 Sujet du message: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Sam 23 Jan 2010, 14:47:36
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Je crée ce topic, concernant ce problème récurrent de voyant airbag qui s'allume ou bien clignote aléatoirement ou permanent.
Parfois pour certains cela survient subitement, pour d'autres tel mon cas suite a débranchement de la batterie :shock:

Donc le manuel dit 3 possibilités de défaillances et donc consulter l'agent Peugeot :
-Ne s'allume pas Ă  la mise sous contact
-Ne s'éteint pas après les 6 secondes
-Clignote pendant 5 minutes puis reste allumé (mon cas actuel)

Certains disent qu'un passage à la valise résout le problème car cela doit réinitialiser quelque chose (capteurs, calculateurs, etc... ?)

Si certains ont des expériences à ce sujet, et surtout la solution simple et la moins onéreuse.
Également, peut-être sil serait bon de connaître la schématique de tout ce système (électrique et autres) car sur S.Box, il y a quelque part un boitier de commande et capteur.

Pour ce qui est des différents systèmes, j'en estime 4 a ma connaissance (donc schémas différents peut-être) :
1/Phase 1, airbag au volant sur les derniers millésimes SV24
2/Phase 2, a partir de 1995 , airbag au volant et voyant rouge sur le volant
3/Phase 2, a partir de 1997 ou 1998, airbag au volant + passager, voyant au Tdb
4/Phase 2, a partir de 1998 (ou plus tard) airbag au volant + passager + latéraux, 2 voyants distincts au Tdb (1 pour conducteur/passager, 1 pour les latéraux)


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Sam 23 Jan 2010, 15:51:12
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Mar 12 AoĂ» 2008, 23:00:00
Messages: 2072
Roule en: 605 ES9 ph2
Pour ma part, il arrive des fois que le voyant d'airbag et celui de la ceinture reste allumé après démarrage moteur.
Mais ca doit arriver une ou deux fois dans le mois.

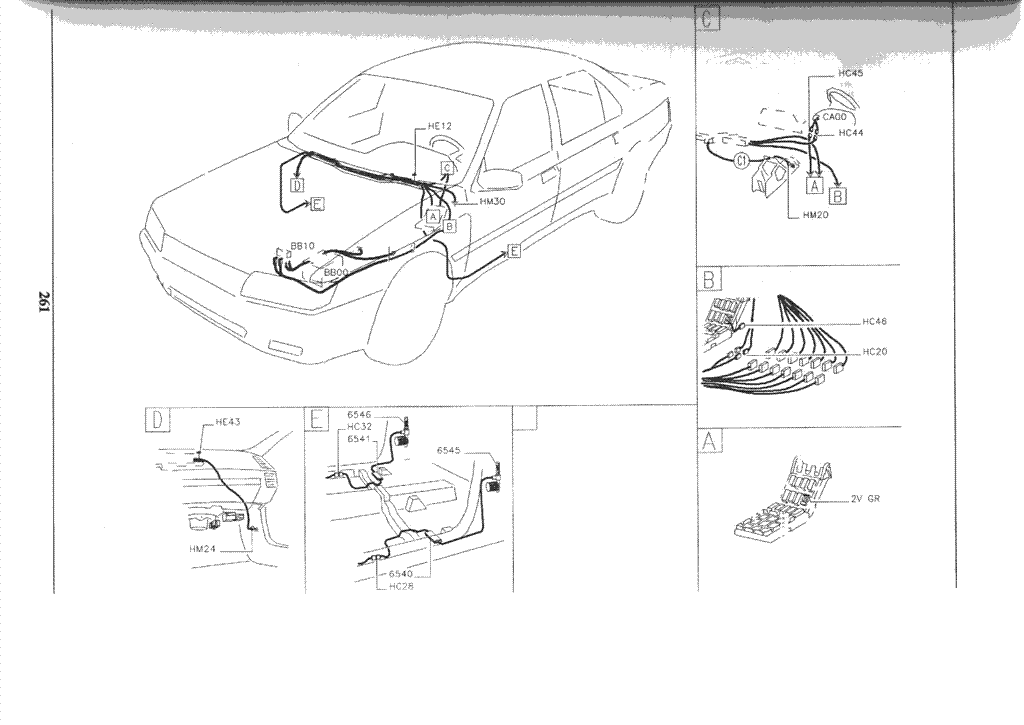

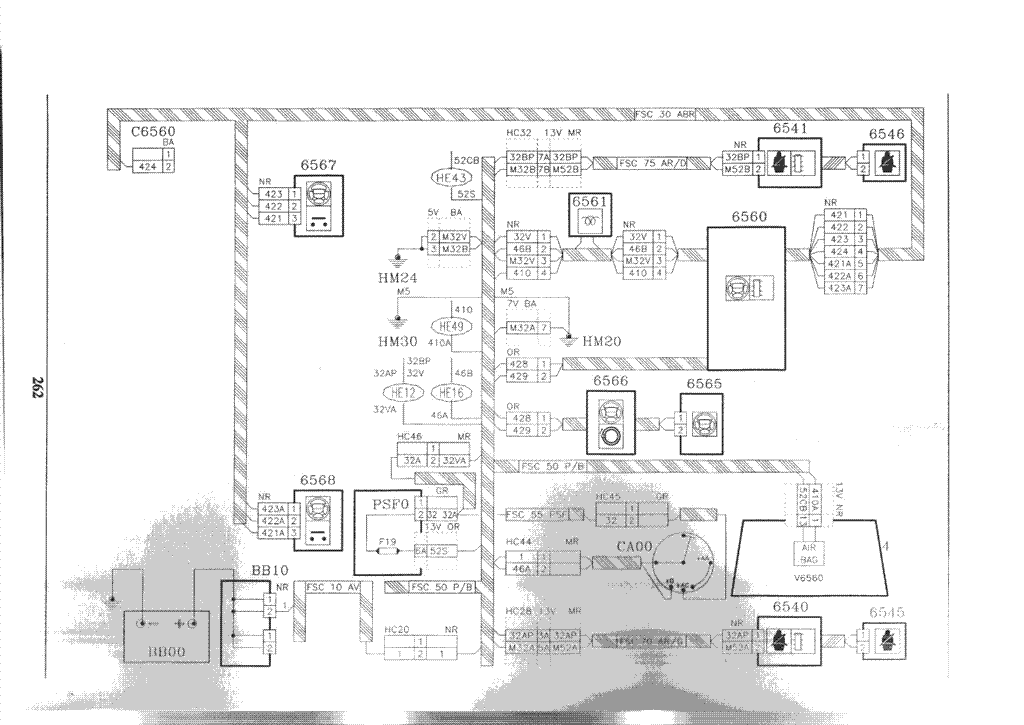

J'ai des schéma (pour phase 1), mais ils sont à voir
Page_260 (Large).gif
Page_260 (Large).gif [ 24.36 Kio | Vu 20728 fois ]


Page_261 (Large).gif
Page_261 (Large).gif [ 32.12 Kio | Vu 20728 fois ]


Page_262 (Large).gif
Page_262 (Large).gif [ 50.23 Kio | Vu 20728 fois ]


Dernière édition par bseb67 le Mar 26 Jan 2010, 11:24:08, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Sam 23 Jan 2010, 16:10:33
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
:-D Pas mal tous ces petits schémas Seb, surtout le 2ème
Tu n'as pas des légendes avec ?

bseb67 a Ă©crit:
Pour ma part, il arrive des fois que le voyant d'airbag et celui de la ceinture reste allumé après démarrage moteur.


Voyant de ceinture :shock: j'en ai pas de ça, d'ailleurs la 605 n'en a pas


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Sam 23 Jan 2010, 16:23:52
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Mar 12 AoĂ» 2008, 23:00:00
Messages: 2072
Roule en: 605 ES9 ph2
Oups, me suis trompé :wink: , il y a des coussins sur le dessin,
c'est le n°4 dans le livret sur le tableau de bord : airbags latéraux.


Pour une légende, et bien non, je n'ai que les schémas, j'ai un fichier zip de 50Mo avec pas mal de schémas
mais rien du coté légende :sad:


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Sam 23 Jan 2010, 16:47:43
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Donc tu as 2 voyants pour les airbags ? 1 pour le volant et passager, et l'autre pour les latéraux
Sur la mienne je n'ai pas les latéraux

Bon en attendant, je vais aller jeter un œil du côté des connexions de la batterie et sous le siège chauffeur aussi.


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Sam 23 Jan 2010, 16:55:27
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Mar 12 AoĂ» 2008, 23:00:00
Messages: 2072
Roule en: 605 ES9 ph2

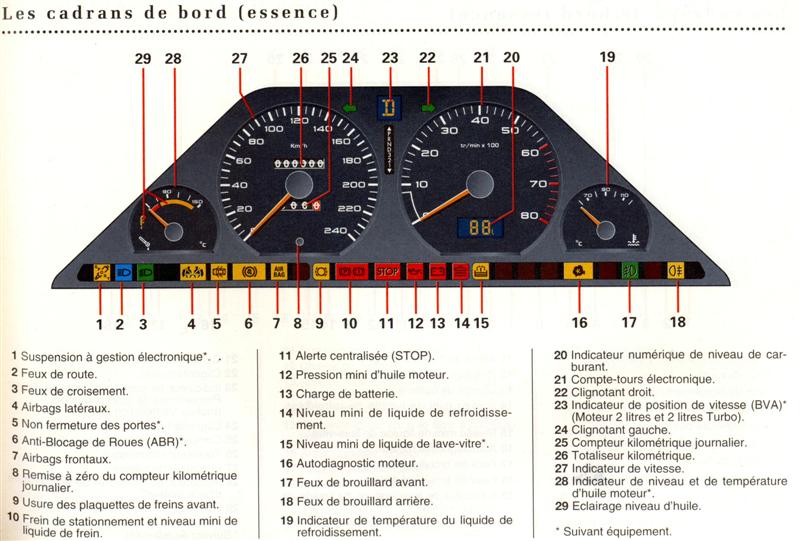

tableau_de_bord (Medium).JPG
tableau_de_bord (Medium).JPG [ 77.59 Kio | Vu 20718 fois ]


Dans mon livret, je n'ai pas le tableau de bord de l'es9, car ceux avec la température huile, il y a
Ă  chaque fois la partie centrale haute pour la bva.

Et donc, sur mon tdb, j'ai le n°4 et le n°7 qui sont allumés, mais comme dit, une ou deux fois dans le mois.
Ils ne s'Ă©teignent que si je coupe le contact.


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Sam 23 Jan 2010, 17:39:48
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
bseb67 a Ă©crit:
Dans mon livret, je n'ai pas le tableau de bord de l'es9, car ceux avec la température huile, il y a
Ă  chaque fois la partie centrale haute pour la bva.


Ah oui, en effet tu as raison sur le mien, c'est la même chose, ils ont voulu économiser une page et tout regroupé sous un seul et même dessin :lol:
Sans quoi mon livret c'est la version 98605-0010 (inscription au dos)

Je viens de regarder un peut tout, je ne vois rien de déconnecté du moins pour la partie visible de l'iceberg, a mon avis , c'est en dessous du côté de la crémaillère un capteur ou un truc de ce genre déconnecté.
J'ai même re-débranché la batterie 1/4 d'heure pour voir, mais toujours pareil, même résultat.


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Sam 23 Jan 2010, 18:17:44
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 05 Avr 2009, 21:43:53
Messages: 925
Localisation: Alpes Maritimes
Roule en: 605 TCT 2l
Je te joins un schéma trouvé sur S.Box.
Il y a une recommandation importante: pour intervenir sur le circuit électrique des airbags (recherche de panne), il faut couper le contact, débrancher la batterie et attendre au moins 10 minutes.


Schéma .pdf [30.41 Kio]
Téléchargé 269 fois


_________________
Joël
Actuelles :407 Phase II-2,2 - 09/2008 37 000 kms --- 106 Color Line 11/2002 49 000kms
Avant => 605 Executive 2L.Turbo Essence 150CV-6BRGXE-BVM -Gris Chateau- 09/ 1999- 83 500 kms
605 SLI - Phase 1 / 505 GTI / 504 TI / 304 S Berline / 304 S Coupé / 204 Coupé / Renault 8
Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ©
MessagePostĂ©: Lun 25 Jan 2010, 23:45:11
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Le fait que ce voyant reste allumé, peut-il comporter un risque d'ouverture d'un des airbags ?

Demain matin, je dois repasser au garage, mettre la voiture sur le pont et tenter de trouver si quelque chose de toucher malencontreusement (déjà arrivé lors du changement de mon vérin, la biellette du capteur de hauteur pour la suspension pilotée qui était décrochée) Sans quoi il restera le Diag, mais va t-il préciser l'endroit exact du souci ?


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Mar 26 Jan 2010, 8:23:49
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Mar 12 AoĂ» 2008, 23:00:00
Messages: 2072
Roule en: 605 ES9 ph2
alors, aucune idée :sad:

Mais une autre idée me vient à l'esprit : et si le voyant se mettait en route
pour signaler une genre de vieillesse des airbags ?


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Mar 26 Jan 2010, 11:14:09
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
bseb67 a Ă©crit:
alors, aucune idée :sad:

Mais une autre idée me vient à l'esprit : et si le voyant se mettait en route
pour signaler une genre de vieillesse des airbags ?

Les calculateurs d'airbag n'ont, à ma connaissance, pas d'horloge interne de nature à signaler l'âge de 10 ans des cartouches servant à gonfler les sacs.
En cas d'allumages intempestifs du témoin d'aibag :
- DĂ©brancher la batterie.
- Attendre 10 minutes que le condensateur du circuit de mise à feu (situé dans le boîtier du calculateur d'airbag) soit déchargé.
- Déconnecter et passer au fluide à contact tous les organes déconnectables du dispositif, en apportant un soin particulier au contact tournant du volant.
Reconnecter, remonter ce qui a été démonté et rebrancher la batterie.
En principe, seul l'accéléromètre interne au calculateur d'airbag est capable d'activer le circuit de mise à feu. Restons prudents, surtout que c'est un dispositif que je ne connais pas bien.

J'ai oublié : les schémas ci-dessus sont des schémas de phase 1.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Mar 26 Jan 2010, 11:17:21
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
alc a Ă©crit:
J'ai oublié : les schémas ci-dessus sont des schémas de phase 1.


C'est ce que je regardais aussi,en comparant avec le document de Joël, il me semblait que ce soit du phase 1 ou début de phase2, dans ce cas il faudrait éditer le message et le spécifier pour ce schéma.


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Mer 27 Jan 2010, 14:50:14
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 01 Mar 2008, 0:00:00
Messages: 85
Localisation: Hauts-de-seine

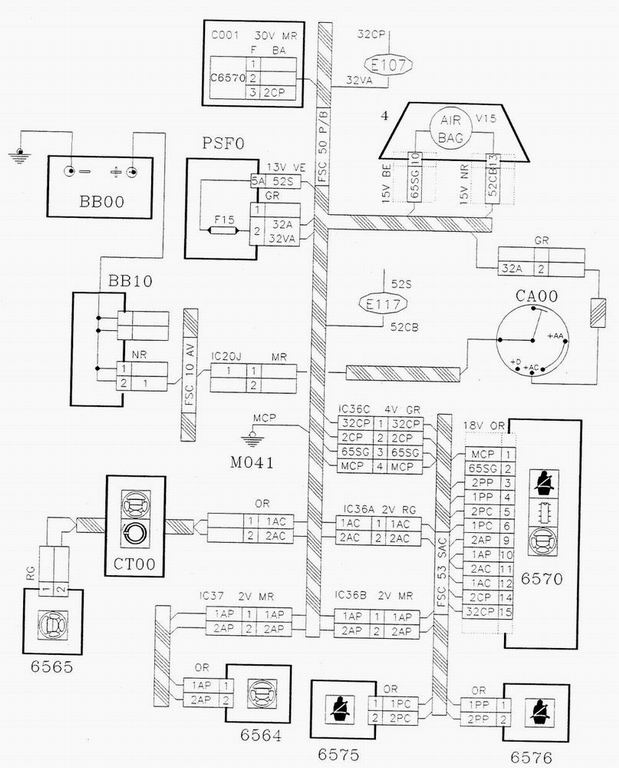

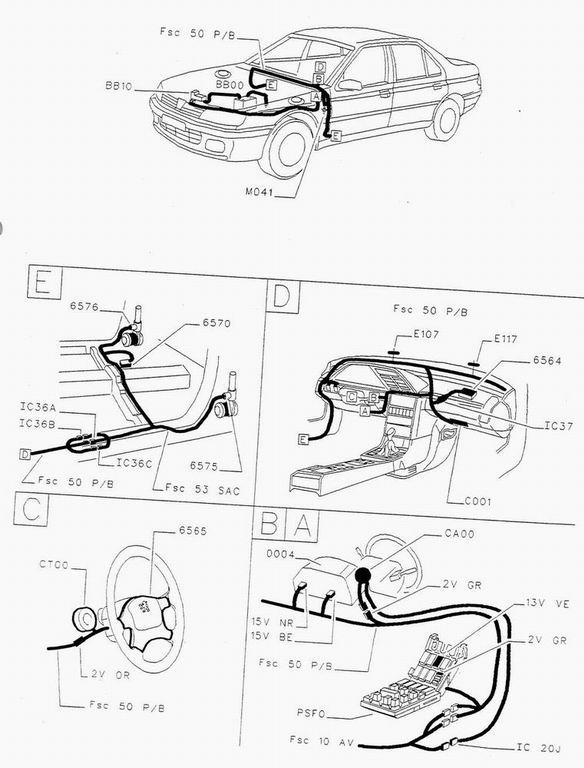

Voila la schématique Airbag 1997 sans les airbags lateraux:
1.JPG [ 61.32 Kio | Vu 20658 fois ]

2.JPG [ 74.15 Kio | Vu 20658 fois ]

3.JPG [ 64.79 Kio | Vu 20658 fois ]


6570: Calculateur Airbag
CT00: Contacteur tournant volant
6565: Airbag Conducteur
6564: Airbag Passager
6575: Pretensionneur avant gauche
6576: Pretensionneur avant droit
c001: Prise Diag
0004: Combiné
PSF0: Boite fusible compartiment moteur
BB00: Batterie
BB10: Boitier d'alimentation
CA00: Contacteur Antivol

Si vous avez des questions ou autres n'hésitez pas.

_________________
-=Peugeot 605 phase 2=-
-=------=2.0L 16S=------=-
-=--------=1999=---------=-
-=------=170 000=-------=-


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Ven 29 Jan 2010, 11:21:03
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Je viens de passer au Diag :
DĂ©faut coussin gonflable conducteur, et impossible a effacer...

Je vais devoir démonter l'airbag peut-être, car un problème de connexion d'après les schémas soit dans :
CT00 : Contacteur volant (le fameux cordon de mise a feu)
CA00 : Contacteur antivol
6565 : Airbag lui-mĂŞme (les connexions)

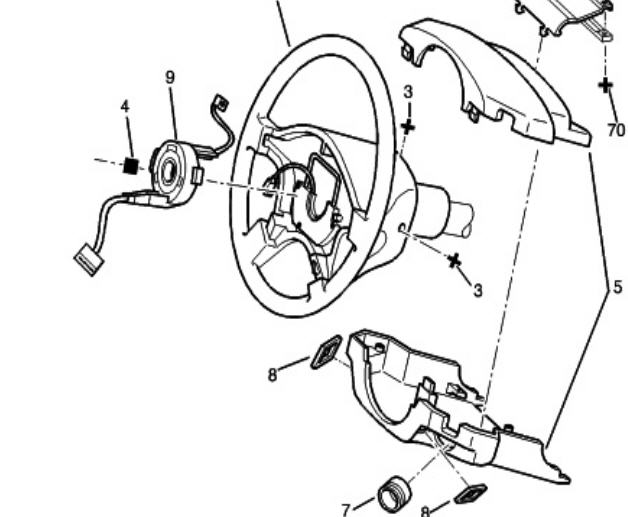

Je vais commencer par enlever les coquilles qui cachent la colonne, car je soupçonne fortement un souci vers le Neiman, car lors du changement de la crémaillère, celui-ci fut bloqué pour la desserrer de la colonne.
Je vais aussi respecter toutes les précautions de Joël pour le démontage de l'airbag et suivre ce topic Démonter volant

Pour le CT00, je ne comprends pas trop son rôle dans tout ça ?
(Alain, je t'ai emprunté une photo sur le forum)


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Ven 29 Jan 2010, 11:23:45
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 05 Avr 2009, 21:43:53
Messages: 925
Localisation: Alpes Maritimes
Roule en: 605 TCT 2l
C'est par le contact CT00 qu'est alimenté le module coussin gonflable conducteur 6565( airbag volant). Il doit y avoir un mauvais contact suite au remplacement de la crémaillère de direction. Cette info est envoyée au 6570 ( Boîtier coussins gonflables et prétensionneurs ) qui allume le voyant défaut.

_________________
Joël
Actuelles :407 Phase II-2,2 - 09/2008 37 000 kms --- 106 Color Line 11/2002 49 000kms
Avant => 605 Executive 2L.Turbo Essence 150CV-6BRGXE-BVM -Gris Chateau- 09/ 1999- 83 500 kms
605 SLI - Phase 1 / 505 GTI / 504 TI / 304 S Berline / 304 S Coupé / 204 Coupé / Renault 8


Dernière édition par Jodine06 le Ven 29 Jan 2010, 11:58:13, édité 3 fois.

Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Ven 29 Jan 2010, 11:54:43
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Voilà c'est exactement ce que je pense aussi Joël :razz:


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Sam 30 Jan 2010, 9:05:12
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
alc a Ă©crit:
- DĂ©brancher la batterie.
- Attendre 10 minutes que le condensateur du circuit de mise à feu (situé dans le boîtier du calculateur d'airbag) soit déchargé.
- Déconnecter et passer au fluide à contact tous les organes déconnectables du dispositif, en apportant un soin particulier au contact tournant du volant.
Reconnecter, remonter ce qui a été démonté et rebrancher la batterie.
En principe, seul l'accéléromètre interne au calculateur d'airbag est capable d'activer le circuit de mise à feu. Restons prudents, surtout que c'est un dispositif que je ne connais pas bien.

J'ai oublié l'ordre de déconnexion :
1 = batterie (+ 10 minutes).
2 = sacs gonflables.
3 = prétentionneurs (connecteur orange sous sièges AV).
4 = calculateur d'airbag.
Reconnexion : ordre inverse.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Sam 30 Jan 2010, 13:44:43
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
le CT 00 c'est le contacteur rotatif ! pffffffff c'est bien la peine de se crever sur msn ! :mrgreen: comme je te l'ai dis je soupsonne très fortement un souci de connectique
verifiable Ă  l'ohmmetre
les sacs eux mêmes ne risquent pas de merder electriquement même si passé 10 ans ... :cry:
mais comme Alain je n'ai jamais bricoler par lĂ  et fais bien gaffe certain on eventrer des TDB !
ou mĂŞme des volants ... :!:
bon aller je retourne au 2 roues ! :lol:

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Sam 30 Jan 2010, 14:15:48
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
205forever a Ă©crit:
le CT 00 c'est le contacteur rotatif ! pffffffff c'est bien la peine de se crever sur msn !


Pffffffttt !! merci, mais on ne t'as pas attendu pour le déterminer, avec les schémas tout le monde l'avait bien compris :???:


D'après ce schéma, je me demande si l'accès/démontage au contacteur rotatif est faisable sans démonter le volant, mais juste en ôtant la partie cache volant/coussin gonflable ?
airbagcontacteur.jpg [ 40.63 Kio | Vu 20581 fois ]


Plus particulièrement l'accès au connexions...les 2 fils branchés quelque part


Haut
 Profil

 Sujet du message: Re: [AIRBAG] Voyant qui reste allumĂ© et/ou clignote
MessagePostĂ©: Sam 30 Jan 2010, 14:28:29
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
faut ouvrir ! :mrgreen: faut operer ! là tu verras que très probablement oui

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 98 messages ]  Aller Ă  la page 1, 2, 3, 4, 5  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :
cron


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
