 Sujet du message: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Dim 27 DĂ©c 2009, 11:17:57
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Sam 17 Mar 2007, 0:00:00
Messages: 1167
Localisation: Soria (Espagne)
Roule en: Autre
Interface pour les peugeot.....
PPO-LexiaFR.pdf [1.28 Mio]
Téléchargé 2548 fois


il s'agit du guide d'utilisation, en voici un aperçu
info.PNG [ 32.52 Kio | Vu 14270 fois ]


multi.PNG [ 86.76 Kio | Vu 14270 fois ]

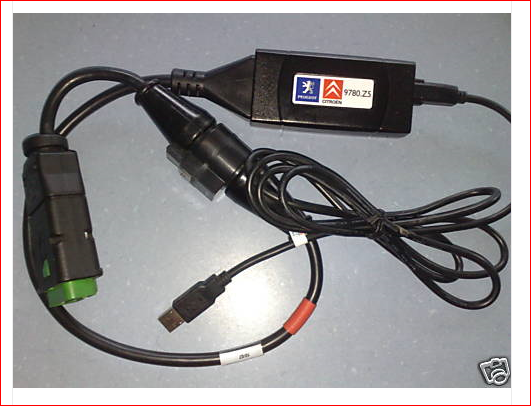

Des outils nécessaires pour dialoguer entre le PC et la voiture
DIAG.PNG [ 210.97 Kio | Vu 14270 fois ]


9780.PNG [ 307.58 Kio | Vu 14270 fois ]

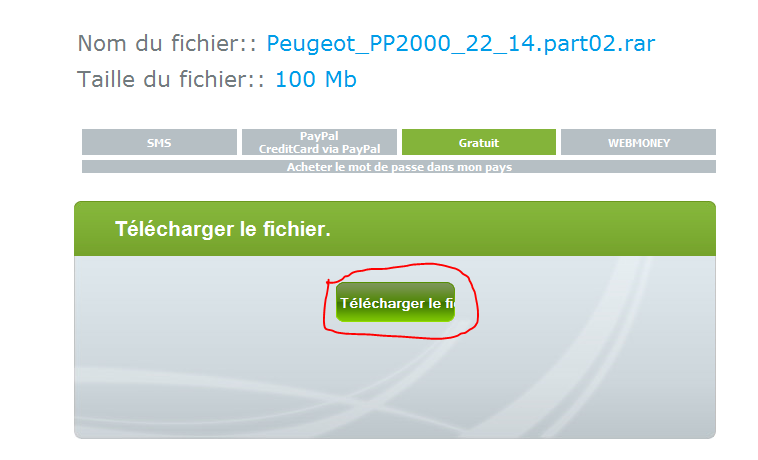

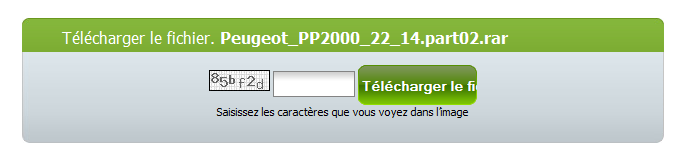

il faut bien sûr un logiciel pour exploiter tout ça qui fait 556 méga en rar, on peut le trouver sur cette adresse internet (en russe) moyennant le coût d'un SMS pour obtenir un code afin de télécharger chacune des 6 ou 7 parties
http://nnm.ru/blogs/kikoin/peugeot_plan ... 2_14_2009/

on peut les télécharger gratuitement...


Capture.PNG [ 47.93 Kio | Vu 14246 fois ]

Capture1.PNG [ 46.1 Kio | Vu 14246 fois ]

Capture2.PNG [ 13.09 Kio | Vu 14246 fois ]


_________________
PAUL-en Espagne
EX: 605 2.0L-16v PhaseII de 96 - 135 CV   "Rouge Vulcain Nacré"
AUDI-A8- V8 -3.3 Litres TDI Biturbo Quattro 225 CV. Boite Tiptronic - Couple: 49.0 mkg à 1800 tr/min

Image Vive la Retraite Image


Dernière édition par PAUL-A8 le Lun 02 Aoû 2010, 14:22:33, édité 1 fois.
Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Jeu 23 Sep 2010, 17:22:11
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
--Le Lun 02 Aout 2010--

Très bien Paul, ces infos, je rajoute ces 2 topics associés plus ou moins en liens :razz:

Prise de diagnostic - Emplacement
http://peugeot605.forumeurs.fr/prise-diagnostic-emplacement-t2691.html

[GUIDE] PRISE DIAGNOSTIC 605 Phase 2
http://peugeot605.forumeurs.fr/prise-diagnostic-605-phase-t938.html

-- Edit du Jeu 23 Sep 2010, 18:20:44 --


Bon, j'ai tout téléchargé, décompressé, ensuite graver sur un DVD et donc installer le logiciel, et puis là je suis bloqué, car il faut des câbles et/ou des interfaces pour dialoguer entre le PC et la voiture, mais je ne vois pas trop bien quoi comme matériel au juste.
A mon avis, il faut deja la prise 30 broches qui se branche sur la prise diag de la voiture, et aussi un câble USB pour relier le PC.
J'ai fouillé, un peu sur le net, mais je suis un peu paumé, donc si certains ont des infos pour obtenir ce qu'il faut afin de pouvoir faire fonctionner tout ça.


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Ven 24 Sep 2010, 6:15:25
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 29 Avr 2007, 23:00:00
Messages: 577
Localisation: bruyeres sur oise (95)
salut toi !
Bah, il te faut une interface usb/obd2 compatible peugeot !
Compatible peugeot car les codes obd2 sont dans cette interface et qu'ils changent selon
les marques / véhicules !

_________________
605 SRI 1992 6BR6A2 276000 Km


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Ven 24 Sep 2010, 7:59:44
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Ven 23 Mar 2007, 0:00:00
Messages: 80
Localisation: Marcellaz Albanais 12 km d Annecy
Roule en: 605 16s 2l
Oui , :sad:
Il faut l'interface propriétaire associée PSA XS Evolution (la 2eme sur le post de PAUL-A8) avec l'adaptateur 30 broches ...
on en trouve des 'copies chinoises' fonctionnelles pour environ 150 € sur le net

pour info, la dernière version logicielle est la 23.68

_________________
605 2l16v 10/1996 GPL Landi Renzo 325 000km Culasse XU10J4RS


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Ven 24 Sep 2010, 9:01:22
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
150€ quand même pour des câbles :shock: les copies chinoises, justement j'ai vu sur d'autres forums, faut s'en méfier.
La version affichée n'est pas 23.68 mais 22.14


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Ven 24 Sep 2010, 9:11:32
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Ven 23 Mar 2007, 0:00:00
Messages: 80
Localisation: Marcellaz Albanais 12 km d Annecy
Roule en: 605 16s 2l
Gilles a Ă©crit:
150€ quand même pour des câbles :shock: les copies chinoises, justement j'ai vu sur d'autres forums, faut s'en méfier.
La version affichée n'est pas 23.68 mais 22.14


La mienne fonctionne parfaitement :smile: et il y a aussi des composants électroniques dans le boitier (ce qui peut expliquer son prix) . La version 'officielle' vaut 1500 € :shock:

Il y a 3 véhicules PSA à la maison , alors quand tu vois le prix d'un diag chez Peugeot , l'investissement est vite rentabilisé :saute:

La version 22.14 est opérationnelle sur la 605 , mais les dernières corrections de calculateurs, etc et voitures sont livrées avec la 23.68

_________________
605 2l16v 10/1996 GPL Landi Renzo 325 000km Culasse XU10J4RS


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Ven 24 Sep 2010, 11:38:49
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 29 Avr 2007, 23:00:00
Messages: 577
Localisation: bruyeres sur oise (95)
Bon, il y en a des beaucoup moins cher .. .20€ ...
mais le soft pour les faire fonctionner tourne aux environ de 200 a 400€...

Maintenant, pour l'ELM327 :
http://www.jade-obd2.com/elm-obd2-elm32 ... rface.html
http://www.leboncoin.fr/equipement_auto ... tm?ca=12_s

_________________
605 SRI 1992 6BR6A2 276000 Km


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Ven 24 Sep 2010, 18:42:46
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Ven 23 Mar 2007, 0:00:00
Messages: 80
Localisation: Marcellaz Albanais 12 km d Annecy
Roule en: 605 16s 2l
marco123 a Ă©crit:
Bon, il y en a des beaucoup moins cher .. .20€ ...
mais le soft pour les faire fonctionner tourne aux environ de 200 a 400€...

Maintenant, pour l'ELM327 :
http://www.jade-obd2.com/elm-obd2-elm32 ... rface.html
http://www.leboncoin.fr/equipement_auto ... tm?ca=12_s


:evil: Désolé , mais ces interfaces ELM327 ne fonctionnent pas sur la 605 ...qui n'est pas compatible EOBD (norme appliquée à partir du millésime 2000 sur les véhicules essences et qui ne permet d'accéder qu'aux seuls défauts moteurs avec l'ELM327)

L'interface PSA XS evolution permet elle de diagnostiquer et de télécoder les calculateurs de clim , d'abs d'alarmes sur la 605 , et bien sur l'accès au calculateur moteur, au BSI etc ... de toute la gamme Peugeot et Citroën

C'est autre chose comme service rendu :-D

_________________
605 2l16v 10/1996 GPL Landi Renzo 325 000km Culasse XU10J4RS


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Ven 24 Sep 2010, 20:37:32
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
Ah en effet, c'est justement la question que je me suis posé aussi, la compatibilité de ce système.

Donc en gros dans tout ce système de câblage et interface, cela fonctionne comment ?

Je pense comprendre que du PC au boitier interface, il faut l'USB, et ensuite repartir de l'interface avec un autre câble à condition d'avoir le bon brochage qui se met sur la 605, et donc sur la photo de Paul, on voit pas trop bien tout ça, donc si tu pouvais 74RV605, faire quelques clichés de tout ça, surtout afin ne pas se planter dans l'achat du matériel nécessaire.


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Sam 25 Sep 2010, 7:14:27
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 29 Avr 2007, 23:00:00
Messages: 577
Localisation: bruyeres sur oise (95)
Salut !
Donc, oui, l'ELM n'est pas compatible avec les calculo " confort " ( air bag... )
Mais pur une utilisation de base ( controle defaut, raz defaut .. ) il suffit

voici une page interresante !
https://sites.google.com/site/outilsobd ... e-logiciel

_________________
605 SRI 1992 6BR6A2 276000 Km


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Lun 27 Sep 2010, 18:06:35
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Ven 23 Mar 2007, 0:00:00
Messages: 80
Localisation: Marcellaz Albanais 12 km d Annecy
Roule en: 605 16s 2l
@Marco : je suis équipé des 2 type de matériel (ELM327 et interface PSA XS Evolution) : je t'assure que l'ELM n'est pas compatible pour la 605 et que tu n'as même pas accès aux défauts avec
@Gilles : je prépare quelques photos du matériel et copies d'écran du PPS via l'outil PSA XS Evolution .

[edit : quelques photos]

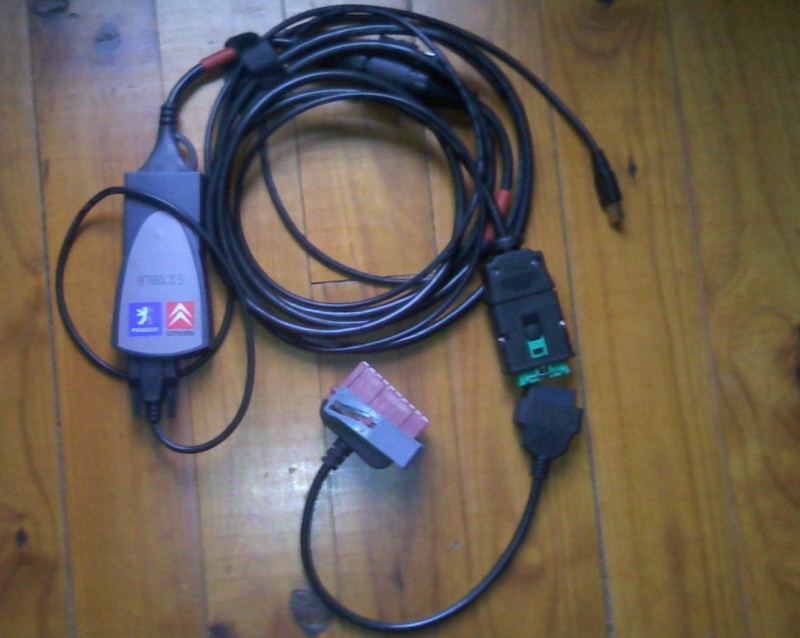

L'interface elle même avec sa prise USB Coté Pc et sa prise diag 'classique' en vert : le connecteur marron compatible avec nos 605 se branche au bout de la prise verte
Commentaire: L'interface elle mĂŞme
XSEvolution.jpg [ 88.23 Kio | Vu 13775 fois ]

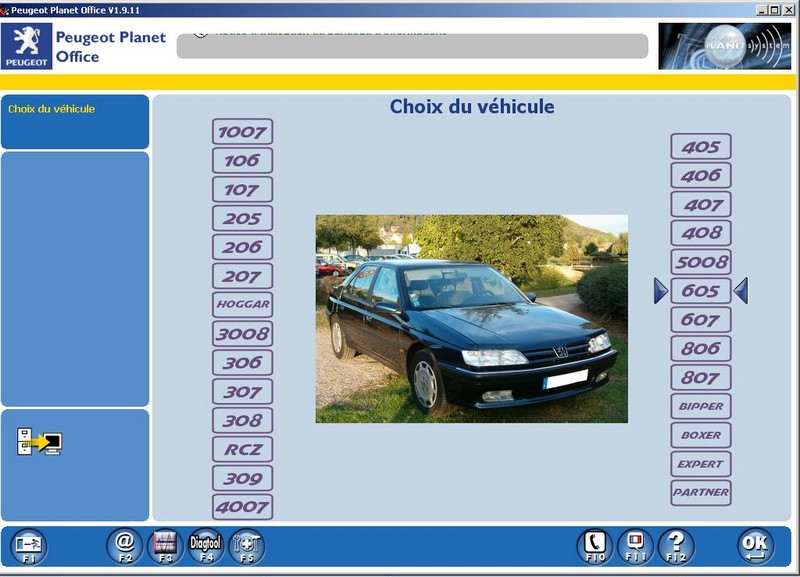

Commentaire: Le premier Ă©cran
605.jpg [ 107.52 Kio | Vu 13775 fois ]

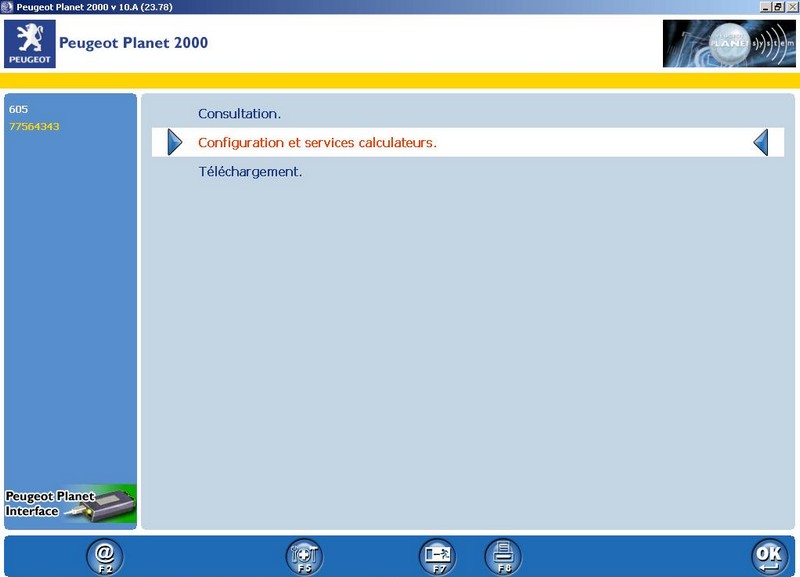

Commentaire: Le deuxième écran
suite 605.jpg
suite 605.jpg [ 49.18 Kio | Vu 13775 fois ]

_________________
605 2l16v 10/1996 GPL Landi Renzo 325 000km Culasse XU10J4RS


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Lun 27 Sep 2010, 18:55:26
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
Impeccable avec la photo des câblages là je comprends mieux tout ça, merci à toi d'alimenter ce topic en informations.


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Lun 27 Sep 2010, 18:58:46
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 29 Avr 2007, 23:00:00
Messages: 577
Localisation: bruyeres sur oise (95)
ah okay, ... il y a déjà un pb physique coté prise 605 .. (adaptateur)
mais as tu essayé une adaptation ? ...
En fonction du type de codage employé ... can, wpm, ... ce sont pas les mêmes pinoches en principe

J'en déduis que ton elm327 usb te sers a rien ... :twisted:

_________________
605 SRI 1992 6BR6A2 276000 Km


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Lun 27 Sep 2010, 19:02:13
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
En effet, il est possible que pour Phase 1, ce ne soit pas le même brochage (la prise marron) mais a vu d'œil comme ça pour fait un diag pour ma 605 Phase 2, c'était exactement cette broche, d'ailleurs, cela ressemble beaucoup à la prise qui se branche au calculateur


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Lun 27 Sep 2010, 21:06:48
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Ven 23 Mar 2007, 0:00:00
Messages: 80
Localisation: Marcellaz Albanais 12 km d Annecy
Roule en: 605 16s 2l
@Marco , l'ELM c'est pour dépanner les voitures non Peugeot et compatibles OBD2/EOBD des "copains"...
Après pour communiquer avec une 605 depuis un ELM ça n'est pas qu'une question d'adaptateur mais bien de protocole (qui était propriétaire avant la norme EOBD )
@Gilles , Le point d'entrée unique pour tous les calculateurs de la 605 c'est effectivement la prise marron

_________________
605 2l16v 10/1996 GPL Landi Renzo 325 000km Culasse XU10J4RS


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Mer 22 FĂ©v 2012, 13:52:55
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 10 Juin 2007, 23:00:00
Messages: 211
Roule en: 605 TD 2.5l
bonjour a tous ,parmi nos forumeurs,quelqu'un a t'il utiliser le logiciel pp2000 pour nos 605;et si oui quels sont les fonctions interressantes que l'ont peut verifier et aussi modifier .j'aimerais connaitre un peu plus ce logiciel

j'en ai acheté un, me manque plus que le portable pour installer tous ca et voir un peu ce qu'on peut faire avec mon 2.5td :smile:

_________________
peugeot 605 2.5SVDT de 1995;270000km! phase 2 (DK5ATE) gris fonce, jantes de 607


Dernière édition par Franck le Mer 22 Fév 2012, 13:52:55, édité 1 fois.
Message fusionné dans le topic existant sur le sujet, merci à ppeinturier pour nous l'avoir signalé


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Mer 22 FĂ©v 2012, 13:53:30
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Ven 02 DĂ©c 2011, 21:17:27
Messages: 669
Roule en: 605 PRV ph2
Après , on met son ordi portable posé sur un rebord du moteur et ça fait genre comme les ingénieurs en F1 , la classe :twisted:

_________________
605 V6 PRV 170 275000 kms Cuir Noir , Suspensions Pilotées , une GT aux mains d'un talent type Sebastian Vettel.


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Mer 22 FĂ©v 2012, 15:52:40
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 10 Juin 2007, 23:00:00
Messages: 211
Roule en: 605 TD 2.5l
merci franck d'avoir fusionne,j'ai pas vu lors de mon message :eek:

_________________
peugeot 605 2.5SVDT de 1995;270000km! phase 2 (DK5ATE) gris fonce, jantes de 607


Haut
 Profil

 Sujet du message: Re: PP2000- Peugeot Planet 2000 Interface
MessagePostĂ©: Mer 22 FĂ©v 2012, 19:08:23
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Ven 02 DĂ©c 2011, 21:17:27
Messages: 669
Roule en: 605 PRV ph2
Bonne idée la fusion , tant que j'y suis , avec ce système on peut régler l'injection de la voiture pour changer un peu la cartographie moteur ? ( comme en sports protos ou F1 avec modes économiques ou performances ) , sinon ça serait bien , ( un V6 consommant 25 l aux 100 ou 6 l aux 100 selon le mode :smile: )

_________________
605 V6 PRV 170 275000 kms Cuir Noir , Suspensions Pilotées , une GT aux mains d'un talent type Sebastian Vettel.


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 19 messages ]

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2011

Powered by phpBB © 2008 Frost & Ika
