 Sujet du message: Faux Contact Vitre Conducteur LV Séquentiel
MessagePosté: Jeu 10 Mai 2007, 19:00:39
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mer 21 Mar 2007, 0:00:00
Messages: 333
Localisation: 31400 Toulouse (rangeuil)
==> Voir plus bas (j'ai employé la méthode "TOF" pour pouvoir passer ma nuit dans mon lit et non pas sur la banquette de la 605)


Au secours ... J'ai ma vitre conducteur qui est bloquée en position Mi-Ouverte
Ou dois-je shinter pour pouvoir au moins la fermer avant ce soir?
J'ai pas envie de laisser ma titine toute la nuit comme çà, j'vais pas pouvoir dormir...

J'ai un faux contact quelque part qui faisait péter le fusible n°21 de 30amp,
je croyais que c'était l'interrupteur séquentiel
Il était cramé à l'intérieur avec une languette cassée.

Bref je recherche un nouvel interrupteur ... sans résulat pour l'instant
Donc je finis par acheter chez Peugeot
Je montes et la vitre descend toute seule (sans contact)
J'essaye de remonter OK (avec contact)
J'essaye de redescendre => fusible 21 qui pete fenètre mi hauteur
Remplace le fusible
La vitre redescend toute seule
J'essaye de remonter OK (avec contact)
J'essaye de redescendre => fusible 21 qui pete fenètre mi hauteur
Remplace le fusible
Depuis plus rien
Ma vitre est bloquée à mi-hauteur, l'interrupteur reste Ok, le fusible Ok

Fils branchés sur prise de l'interrupteur
Pos 1 : Marron n°240
Pos 2 : Orange n°92C
Pos 3 : Blanc n°241
Pos 4 : Marron n°242
Pos 5 : Vert/Jaune n° M92C
Pos 6 : Blanc n°243


Reste à voir coté " Boîtier de commande séquentiel (situé à l'origine sous la PSF-platine fusible) "

vu dans le post de Traker mais il s'agit d'adaptation normal vers séquentiel :
http://peugeot605.forumeurs.fr/phase-adapter-sequentiel-t386.html

_________________
Maurice : <br /><strong>605 SV 24S GPL - 1990 - 204890 Kms - Gris Antracite (Velvet06)</strong><br /><strong>605 SV 3.0 GPL - 1991 - 170300 Kms - Gris Clair (Velvet05)<br />605 SRI 2.0 - 1990 - 220960 Kms - Gris Clair (Velvet01)</strong>


Dernière édition par velvet le Jeu 10 Mai 2007, 21:23:12, édité 1 fois.

Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 19:13:00
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mar 10 Avr 2007, 23:00:00
Messages: 113
Localisation: 45
bonsoir
tu as essayé de la fermer en la pinçant avec tes mains pour la remonter pour voir si au moins elle tient en position haute
juste pour ce soir
bon courage

_________________
<em><strong><br /></strong></em><strong>carlos _ 605 SRDT 2.1</strong> 6BP8B2 XUD11ATE 06/94 sellerie cuir 2007 235000 km <br /> 604 SRDT 82/93 600000 km<br />505 SX 93/94 320000 km <br />


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 19:14:44
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 25 Mar 2007, 23:00:00
Messages: 37
Localisation: Neauphlette (près Bréval) 78
Essaie de forcer le mécanisme en plaquant une main côté extérieur de vitres et une main intérieur de vitres et tu essaie de remonter le tout. Avec un système manuel ça marche normallement alors essaie même si c'est electrique. Sinon démonte le panneau intérieur et pousse sur la base de la vitre.

Courage

J-luc


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 19:29:11
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mer 21 Mar 2007, 0:00:00
Messages: 333
Localisation: 31400 Toulouse (rangeuil)
Non, Non en Manuel ca ne marche pas...J'ai essayé :evil:

_________________
Maurice : <br /><strong>605 SV 24S GPL - 1990 - 204890 Kms - Gris Antracite (Velvet06)</strong><br /><strong>605 SV 3.0 GPL - 1991 - 170300 Kms - Gris Clair (Velvet05)<br />605 SRI 2.0 - 1990 - 220960 Kms - Gris Clair (Velvet01)</strong>


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 19:37:30
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 25 Mar 2007, 23:00:00
Messages: 37
Localisation: Neauphlette (près Bréval) 78
Tu as essayé de shinter l'interrupteur? Donc au niveau de la prise femelle.


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 19:38:14
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 1534
Localisation: PONT-D-AIN ( 01 )
Roule en: Autre
Dégarnis la portière, et avec deux fils sur le moteur de LVE reliés à la batterie, tu pourras la fermer.
Personnellement, dans l'urgence c'est ce que je ferais.

_________________
330XD E91 break 231ch intégrale, 206 1.9D optionless fullpower 60ch, Austin Mini Cooper 91, Yamaha 1300 FJR
avant : 605 ES9 GPL, 605ph2 PRV GPL, 605ph1 PRV GPL


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 19:46:16
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mer 21 Mar 2007, 0:00:00
Messages: 333
Localisation: 31400 Toulouse (rangeuil)
SL78 a écrit:
Tu as essayé de shinter l'interrupteur? Donc au niveau de la prise femelle.


J'ai bien essayé mais j'arrives pas, il doit fallloir savoir quelle cose shinter, deux fils sur quelles bornes ?
Mais comme cela ne semble pas être finalement un pb d'interrupteur mais plutot de
Boitier de LV séquenteil ??? ...

tof a écrit:
Dégarnis la portière, et avec deux fils sur le moteur de LVE reliés à la batterie, tu pourras la fermer.
Personnellement, dans l'urgence c'est ce que je ferais.

==> je vais sans aucun doute essayer ca tout à l'heure si pas d'autres propositions

_________________
Maurice : <br /><strong>605 SV 24S GPL - 1990 - 204890 Kms - Gris Antracite (Velvet06)</strong><br /><strong>605 SV 3.0 GPL - 1991 - 170300 Kms - Gris Clair (Velvet05)<br />605 SRI 2.0 - 1990 - 220960 Kms - Gris Clair (Velvet01)</strong>


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 21:30:39
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mer 21 Mar 2007, 0:00:00
Messages: 333
Localisation: 31400 Toulouse (rangeuil)
Bon j'ai fait ca !!!
J'ai démonté toute la garniture de porte (c'est une première pour moi), ....
Branché le moteur de LV en direct sur la batterie
Alors sur la prise du moteur de LV
Deux fils :
Un Bleu et un Blanc
Si on branche le + sur le Bleu et le - sur le Blanc = la vitre descend
Si on branche le - sur le Bleu et le + sur le Blanc = la vitre monte

==> Vitre remontée (je vais pouvoir dormir dans mon lit )

On verra + tard le reste

_________________
Maurice : <br /><strong>605 SV 24S GPL - 1990 - 204890 Kms - Gris Antracite (Velvet06)</strong><br /><strong>605 SV 3.0 GPL - 1991 - 170300 Kms - Gris Clair (Velvet05)<br />605 SRI 2.0 - 1990 - 220960 Kms - Gris Clair (Velvet01)</strong>


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 23:06:19
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 01 Mar 2007, 0:00:00
Messages: 1655
Localisation: Beauvais (60)
Roule en: 605 16s 2l
Le diagnostic est un peu pessimiste, mais pour moi, c'est le boîtier de commande séquentiel qui est HS. Pas l'interrupteur, mais le boîtier qui est fixé sous la platine fusible.

J'ai eu un gag avec un de mes dex boîtiers montés, un n'a plus voulu fonctionner. Il a commencé par un fonctionnement erratique (descente incomplète ...) puis s'est arrêté de fonctionner complètement. Je l'ai ouvert et j'ai constaté qu'une soudure d'un des petits relais était tout sauf soudée ... J'ai pris mon fer à souder, de la soudure et refait cette soudure, bilan : boîtier comme neuf !

Donc si tu es un peu bricoleur ou as un électronicien dans ton entourage, jette un oeil dessus, ça peut valoir le coup. Sinon, j'ignore complètement le prix de ce boîtier en neuf chez Peugeot, mais à mon avis, c'est prohibitif !

_________________
Thierry, Beauvais (Oise, 60)
605 ph1 SRi 130cv 6BR6A2, 10/89, Rouge Alhambra (M4JF) - options ajoutées : jantes SV ph1, intérieur cuir noir
605 ph2.5 SV3 ES9 BVA toutes options, 194cv, 6BXFZP, 05/98, roule au E85 ! Bleu de Rhodes - Merci Philippe (Eliptyk)


Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 23:22:59
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mer 21 Mar 2007, 0:00:00
Messages: 333
Localisation: 31400 Toulouse (rangeuil)
Tracker : j'ai bien peur effectivement que ce soit le boitier
==> toi qui a fait la modif inverse
pense tu qu'on puisse suprimer ce boitier et mettre un LV normal sans séquentiel ???

_________________
Maurice : <br /><strong>605 SV 24S GPL - 1990 - 204890 Kms - Gris Antracite (Velvet06)</strong><br /><strong>605 SV 3.0 GPL - 1991 - 170300 Kms - Gris Clair (Velvet05)<br />605 SRI 2.0 - 1990 - 220960 Kms - Gris Clair (Velvet01)</strong>


Dernière édition par velvet le Ven 11 Mai 2007, 7:24:51, édité 1 fois.

Haut
 Profil

 Sujet du message:
MessagePosté: Jeu 10 Mai 2007, 23:28:36
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 01 Mar 2007, 0:00:00
Messages: 1655
Localisation: Beauvais (60)
Roule en: 605 16s 2l
velvet a écrit:
Tracker : j'ai bien peur effectivement que ce soit le boitier
==> toi qui a fait la modif inverse
pense tu qu'on puisse suprimer ce boitier et mettre un LV normal sans séquentiel ???


De façon simple, je ne pense pas ... La solution serait en fait de récupérer le câblage au niveau du connecteur du boîtier, puis de tendre 4 gros câbles (arrivée +12, masse, départ haut, départ bas) de là jusqu'à la console centrale pour rebrancher un bouton non séquentiel. Ca fait pas mal de bazar à passer tout ça ...

Tu devrais déjà regarder visuellement l'intérieur du boîtier pour voir si il y a quelquechose de crâmé. Pour l'ouvrir, il y a deux clips de chaque côté, ça se déclipse avec un petit tournevis ou une lame fine et longue (je parle bien d'une lame, attention les coquins qui interprètent mal !! :lol: ).

Si tu as un doute, tu peux toujours faire des photos gros plan en haute définition des deux faces du circuit et me les envoyer, je jetterai un oeil si je décèle quelquechose de bizarre.

_________________
Thierry, Beauvais (Oise, 60)
605 ph1 SRi 130cv 6BR6A2, 10/89, Rouge Alhambra (M4JF) - options ajoutées : jantes SV ph1, intérieur cuir noir
605 ph2.5 SV3 ES9 BVA toutes options, 194cv, 6BXFZP, 05/98, roule au E85 ! Bleu de Rhodes - Merci Philippe (Eliptyk)


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 11 Mai 2007, 11:41:42
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mer 21 Mar 2007, 0:00:00
Messages: 333
Localisation: 31400 Toulouse (rangeuil)
Bon ce matin j'ai paré au plus préssé pour pouvoir rouler avec la contre porte démontée

au passage le fusible de l'autoradio avait aussi sauté ??? (je vois pas le rapport ?

Finalement cette voiture avait déjà été bien démontée
faut voir comment l'accoudaoir était fixé
la PSF se balade j'ai pu la déboiter sans rein défaire de plus, mais pas assez pour ne serait-ce qu'apercevoir
ce boitier de LV Séquentiel

Tracker tu peux m'en dire plus?

_________________
Maurice : <br /><strong>605 SV 24S GPL - 1990 - 204890 Kms - Gris Antracite (Velvet06)</strong><br /><strong>605 SV 3.0 GPL - 1991 - 170300 Kms - Gris Clair (Velvet05)<br />605 SRI 2.0 - 1990 - 220960 Kms - Gris Clair (Velvet01)</strong>


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 11 Mai 2007, 16:13:52
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 01 Mar 2007, 0:00:00
Messages: 1655
Localisation: Beauvais (60)
Roule en: 605 16s 2l
Il est fixé par en-dessous sur la PSF. Une fois le cache moquette déposé complètement (ouvrir la trappe de visite puis 2 vis de chaque côté), il apparaitra, c'est un boîtier de 15cm x 10 environ, avec un connecteur bleu (le même type de connecteur que les boutons de console centrale). Sur mon tuto, regarde les photos, tu verras la forme qu'il a.

Il est tenu par deux vis (tête hexa de 10) par des "oreilles", une côté connecteur, l'autre à l'opposé.

Faut que je retrouve les photos ... Je vais voir ça !

_________________
Thierry, Beauvais (Oise, 60)
605 ph1 SRi 130cv 6BR6A2, 10/89, Rouge Alhambra (M4JF) - options ajoutées : jantes SV ph1, intérieur cuir noir
605 ph2.5 SV3 ES9 BVA toutes options, 194cv, 6BXFZP, 05/98, roule au E85 ! Bleu de Rhodes - Merci Philippe (Eliptyk)


Haut
 Profil

 Sujet du message:
MessagePosté: Ven 11 Mai 2007, 21:14:55
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mer 21 Mar 2007, 0:00:00
Messages: 333
Localisation: 31400 Toulouse (rangeuil)
Merci Tracker je vais essayer de m'y recoller dès demain
Avec tout ce qui me reste à faire avant le rasso ...

Malgré tout cette après midi j'ai continué par remettre de l'ordre !:???:

J'ai récupéré un conecteur de moteur de LV avec environ 1m de fils
Passé ces files par le passage de la lumière de courtoisie bas de porte
Cosses aux 2 fils
Remontage de toute la garniture contre porte
Branchement de deux fils + et - sur dérivation batterie
Ramené ces 2 fils via aile à l'intérieur, 2 pinces crocro à ces deux fils
Youpi je fais monter et descendre la vitre
Mais seulement à l'arrêt car il faut les 2 mains :smile:

D'accord c'est du bricolo ! Faut pas que ca dure !
Sinon j'expliques même pas les photos au Rasso

Faut que je trouves ce boitier...

_________________
Maurice : <br /><strong>605 SV 24S GPL - 1990 - 204890 Kms - Gris Antracite (Velvet06)</strong><br /><strong>605 SV 3.0 GPL - 1991 - 170300 Kms - Gris Clair (Velvet05)<br />605 SRI 2.0 - 1990 - 220960 Kms - Gris Clair (Velvet01)</strong>


Haut
 Profil

 Sujet du message: Re: Faux Contact Vitre Conducteur LV Séquentiel
MessagePosté: Mer 14 Juil 2010, 20:26:45
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 10 Juil 2010, 14:13:22
Messages: 16
Localisation: vaucluse
Roule en: 605 TD 2.1l
salut

j'ai eu un problème a peut pré similaire sur ma 605 phase1 voila comment jai réglé le problem

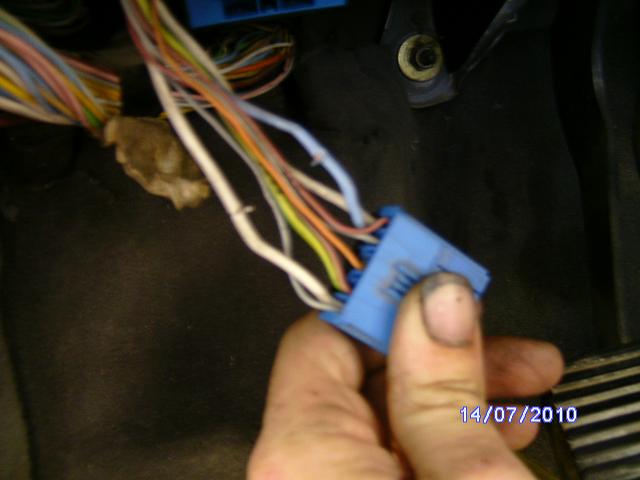

le boitier bleu et la
BILD212777777.JPG [ 35.05 Kio | Vu 1532 fois ]

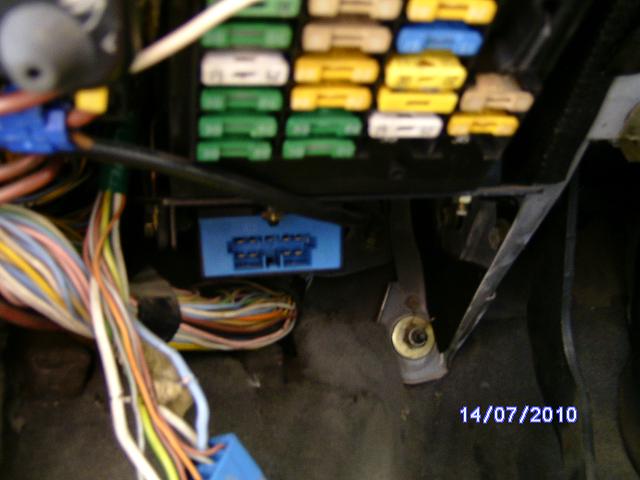

il y a 2 fils un blanc et un bleu que lon retrouve dans les portes il es deja relié au moteur
donc nikel
BILD212888888.JPG [ 28.78 Kio | Vu 1532 fois ]

il reste a tiré un câble pour le boitier de commande
pour l'alimentation tu a le boitier fusible pas loin tu peut te branché directe en sorti de fusible
maintenant il reste a trouvé comment branché tout sa avec mon interrupteur
il a 5 broche je ne sais pas du tout comment le branché si vous avez une idée je suis preneur
j'espère vous avoir aidé un peut

_________________
605svdt 2.1l 12v année 1992 306000km


Haut
 Profil

 Sujet du message: Re: Faux Contact Vitre Conducteur LV Séquentiel
MessagePosté: Mer 14 Juil 2010, 20:32:42
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Mer 28 Jan 2009, 21:56:15
Messages: 1238
Localisation: 88 Vosges
Roule en: 605 TD 2.1l
Argh!
Dans ta généreuse bonté tu as remonté un topic de 2007 :lol:

_________________
Damien
605 phase1 SVDT 2.1, 110 ch 12 V de 93.
Couleur: Blanche
Équipement: Sièges électriques chauffants,4 vitres électriques, ABS.
225500 KM



Haut
 Profil

 Sujet du message: Re: Faux Contact Vitre Conducteur LV Séquentiel
MessagePosté: Mer 14 Juil 2010, 20:44:38
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 10 Juil 2010, 14:13:22
Messages: 16
Localisation: vaucluse
Roule en: 605 TD 2.1l
merci la fonction recherche :roll: :roll: :roll:

_________________
605svdt 2.1l 12v année 1992 306000km


Haut
 Profil

 Sujet du message: Re: Faux Contact Vitre Conducteur LV Séquentiel
MessagePosté: Mer 14 Juil 2010, 21:31:47
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
FinaloFantasy a écrit:
Argh!
Dans ta généreuse bonté tu as remonté un topic de 2007 :lol:


En effet, encore du déterrage :lol: et sur lequel même dés le début un peu incompréhensible :loll:


Haut
 Profil

 Sujet du message: Re: Faux Contact Vitre Conducteur LV Séquentiel
MessagePosté: Jeu 15 Juil 2010, 7:18:34
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 10 Juil 2010, 14:13:22
Messages: 16
Localisation: vaucluse
Roule en: 605 TD 2.1l
Gilles a écrit:
FinaloFantasy a écrit:
Argh!
Dans ta généreuse bonté tu as remonté un topic de 2007 :lol:


En effet, encore du déterrage :lol: et sur lequel même dés le début un peu incompréhensible :loll:


javai pas envi de crée un doublon le sujet existé deja :mrgreen: (meme si il es de 2007)
vous avez une idé pour le branchement de mon interupteur de vitres electrique
velvet et toujours sur le forum??

_________________
605svdt 2.1l 12v année 1992 306000km


Haut
 Profil

 Sujet du message: Re: Faux Contact Vitre Conducteur LV Séquentiel
MessagePosté: Ven 16 Juil 2010, 17:26:06
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
sony84 a écrit:
vous avez une idé pour le branchement de mon interupteur de vitres electrique
velvet et toujours sur le forum??


Je ne comprends pas la question, car tu dis vouloir brancher un interrupteur de vitre électrique, tu as donc des vitres manuelles ?

Ou alors ce que tu cherches à faire, c'est mettre un séquentiel, comme ce topic (j'ai rectifié le lien en début de topic)
http://peugeot605.forumeurs.fr/phase-adapter-sequentiel-t386.html

Velvet ne vient plus sur le forum non plus depuis belle lurette
http://peugeot605.forumeurs.fr/velvet-u58.html


Haut
 Profil

Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  [ 20 messages ]

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller à:


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
