 Sujet du message: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Ven 19 Sep 2008, 1:06:52
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
messieurs
si une ame charitable pouvait m'indiquer ou se trouve le "bitron" des ventilateurs de refroidissement

Merci ! :smile:

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message:
MessagePostĂ©: Ven 19 Sep 2008, 1:36:04
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
sous l'aile AVG, en principe, il y a déjà des topics a ce sujet, et même une photo, mais j'ai jamais retrouvé le sujet qu'u membre avait mis en ligne


Haut
 Profil

 Sujet du message:
MessagePostĂ©: Ven 19 Sep 2008, 1:38:16
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
ah ben j'y jetterai un oeil !
en bidouillant la DAAV je ne me rapelle pas avoir vu d'autre module Ă  part l' ABS :cry:

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Dernière édition par 205forever le Dim 21 Sep 2008, 22:30:45, édité 1 fois.

Haut
 Profil

 Sujet du message:
MessagePostĂ©: Ven 19 Sep 2008, 9:11:39
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 01 Mar 2007, 0:00:00
Messages: 1441
Localisation: Beauvais (60)
Il n'y a pas aussi une localisation possible dans la baie de pare-brise côté droit ?

_________________
Thierry, Beauvais (Oise, 60) 605 ph1 SRi 130cv 6BR6A2, 10/89, Rouge Alhambra (M4JF)
Et sa soeur, 2 mois d’écart qui a fait un don d’organes !


Haut
 Profil

 Sujet du message:
MessagePostĂ©: Ven 19 Sep 2008, 9:36:15
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
Dans la baie de pare-brise, c'est pour les phases 1, il me semble

Pour les phases 2


Haut
 Profil

 Sujet du message:
MessagePostĂ©: Dim 21 Sep 2008, 21:43:14
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 988
Localisation: 54
Roule en: 605 TD 2.5l
J'y ai répondu par ailleurs, mais c'est pour apporter la réponse ici.
Ce boitier Bitron est placé dans la joue d'aile avant gauche, tout en avant de la roue. Il est fixé par 2 vis torx accessibles après simple retrait du couvercle de filtre à air; il suffit de desserrer de 2 tours les 2 vis, et les têtes de vis passent à travers un fenêtre.

_________________
205 D 1992 de 280 000


Haut
 Profil

 Sujet du message: [BITRON] Motoventilateur phase 2
MessagePostĂ©: Lun 12 Jan 2009, 13:51:23
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 03 FĂ©v 2008, 0:00:00
Messages: 11
bonjour
J ai eu 1 problème de ventilateur qui se déclencher trop tard.
Le boîtier bitron était mort.
Sur ma 605 2.5td phase année 96.
Je tien a vous faire par pour les personne qui ne le savez pas sur les 205 td le boîtier et le même je l est récupéré a la casse il se trouve visser a gauche sous le phare.


_________________
peugeot 605 2.5td<br />phase2<br />an96<br />199000km


Haut
 Profil

 Sujet du message: Relais motoventilateurs phase 1
MessagePostĂ©: Dim 22 FĂ©v 2009, 12:03:13
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 21 FĂ©v 2009, 21:46:08
Messages: 8
Bonjour a tous.
Je cherche ou se trouve le module électronique gérant les relais des motoventilateurs, car plus d'enclenchement des ventilateurs, sonde vérifiées,relais de puissance motoventilateurs verifiés.
Merci de votre aide.

_________________
605 SVDT 1991


Dernière édition par Gilles le Dim 22 Fév 2009, 12:03:13, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: Relais motoventilateurs phase 1
MessagePostĂ©: Lun 23 FĂ©v 2009, 2:03:51
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
Bon, apparemment, tu as pas l'air de savoir ce qu'est la baie de pare-brise :

Elle se situe a l'extérieur du véhicule, là où sont fixés les balais d'essuie glace, tu ôtes la protection plastique qui est le long du pare brise, et il est la dessous ce boitier


Haut
 Profil

 Sujet du message: Re: Relais motoventilateurs phase 1
MessagePostĂ©: Sam 04 Avr 2009, 12:28:56
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 21 FĂ©v 2009, 21:46:08
Messages: 8
je sais ou ce trouve le mécanisme des essuies-glaces, j'ai enlevé les deux caches plastiques, je n'y vois que le moteur des essuies-glace et rien d'autre, j'ai regarder aussi sur le coté de l'aile gauche (coté chauffeur) pensant que s'était comme la série 2 et pas de module bitron en vue.

605 SVDT 1992 fabrication suédoise

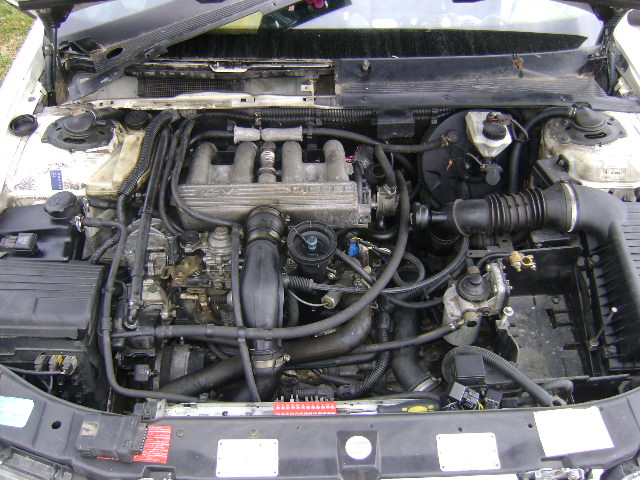

Commentaire: moteur
DSC00220.jpg [ 139.52 Kio | Vu 7015 fois ]

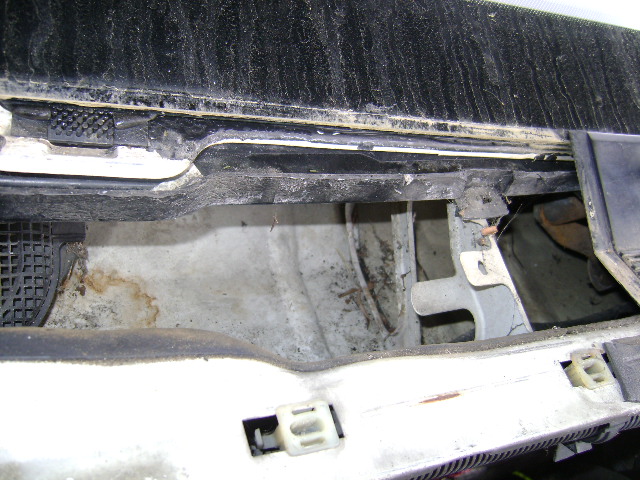

Commentaire: empacement ou aurrait pu se trouver le module (aile) pas de bitron
DSC00222.jpg [ 144.29 Kio | Vu 7015 fois ]

Commentaire: idem toujour pas de bitron.....
DSC00221.jpg [ 140.3 Kio | Vu 7013 fois ]


_________________
605 SVDT 1991
Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Sam 04 Avr 2009, 12:48:12
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
C'est Ă©trange cette histoire d'absence de bitron

Cela ne va pas ĂŞtre facile de t'aider, car c'est du jamais vu, je dirais :sad:

Peut-être un shuntage bizarre a eu lieu sur ce véhicule, et donc suppression du bitron


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 05 Avr 2009, 13:41:06
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 21 FĂ©v 2009, 21:46:08
Messages: 8
je ne comprend plus...
j'ai récupéré un bitron a la casse avec le connecteur,ce qui me tracasse et me fait dire qu'il y 'en a un c'est que sur les fils de câblage de ce bitron récupéré deux fils ont la même référence que la sonde de température de mon moteur.
Bizarre

Quel est ce boitier????vu que je en trouve pas ce boitier, il y a dans un compartiment plastique deux modules

l'un est le module de l'ABS mais l'autre???
il ne gérerait pas les sondes température???

merci encore votre aide

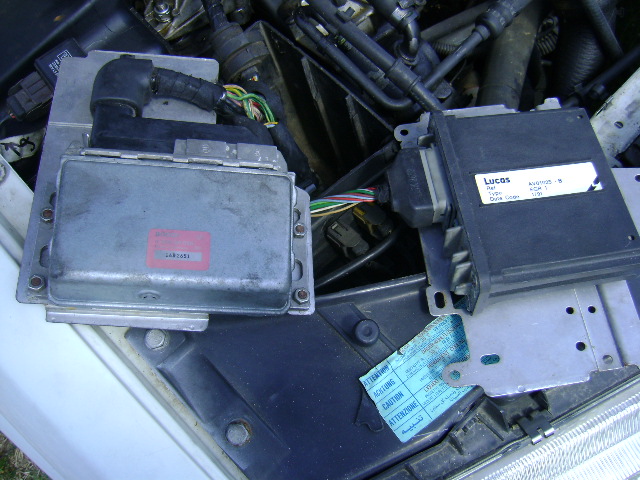

Commentaire: Quel est ce boitier???
DSC00233.jpg [ 148.57 Kio | Vu 6938 fois ]

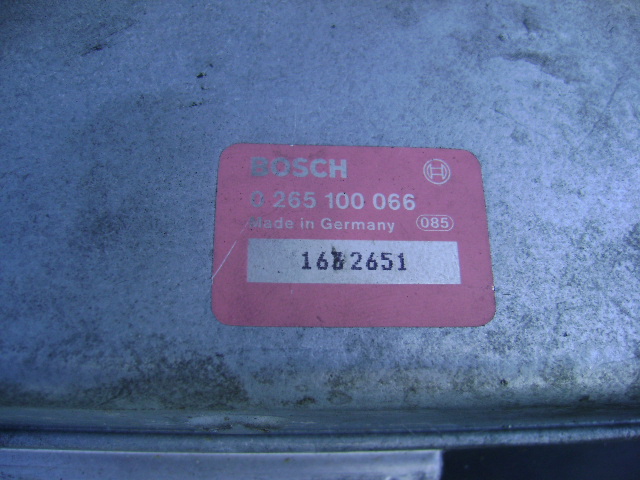

Commentaire: boitier ABS
DSC00234.jpg [ 146.47 Kio | Vu 6935 fois ]

Commentaire: boitier abs coté gauche
DSC00235.jpg [ 144.78 Kio | Vu 6947 fois ]


_________________
605 SVDT 1991
Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Sam 06 Juin 2009, 18:34:12
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
:hurle: routier33 : où en es-tu de tes problèmes de ventilateurs ?

:hurle: grignou : peux-tu vérifier l'info suivante (avec S. box) et éventuellement la différence de références et de prix ? Y a-t-il plusieurs références sur 605(selon 2.1TD, 2.5TD, 2L, 2LTurbo, 6cyl anciens, ES9)
francki a Ă©crit:
... Je tien a vous faire par pour les personne qui ne le savez pas sur les 205 td le boîtier et le même je l est récupéré a la casse il se trouve visser a gauche sous le phare. ...
Tu peux, si tu juges bon de le faire, joindre ce topic Ă  la suite du GUIDE sur le refroidissement. alc.
Remarque : le boîtier température que l'on voit sur la première photo est bien de fabrication BITRON. Il faut espérér que l'honorable membre tartuffe n'a pas déposé son aile exprès.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Sam 06 Juin 2009, 18:34:25
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
Bon, alors dans l'ordre, voici ce que cela donne, j'ai fais des captures d'Ă©crans, car beaucoup de choses

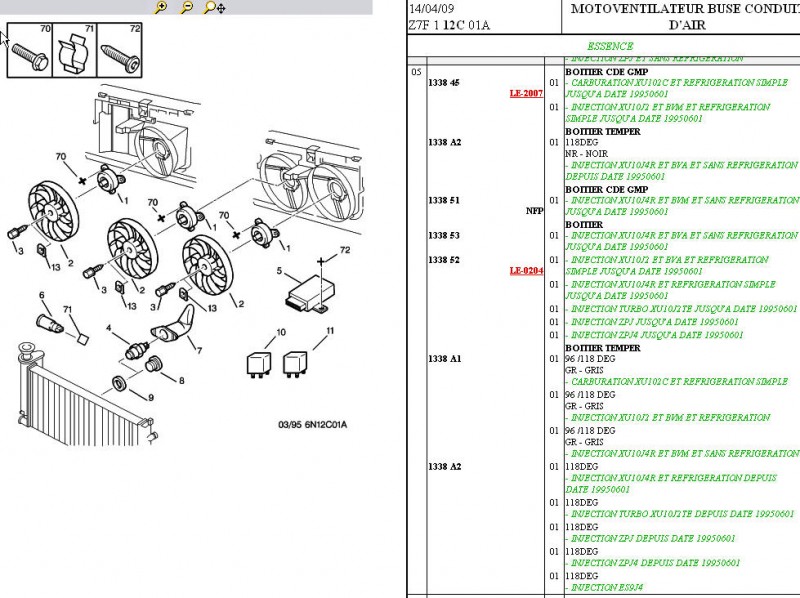

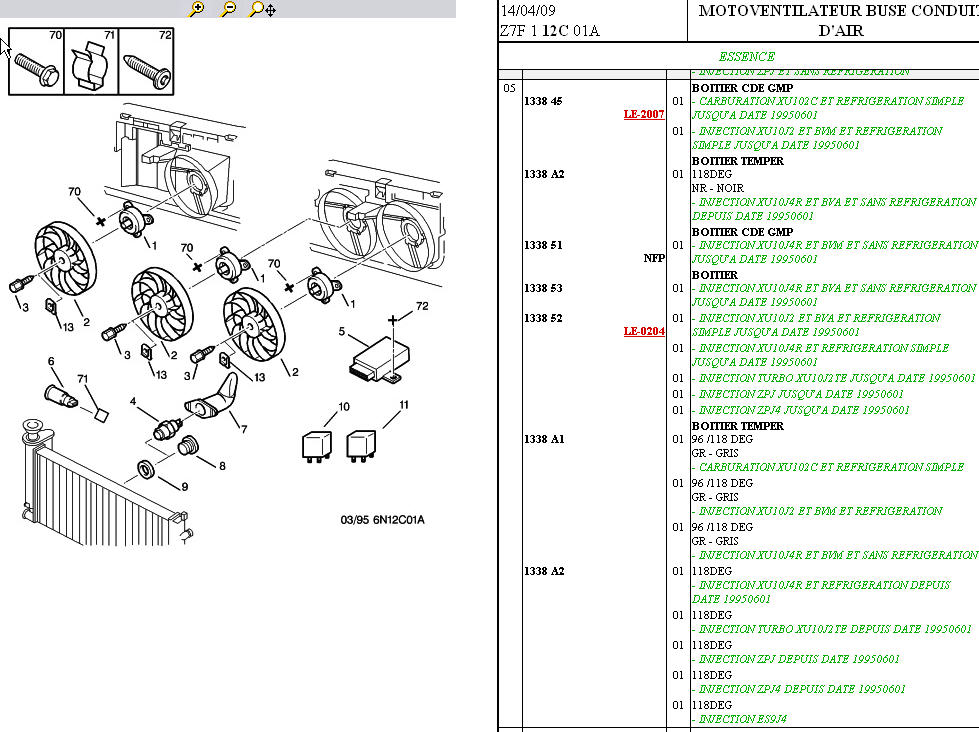

LES ESSENCES :
bitron GMP Essence.jpg
bitron GMP Essence.jpg [ 170.82 Kio | Vu 6513 fois ]

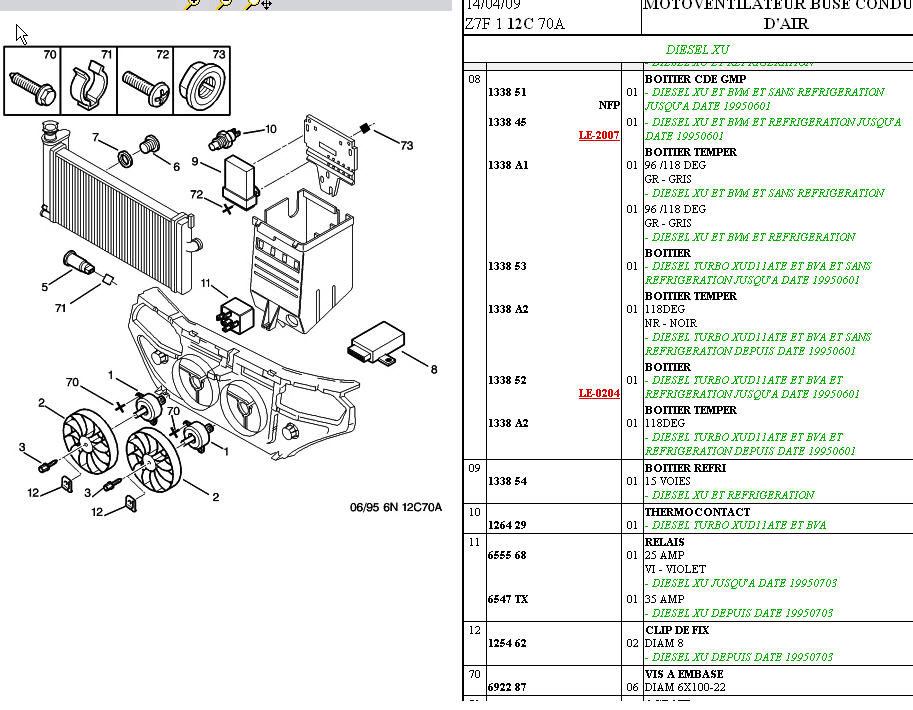

LES DIESEL XU :
bitron GMP Diesel XU.jpg
bitron GMP Diesel XU.jpg [ 152.59 Kio | Vu 6511 fois ]

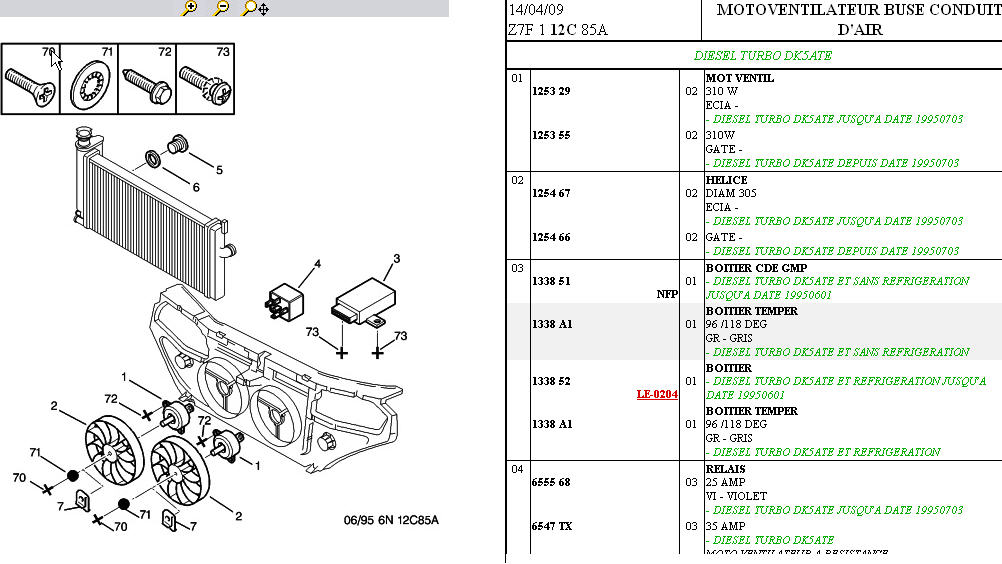

LE DK5 (2.5 TD) :
bitron GMP DK5.jpg
bitron GMP DK5.jpg [ 120.59 Kio | Vu 6511 fois ]


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 07 Juin 2009, 12:06:35
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Super, Gilles.
Note : sur le modèle 2.1TD, le thermocontct sert au post-refroidissement.
Boîtier GRIS : déclenchement P.V. à 96 °C.
Boîtier NOIR : déclenchement P.V. à 90 °C.

Question ouverte : Est-ce la couleur du boîtier ou bien celle d'une pastille collée dessus ? (tout le monde a le droit de répondre...)

-- Edit du Dim 07 Juin 2009, 14:06:35 --

alc a Ă©crit:
:hurle: grignou : Tu peux, si tu juges bon de le faire, joindre ce topic Ă  la suite du GUIDE sur le refroidissement.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 07 Juin 2009, 13:52:47
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
alc a Ă©crit:
:hurle: grignou : Tu peux, si tu juges bon de le faire, joindre ce topic Ă  la suite du GUIDE sur le refroidissement.


Non Alain, je préfère laisser ce topic en place, car si un membre cherche ce bitron, il aura pas forcément l'idée d'aller le trouver dans le GUIDE.
Néanmoins, tu peux rajouter la photo de l'emplacement d'origine, au côté de celle que tu as mises concernant le déplacement de ce boitier.
Également mettre un lien dans ce topic présent, vers le GUIDE aussi.


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 07 Juin 2009, 16:59:57
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Ok, Gilles, mais ce topic est Ă  tort dans la MECANIQUE : il faut le remettre dans l'ELECTRICITE-ELECTRONIQUE.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 07 Juin 2009, 17:15:37
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
il est dans climatisation-ventilation, c'est pas bon ?

D'ailleurs celui-ci ne doit pas ĂŞtre au bon endroit non plus
http://peugeot605.forumeurs.fr/refroidissement-motoventilateurs-t4141.html


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 07 Juin 2009, 22:13:41
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
grignou a Ă©crit:
il est dans climatisation-ventilation, c'est pas bon ?
Il y a en fait 2 sous-chapitres semblables :
Un dans MECANIQUE et l'autre dans ELECTRICITE-ELECTRONIQUE.
Il faut à mon sens réserver le sous-chapitre de MECANIQUE pour tout ce qui est entretien de CLIM, problèmes de LDR, fuites, radiateurs, calorstat, pompe à eau...
et le sous-chapitre de ELECTRICITE pour tout ce qui est électrique, soit motoventilateurs, console de clim, boîtiers, relais, pulseur, etc...

grignou a Ă©crit:
D'ailleurs celui-ci ne doit pas ĂŞtre au bon endroit non plus
http://peugeot605.forumeurs.fr/refroidissement-motoventilateurs-t4141.html

Il doit ĂŞtre dans le sous-chapitre refroidissement-chauffage du chapitre ELECTRICITE-ELECTRONIQUE.

En fait, il faudrait renommr les 2 sous-chapitres en "Refroidissement Chauffage Réfrigération", aspect mécanique ou aspect électrique ; bref, quelque chose dans le genre...

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 07 Juin 2009, 23:21:32
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14963
En effet, ce problème de sous-rubriques avaient déjà été évoqué, le fait est qu'au départ, il n'a pas été forcément pensé que le développement des topics dû au souci de la 605 iraient dans ce sens.

Bref, je déplace celui-ci, et pour l'autre je le laisse là où il est, en fait.


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 24 messages ]  Aller Ă  la page 1, 2  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2011

Powered by phpBB © 2008 Frost & Ika
