 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Lun 08 Juin 2009, 0:06:41
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
Heu ... si il n'y a pas de clim il n'y a pas de bitron !
la commande se fait en serie /parallele pour les ventilos via 2 sondes classiques

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Lun 08 Juin 2009, 1:10:37
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Ce serait donc pour ça que Routier33 ne trouve pas ce boitier sur son véhicule :shock:
Et pourtant les divers schémas que j'ai fourni indiquent bien des boitiers avec et sans réfrigération

:hurle: Alain, tu en penses quoi de ça ?


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Lun 08 Juin 2009, 8:03:08
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
205forever a Ă©crit:
Heu ... si il n'y a pas de clim il n'y a pas de bitron !
la commande se fait en serie /parallele pour les ventilos via 2 sondes classiques

Si pas de clim pas de bitron = pas forcément ! En phase 1, je le pense, en phase 2 il semble que le boîtier 8010 se soit généralisé.
Si un seul ventilateur et pas de boîtier 8010 (arrêtez d'appeler ça bitron, on se croirait dans l'atelier d'un concessionnaire), la marche en P.V. et G.V. est commandée non pas par 2 sondes mais par un thermocontact à 2 étages (voir GUIDE).
Pour routier33 : je cherche (si je l'ai) le schéma qui se rapporte à la SVDT de 1992. Il y a environ une vingtaine de schémas pour la phase 1.
Si l'on suppose que sa SVDT est de conception "pays nordiques" et qu'elle est bien équipée de 2 motoventilateurs, les schémas en ma possession ne font pas état de l'existence d'un boîtier 8010, vu qu'il n'y a pas de clim. Il aurait fallu aussi que routier33 qui cite des numéros de fils veuille bien indiquer ces numéros dans son message.

Ce topic est Ă  reloger dans Climatisation-Chauffage, sous-rubrique de ELECTRICITE-ELECTRONIQUE.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [BITRONS] des motoventilateurs - Emplacement
MessagePostĂ©: Dim 26 Juil 2009, 17:06:10
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 21 FĂ©v 2009, 21:46:08
Messages: 8
voila la sonde qui communique avec le boitier bitron

observez bien le numero du fil 47A et 47 on retrouve tres bien cette numerotation sur le schéma avec le module bitron

donc ou se cache t'il???
toujour pas trouvé.

-- Edit du Dim 26 Juil 2009, 17:06:10 --

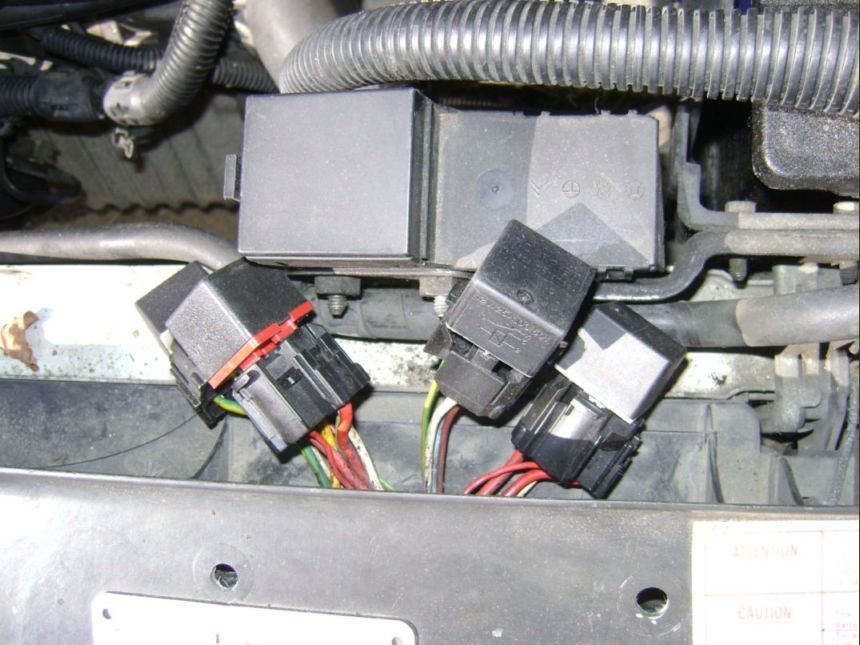

voila une autre photo des 4 relais si ca peut aider.


Commentaire: ensemble
Photo 024.jpg
Photo 024.jpg [ 112.22 Kio | Vu 15453 fois ]

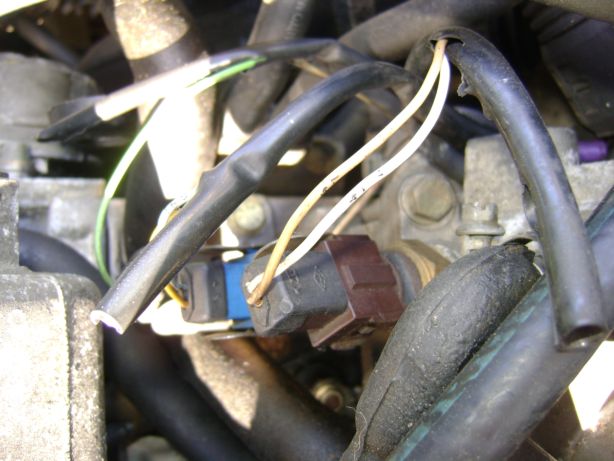

Commentaire: sonde avec fil 47A et 47
Photo 023.jpg
Photo 023.jpg [ 69.69 Kio | Vu 15483 fois ]


_________________
605 SVDT 1991
