 Sujet du message: [TUTO] Changement amortisseurs arrières
MessagePosté: Lun 06 Juil 2009, 13:50:09
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Dim 06 Mai 2007, 23:00:00
Messages: 288
Localisation: Lyon
Roule en: 605 TCT 2l
Bonjour à tous.

J'ai changé mes deux amortisseurs arrières (en plus de l'avant) et je voulais juste vous livrer mes observations et mon expérience.

Déjà, lever et caler l'arrière du véhicule. Placer un cric sous la base du triangle inférieur et lever au max le triangle. Dévisser la vis de fixation inférieure de l'amortisseur (écrou de 21 et boulon de 24). Repousser le boulon au marteau et au chasse pointe afin de pouvoir par la suite dégager l'amortisseur.


Ensuite dévisser les deux vis de fixation de la patte supérieure. Elles se situent sous la voiture à proximité du passage de câble de frein à main. Ce sont deux vis 6 pans creux de 10.


Enlever l'ancien amortisseur. Pour revisser le nouveau, il va falloir un peu ruser pour ne pas se compliquer la vie. Si ce n'est déjà fait, relâcher le frein à main pour détendre le câble et pouvoir ainsi mieux mettre l'amortisseur en place. Également, rajouter une cale afin de surélever l'amortisseur par rapport à la vis de fixation inférieure.

Revisser en commençant par la vis 6 pans creux la plus proche du côté roue. Approchez-là puis mettre la deuxième. Couple final de serrage: 40 N.m. Enlever la cale supplémentaire et fixer la partie inférieure de l'amortisseur. Couple final de serrage 85 N.m. Seulement maintenant vous pouvez retirer le cric.

Outils forts utiles:

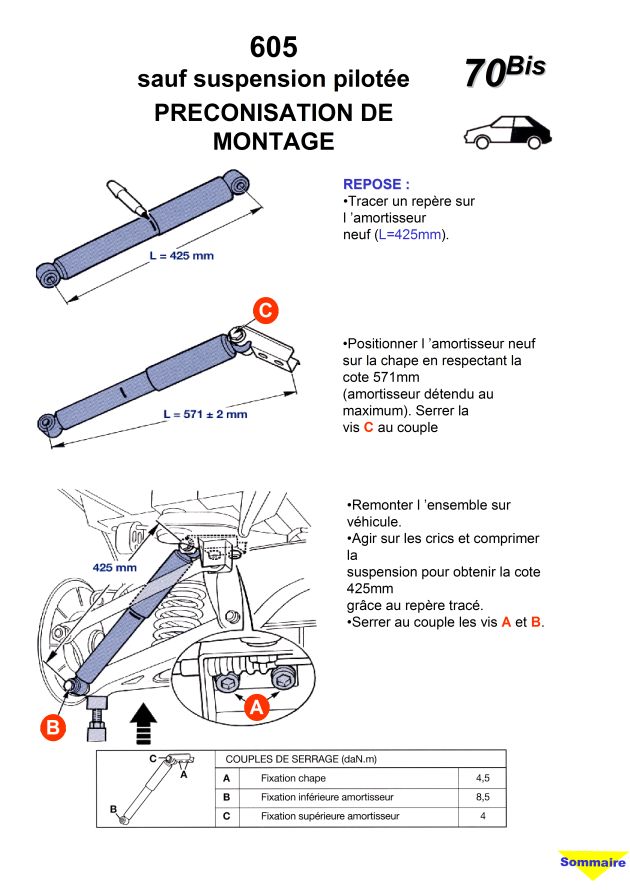

Pour info voici la méthode Peugeot (proche de la méthode RTA):




Cette méthode me semble très éloignée de la réalité. D'une part une fois en place la tête de l'amortisseur et quasi inaccessible, d'autre part la côte de 425 mm et chez moi impossible à obtenir. Je me suis donc contenté de compresser au maximum avec le cric ...

Nota: pour le démontage/remontage de la patte de fixation, peugeot mentionne une côte de 571mm. Le schéma ne l'indique pas mais il faut déployer au max l'amortisseur. Couple de serrage là encore 40 N.m.

_________________
605 essence 2L turbo (XU10J2TE)
AM 1995
240000km (et pas mal de pannes)


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Mer 08 Juil 2009, 0:14:00
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
Juste une remarque :

le mieux est de mettre le triangle le plus proche de sa position normale de maniere à ne pas mettre en torsion le silent bloc de l'amortisseur normalement il doit y a voir une cote pour serrage

Pour le demontage du ressort il n'y a pas d'interet ici mais si il le faut il font compter 2 heures pour changer les 4

ceux de l'arriere pouvant se demonter facilement en commençant par la fixation triangle / berceau et ! en securité ! hein Alain ! :smile:

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Mer 08 Juil 2009, 0:52:35
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Ajout d'une doc issue de chez Monroe

Monroe1.jpg [ 74.49 Kio | Vu 15311 fois ]


Monroe2.jpg [ 78.18 Kio | Vu 15311 fois ]


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Mer 08 Juil 2009, 11:33:54
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Dim 06 Mai 2007, 23:00:00
Messages: 288
Localisation: Lyon
Roule en: 605 TCT 2l
Justement il y a une cote à respecter (425mm) et comme j'ai dit, même avec le cric monté à fond, ça suffit même pas. Et donc oui les silent-blocs doivent être en torsion ....

Sur les 205 je sais pas comment c'est monté mais sur les 605 c'est comme ça ... Et puis on parle de voitures ici, des vraies (qui tombent en panne comme les vraies voitures), pas des carcasses qui font 500 000 bornes :wink:

_________________
605 essence 2L turbo (XU10J2TE)
AM 1995
240000km (et pas mal de pannes)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Jeu 25 Fév 2010, 23:26:26
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
marcaureleii a écrit:

Ensuite dévisser les deux vis de fixation de la patte supérieure. Elles se situent sous la voiture à proximité du passage de câble de frein à main. Ce sont deux vis 6 pans creux de 10.


Quel est l'intérêt de démonter cette petite pièce qui est tenus par 2 vis ?

Aussi, il manque des éléments dan ce TUTO, tel que les points de fixations du haut de l'amortisseur ? comment cela se démonte t-il ?

De plus un topic existait déjà que je viens de retrouver, mais assez incomplet aussi
http://peugeot605.forumeurs.fr/amortisseurs-arrieres-t933.html


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Ven 26 Fév 2010, 15:29:04
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Dim 06 Mai 2007, 23:00:00
Messages: 288
Localisation: Lyon
Roule en: 605 TCT 2l
Assez incomplet ??? :???: :???:

C'est simple, si tu veux pas enlever la patte de fixation hautes (tenues par deux vis 6 pans creux) (pièce numéro 5 sur le schéma qui montre l'élément amortissant) tu ne sortiras pas ton amortisseur .... C'est tout ... Quand tu commandes chez peugeot l'amortisseur, ils te le livrent avec la patte de fixation supérieure. Si tu veux la laisser en place pour ne changer vraiment que l'amortisseur en lui même, tu vas vivre un grand moment de solitude à vouloir enlever la vis traversante qui le maintien à cette patte ...

Si tu as besoin de faire le changement de tes amortisseurs arrière, imprime le topic, commence à bidouiller sur ta voiture revient nous (me) dire si c'est incomplet. J'accueillerai avec plaisir les photos et explications supplémentaires que tu jugerai nécessaire !

_________________
605 essence 2L turbo (XU10J2TE)
AM 1995
240000km (et pas mal de pannes)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Ven 26 Fév 2010, 19:27:24
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
marcaureleii a écrit:
Quand tu commandes chez peugeot l'amortisseur, ils te le livrent avec la patte de fixation supérieure. Si tu veux la laisser en place pour ne changer vraiment que l'amortisseur en lui même, tu vas vivre un grand moment de solitude à vouloir enlever la vis traversante qui le maintien à cette patte ...

Et bien voilà, c'est justement dans ce sens que je le voyais incomplet, c.a.d sans l'explication précise de cette pièce qu'il faut démonter, maintenant c'est plus clair.
Néanmois, sur ta 3ème photo, je ne vois pas l'endroit où se positionne l'amortisseur par rapport a cette patte

(il serait bien que tu puisses rajouter cette explication dans le TUTO, et ainsi je supprimerai cette conversation)

marcaureleii a écrit:
Si tu as besoin de faire le changement de tes amortisseurs arrière, imprime le topic, commence à bidouiller sur ta voiture revient nous (me) dire si c'est incomplet. J'accueillerai avec plaisir les photos et explications supplémentaires que tu jugerai nécessaire !

Justement, je dois le faire, mais je ne mets pas des Peugeot, donc je te remercie de cette précision qui en fait va me poser problème, donc maintenant je sais à quoi je vais être confronté.
Mais peut-être que si je remonte cette patte sur le nouvel amortisseur, c'est bon ?


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Ven 13 Aoû 2010, 17:47:58
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 04 Aoû 2010, 18:41:15
Messages: 64
Roule en: 605 TD 2.1l
Gilles a écrit:
Justement, je dois le faire, mais je ne mets pas des Peugeot, donc je te remercie de cette précision qui en fait va me poser problème, donc maintenant je sais à quoi je vais être confronté.
Mais peut-être que si je remonte cette patte sur le nouvel amortisseur, c'est bon ?



Alors gilles? sa a donner quoi ce changement de suspension arrière par des "non peugeot" j'aimerai changer les miens par des monroe a gaz...

_________________
Actuelles =>605 2.1 TD (6BP8A2) - 110cv Din(6 fiscaux) - 182600kms(actuel 179110) - 02.10.1990 - SVDT sellerie cuir/electrique + Clim (il manque des bouts...) - Grise (Anthracite)

=>Clio 2 1.4 16v "tech'run" 2000

=>Suzuki SV 650N 2001 (A vendre!!)

Avant => Super 5 1.4 (1984)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement amortisseurs arrières
MessagePosté: Jeu 19 Aoû 2010, 23:28:14
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Je ne les ai pas encore changé, mais les réponses a tes questions, tu trouveras plus facilement dans ce topic, car ici c'est un TUTO
http://peugeot605.forumeurs.fr/choix-modele-marque-t1410.html
