 Sujet du message: [GUIDE] TELECOMMANDE : Essai du rĂ©cepteur HF
MessagePostĂ©: Dim 12 Avr 2009, 23:58:22
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Je dédie cet article à notre ami Winnie.

Le sujet traite de l'essai du récepteur de télécommande Haute Fréquence monté sur les véhicules des A.M. 1995 à 1997, non équipés de la "double condamnation".

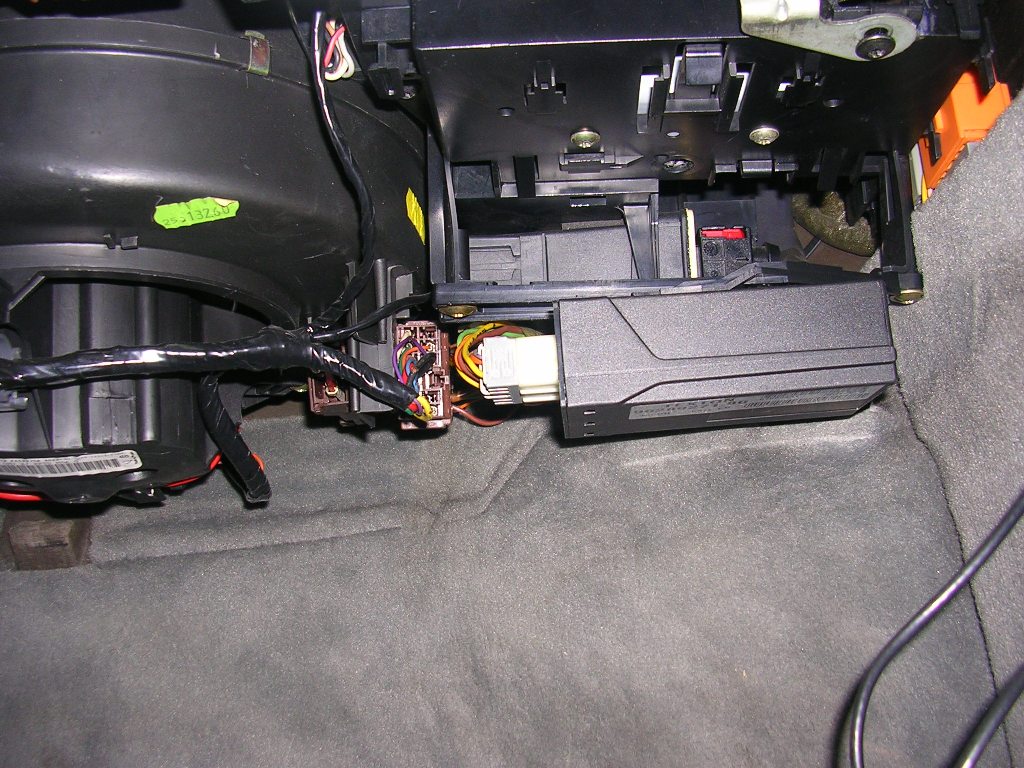

Localisation du récepteur HF (Boîtier TEXTON pour les initiés, repère schémas 6231) :

Condamnation centralisée-05.JPG
Condamnation centralisée-05.JPG [ 195.82 Kio | Vu 45463 fois ]

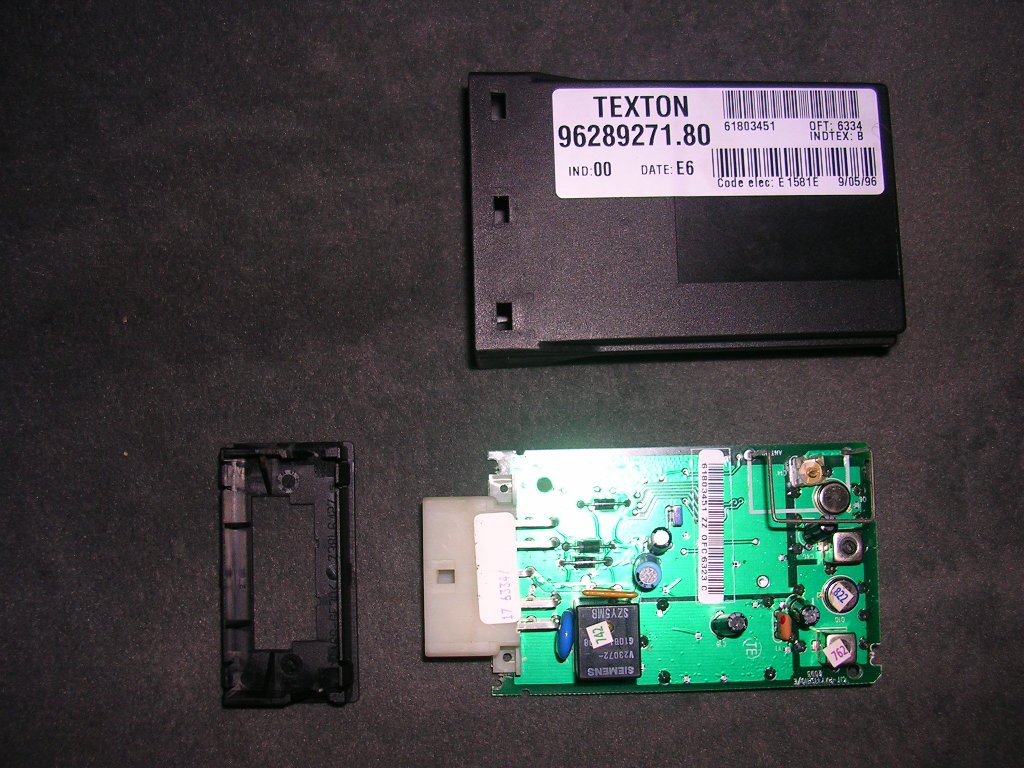

Déposer, déconnecter et ouvrir le boîtier :

Condamnation centralisée-06.JPG
Condamnation centralisée-06.JPG [ 181.81 Kio | Vu 45463 fois ]

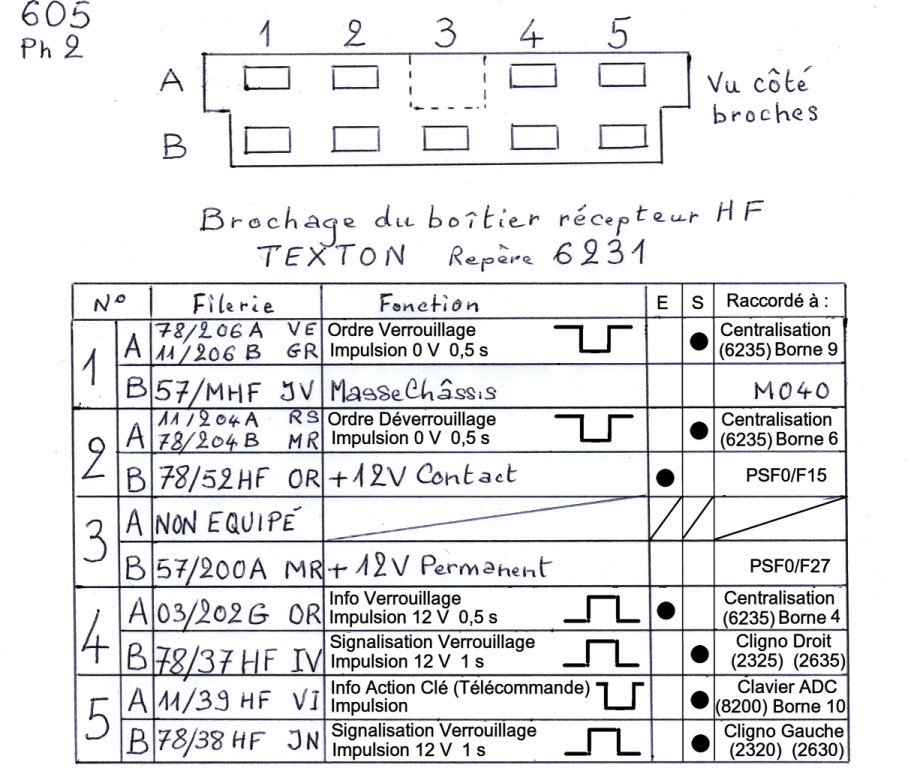

Identifier les broches par rapport au tableau ci-dessous :

Condamnation centralisée-11.JPG
Condamnation centralisée-11.JPG [ 177.42 Kio | Vu 45465 fois ]



Installer le matériel d'essais :

Condamnation centralisée-09.JPG
Condamnation centralisée-09.JPG [ 190.82 Kio | Vu 45467 fois ]



Essais :
L'essai peut se faire par l'intérieur de la voiture, portières fermées ou bien par l'extérieur, portière côté passager avant ouverte mais dont on aura repoussé la gâche de serrure afin de tromper l'electro-mécanisme de verrouillage - déverrouillage.
Raccorder, à l'aide de petits cordons "grip-fil", le + 12 V en 3B et la Masse châssis en 1B.
Raccorder le multimètre, calibre 20 Volts, entre Masse et broche 1A. Cette broche est à un potentiel de l'ordre de 12 Volts.
Actionner la télécommande (appuyer sur le bouton de la clé) : le potentiel en 1A doit chuter à 0 Volt pendant 1/2 seconde (durée de l'impulsion de commande émise par la clé). Cela signifie que le boîtier récepteur envoie le signal de commande de verrouillage au boîtier de CENTRALISATION (boîtier gris, repère 6235).
Répéter l'opération avec la broche 2A (déverrouillage). Il faut parfois répéter la manoeuvre plusieurs fois, le chute de tension impulsionnelle n'étant pas toujours évidente à voir sur un multimètre numérique.
L'action sur le bouton de la clé entraîne alternativement un verrouillage et un déverrouillage (les deux actions ne sont jamais simultanées.
Raccorder la broche 4A au + 12 Volts (broche 3B) : on entend le relais "coller" pendant 1 seconde Ă  chaque verrouillage.
Le + Contact (2è cran) empêche la transmission des ordres de verrouillage et de déverrouillage si on actionne le bouton de la clé. Raccorder la broche 2B au + 12 Volts et vérifier que les ordres de verrouillage et déverrouillage sont inhibés. Le signal "Action clé" (train d'impulsions) en 5A n'est pas affecté par l'inhibition.
La broche 5A (info vers le boîtier ADC) voit aussi son potentiel tomber à 0 Volt. Toutefois le potentiel au repos peut se situer entre 6 et 12 Volts, compte tenu du potentiel correspondant du clavier ADC.
Si le récepteur ne présente pas cette chute de tension à ses bornes 1A et 2A, c'est peut-être l'émetteur (la clé) qu'il faut incriminer. D'où l'intérêt de posséder 2 clés HF. Si la clé est en bon état, suivre plus bas la procédure sur table
Particularité : C'est bien le boîtier TEXTON qui commande directement l'allumage des clignotants au verrouillage. Il est équipé d'un relais qui applique + 12 Volts à ses broches 4B (clignotant droit) et 5B (clignotant gauche) pendant 1 seconde, à condition de recevoir une impulsion à + 12 Volts sur sa broche 4A par le fil 202.
Rappel : les signaux de verrouillage et déverrouillage sont appliqués pendant 1/2 seconde aux électro-mécanismes par les fils 201 et 202, issus du boîtier de centralisation 6235. Verrouillage = Masse en 201, + 12 V en 202. Déverrouillage = Masse en 202, + 12 V en 201.
Il convient, pour une bonne compréhension de l'ensemble, de contempler le schéma électrique :

Condamnation centralisée-04f.JPG
Condamnation centralisée-04f.JPG [ 115.59 Kio | Vu 46033 fois ]

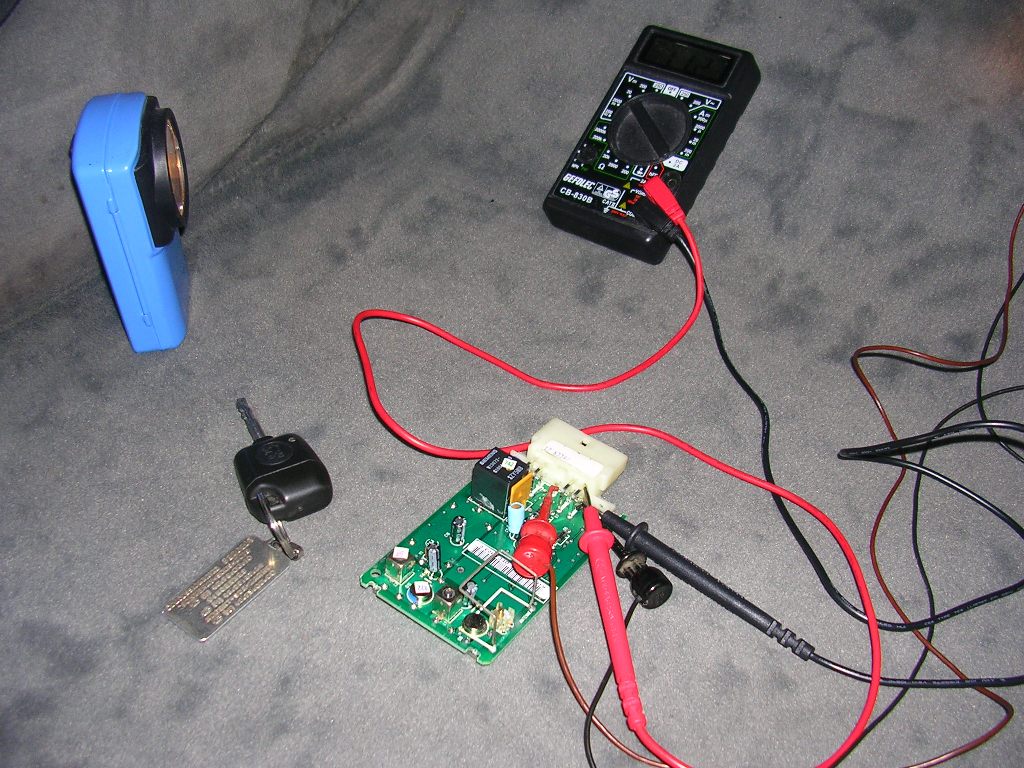

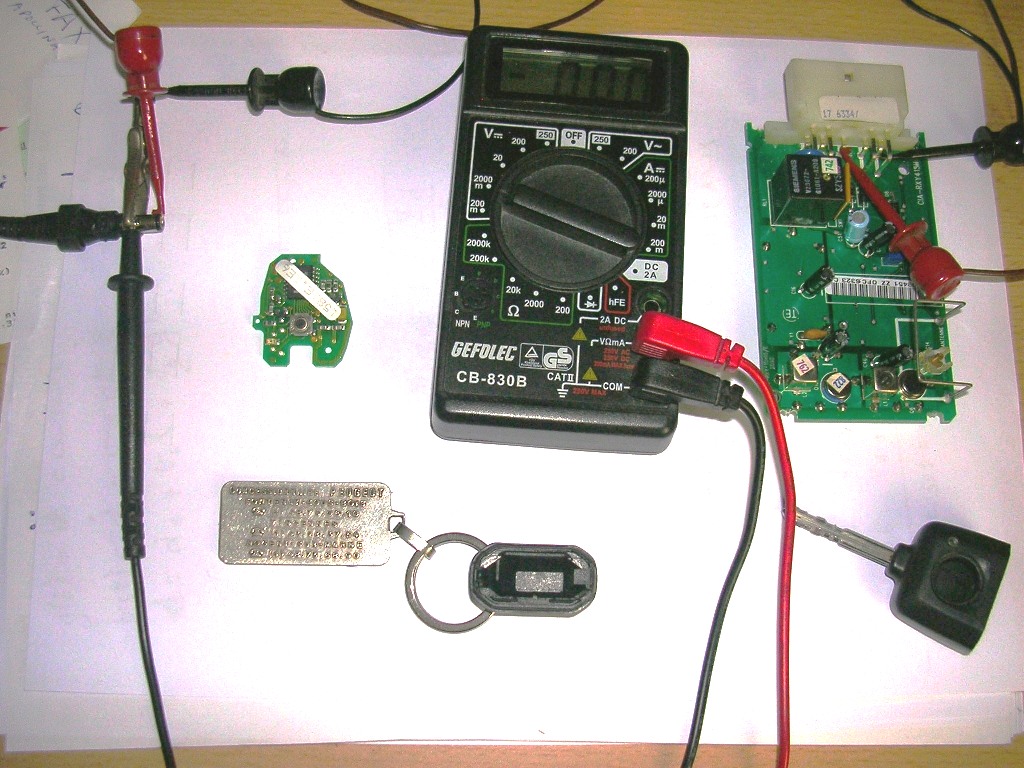

Refaire la manipulation sur table. On se servira avantageusement soit d'une batterie, soit d'une alimentation multi-tensions pour accessoires micro-informatiques capable de délivrer 12 Volts (entre 10 et 14 Volts, cela fonctionne).

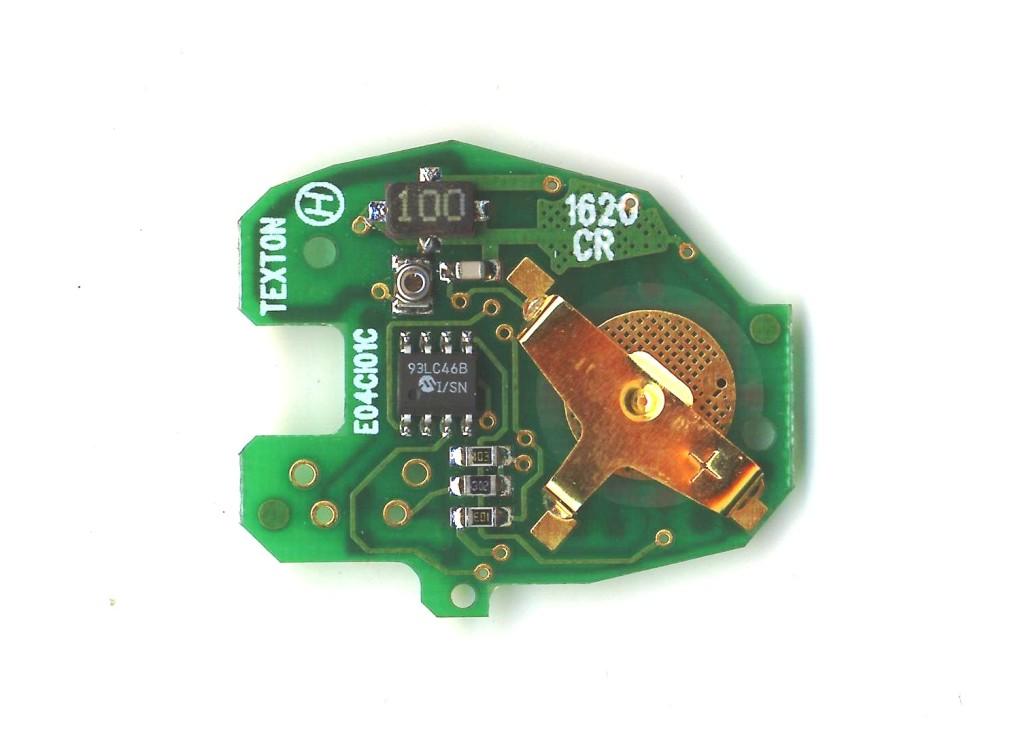

On remarquera l'émetteur, extrait du boîtier de la clé. Deux choses sont à noter au sujet de cet émetteur :
- Le circuit est équipé d'une mémoire EEPROM série 93LC46B, dispositif bien connu, qui contient vraisemblablement le code. On remarque la présence de trous métallisés dorés destinés à recevoir des pointes de test en vue de la programmation de cette EEPROM. Ce dispositif permettait la fourniture de clés supplémentaires ou de rechange.
- L'étiquette collée sur le module reprend l'information qui figure en bas de l'étiquette du boîtier TEXTON, sous le titre : Code elec.

Condamnation centralisée-13.jpg
Condamnation centralisée-13.jpg [ 220.15 Kio | Vu 45462 fois ]




Fonctionnement et Procédure sur table (Tests) : Suivre le schéma électronique ci-dessous, agencé de façon à respecter autant que faire ce peut la disposition physique des éléments constituants :

Condamnation centralisée-12.JPG
Condamnation centralisée-12.JPG [ 176.56 Kio | Vu 46033 fois ]



La sortie HF démodulée (train d'impulsions codées) est appliquée à l'entrée inverseuse (borne 2) de l'amplificateur double TLC27M2. La sortie correspondante est appliquée au second amplificateur dont la sortie (borne 7) est appliquée à l'entrée timer (TCAP - borne 18) du microcontrôleur MC68HC5P3 (1R25B), circuit à 28 bornes dont la N° 1 est repérée par un point. Il y a alors 2 essais à faire :

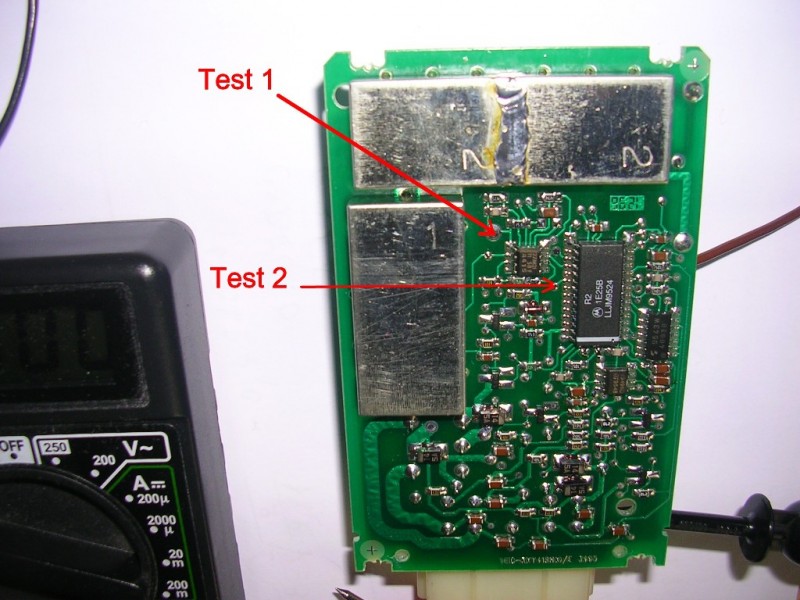

Test 1 : La sortie du premier amplificateur est raccordée à une borne test (test HF), non montée mais le trou métallisé est plus gros que les autres. Le multimètre sur calibre 2000 mV, on lit une tension au repos de l'ordre de 1600 mV (millivolts). Lorsqu'on actionne l'émetteur, la tension oscille autour de cette valeur.
Test 2 : Multimètre sur calibre 20 Volts, poser la pointe de touche sur le trou métallisé raccordé à la borne 20 du microcontrôleur. La tension est nulle au repos et il apparaît un signal d'amplitude 5 Volts lorsqu'on actionne l'émetteur.
Le test 1 réussi indique que la liaison radio HF fonctionne, et cela normalement avec n'importe quel émetteur, puisqu'on se trouve "avant décodage". Il suffit donc de faire l'essai avec une clé dont on est sûr du fonctionnement pour vérifier la partie "radio" du récepteur. Le test 2 réussi indique que le microcontrôleur a pris en compte le signal reçu.

Les tests suivants font référence aux numéros de bornes du microcontrôleur.
Test 3 : Multimètre sur calibre 20 Volts, pointe de touche sur la bore 19 : signal positif à chaque action sur la clé. L'idéal est d'effectuer le test à l'aide d'un oscilloscope ou mieux d'un analyseur de signaux. Ce test n'a pas besoin d'être effectué si la sortie 5A tombe bien à 0 Volt.
Test 4 : Multimètre sur calibre 20 Volts, pointe de touche sur la borne 21 : impulsion à + 5 Volts, ordre de verrouillage. Ce test n'a pas besoin d'être effectué si la sortie 2A tombe bien à 0 Volt. code est bon.
Test 5 : Multimètre sur calibre 20 Volts, pointe de touche sur la borne 22 : impulsion à + 5 Volts, ordre de déverrouillage. Ce test n'a pas besoin d'être effectué si la sortie 1A tombe bien à 0 Volt.
Les tests 4 et 5 réussis indiquent que le microcontrôleur a jugé le code émis par la clé comme valable.
Test 6 : Multimètre sur calibre 20 Volts, pointe de touche sur une des bornes 23 à 26 et broche 4A raccordée au + 12 Volts : impulsion à + 5 Volts, signalisation extérieure de verrouillage, si et seulement si il s'agit de l'ordre de verrouillage. Ce test n'a pas besoin d'être effectué si dans les mêmes condition les sorties 4B et 5B délivrent une impulsion à 12 Volts d'une durée d'une seconde (on entend le relais s'actionner pendant cette durée).
Test 7 (Vérification de la fonction d'inhibition) : Multimètre sur calibre 20 Volts.
- Borne 2B non raccordée, pointe de touche sur borne 5 = 0 Volt. Pointe de touche sur borne 6 = + 5 Volts.
- Borne 2B raccordée au + 12 Volts, pointe de touche sur borne 5 = + 5 Volts. Pointe de touche sur borne 6 = 0 Volt.

La photo ci-dessous montre le circuit imprimé et les composants CMS :

Condamnation centralisée-14.jpg
Condamnation centralisée-14.jpg [ 192.81 Kio | Vu 45462 fois ]

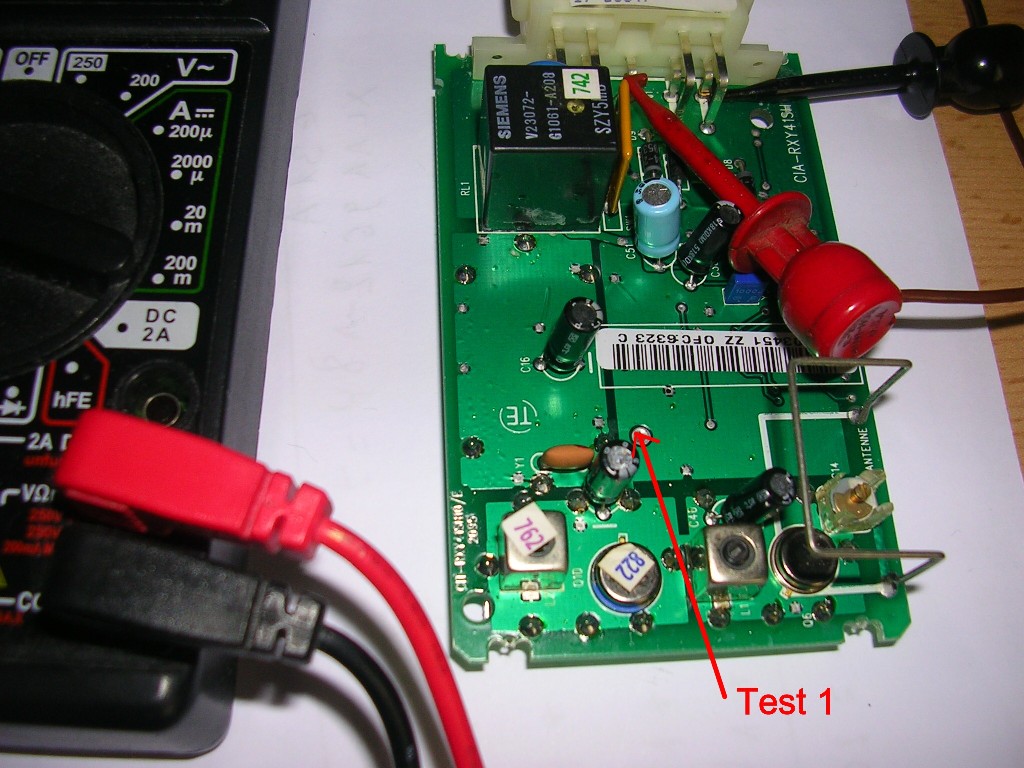

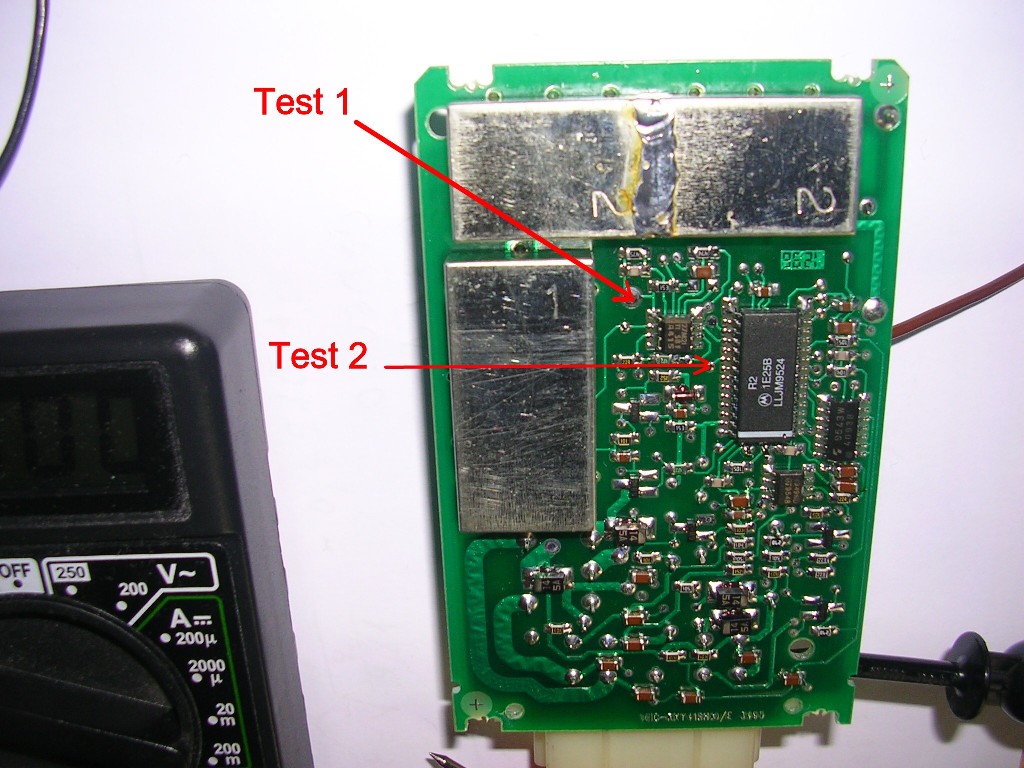

La photo ci-dessous montre le point test HF (Test 1) du côté des gros composants (Connecteur, Relais, Condensateurs, Antenne, Transistors, Condensateur ajustable, Transformateurs de Changement de fréquence).

Condamnation centralisée-15.jpg
Condamnation centralisée-15.jpg [ 187.29 Kio | Vu 45462 fois ]

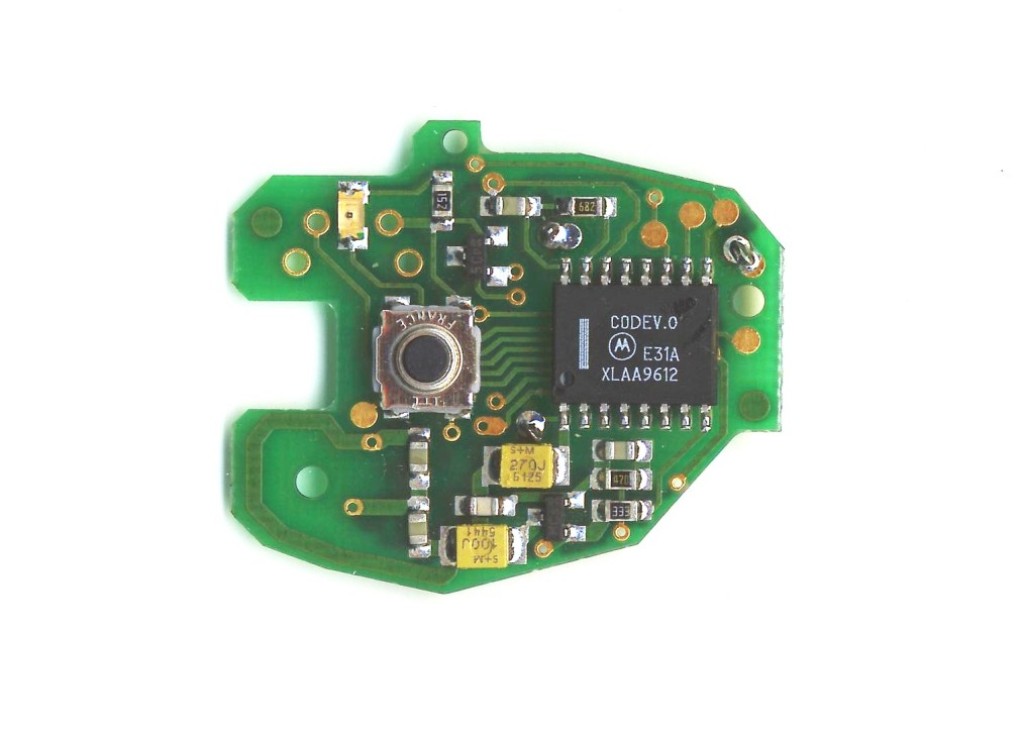

Examen de l'émetteur (clé)

Condamnation-Emetteur-01.JPG [ 73.38 Kio | Vu 45468 fois ]

Condamnation-Emetteur-02.JPG [ 50.21 Kio | Vu 45467 fois ]


Fonctionnement sommaire :

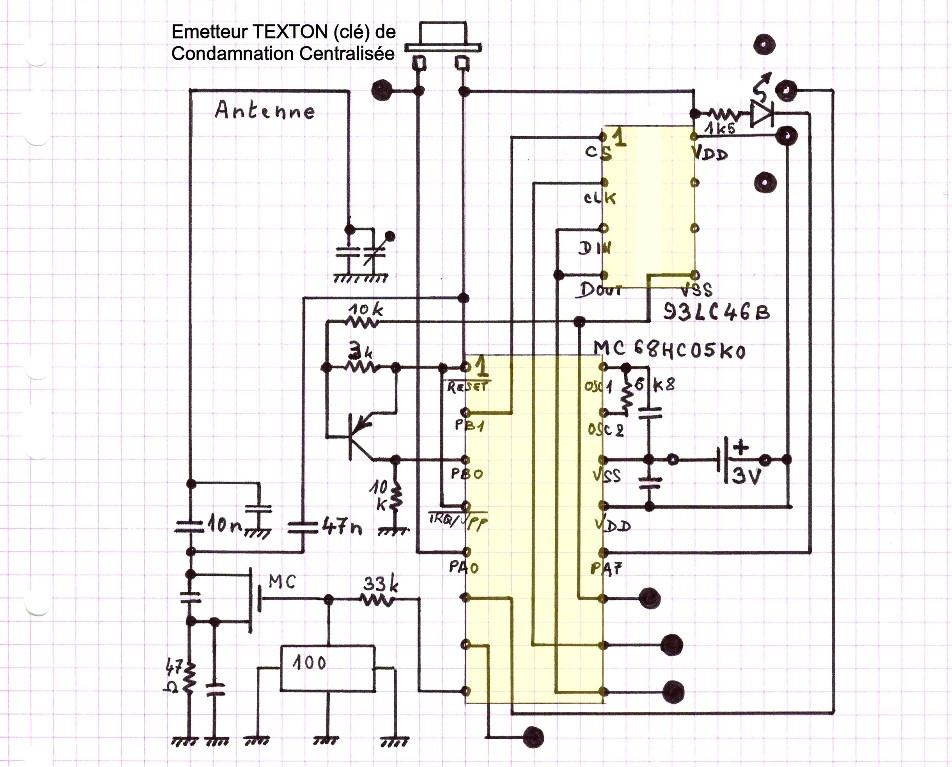

Le "coeur" de l'émetteur est encore un microcontrôleur MC68HC05K0, de la même famille que celui qui équipe le récepteur (fabricant : Motorola Semiconductors, aujourd'hui Freescale Semiconductors). Le microcontrôleur est constamment alimenté par la pile de 3 Volts, mais se trouve en mode veille. Il est "réveillé" par l'action sur le bouton-poussoir qui applique un niveau haut sur la borne 5 (PA0). Il allume la diode électro-luminescente en tirant au niveau bas sa borne 12 (PA7) et "réveille" à son tour la mémoire EEPROM 93LC46B en tirant au niveau bas sa borne 11 (PA6) puis procède à la lecture du code qu'elle contient. Il module alors par tout-ou-rien l'oscillateur au moyen des impusions codées présentes sur la borne 8 (PA3). L'émission dure environ une demi-seconde au terme de laquelle le microcontrôleur se remet en veille.

Condamnation- Emetteur-03.JPG
Condamnation- Emetteur-03.JPG [ 176.89 Kio | Vu 45465 fois ]

Edité maintes fois, pour ajouter des détails ou corriger des fautes.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Dernière édition par alc le Sam 09 Mai 2009, 15:13:39, édité 21 fois.

Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Lun 13 Avr 2009, 17:00:34
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
MERCI ALAIN :-D
Yapuka!!!

Bizarre bizarre :sad:
J'ai donc ouvert le boitier TEXTON 6231 (c'est bien le même qu'indiqué) , et pris mes tensions
1ères mesures:
entre 1B & 1A : 12.7 V
entre 1B & 2A : 12.7 V

Je cherche et trouve le boitier gris 6235, je l'ouvre, repère mes fils, et mesure:
2è mesures :
entre 3B & 1A ou 9 : 5.7 V
entre 3B & 2A ou 6 : 5.7 V
entre 3B & 1B : 12.7 V (+ permanent)
entre 2B & 1B: 0V contact coupé; 12.7 V contact mis
Un shunt instantané entre 1A & 1B (qui correspond à une impulsion clé en fermeture) fait bien verrouiller les serrures.
Je n'ai pas de 2è clé pour 605.3. J'ai bien les 2 clés d'origine de 605.2 (celle qui m'a été volée), mais je présume que les codages les rendent incompatibles.
Merci de ton aide.

_________________
205 D 1992 de 280 000


Dernière édition par winnie le Lun 13 Avr 2009, 18:54:17, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Lun 13 Avr 2009, 17:32:47
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
winnie a Ă©crit:
... J'ai bien les 2 clés d'origine de 605.2 (celle qui m'a été volée), mais je présume que les codages les rendent incompatibles. ...

Message aux voleurs : lorsque vous volez une 605 sans ses clés, déposez le boîtier TEXTON et abandonnez-le à la place du véhicule. Merci.
Voilà. Cela ne se reproduira plus :mdrr: . Bonsoir Mikel. Pourquoi les tensions entre 3B (+ permanent) et 1A ou 2A ? Que donnent les tensions entre 1A ou 2A et 1B (Masse châssis) ?
Le test de 1A et 2A qui tombe à 0 Volt pendant 1/2 seconde (Voltmètre entre 1A et 1B) s'est-il avéré négatif ?
A te lire... Alain.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Lun 13 Avr 2009, 18:52:16
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
En étant sur 1B, j'ai le complément, c'est à dire 7 V d'avec 1A ou 1B.
L'impulsion sur la clé n'a aucun effet.

Le fusible 15 est bien un + contact; 2B avec contact est bien à 12.7V. Et 0V contact coupé.

_________________
205 D 1992 de 280 000


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Lun 13 Avr 2009, 20:00:22
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Tu as bien fait le test en déconnectant le boîtier Texton et en ne raccordant que +12 v et Masse avec des grip-fils ?
C'est important. Si tel et le cas, on ne sait pas si c'est la clé ou le récepteur...
Je te ferai signe lorsque je passerai sur la N4 ; On fera un autre essai (qui n'est pas encore au point). Cet essai consiste à vérifier que le récepteur reçoit bien un signal, avant vérification du code découlant sur la transmission ou le blocage dudit signal. Par conséquent avec toute clé en état de marche.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Lun 13 Avr 2009, 20:08:48
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
Bien vu!
Après avoir tout déboité, j'avais rebranché la carte.... pas bien!!!
Suite demain quand il fera jour!

_________________
205 D 1992 de 280 000


Dernière édition par winnie le Mar 14 Avr 2009, 5:26:46, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Mar 14 Avr 2009, 6:57:26
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
6.35 Volts entre 1B (masse) et soit 1A soit 2A (carte débranchée, comme demandé)
L'appui sur la clé n'a aucun effet.

_________________
205 D 1992 de 280 000


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Mar 14 Avr 2009, 8:27:18
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
winnie a Ă©crit:
6.35 Volts entre 1B (masse) et soit 1A soit 2A (carte débranchée, comme demandé)
L'appui sur la clé n'a aucun effet.

Bonjour. Lorsque le boîtier est déconnecté et simplement alimenté sur table en 12 Volts entre 1B (Masse) et 3B (+), la tension lue en 1A et 2A dépend de la résistance interne du multimètre.
Quoi qu'il en soit, le fait de n'observer aucune variation de cette tension lorsqu'on actionne (plusieurs fois) le bouton de la clé (émetteur HF) montre que le boîtier (récepteur) ne restitue pas le signal. Trois raisons possibles :
- La clé n'émet pas.
- Le boîtier ne capte pas le signal émis.
- Le boîtier reçoit mais le code du signal n'est pas le bon et le boîtier bloque la transmission.
Le test à venir : le boîtier reçoit le signal (qu'il soit transmis ou bloqué ensuite) ou ne le reçoit pas : ce sera le test de la clé, à défaut de disposer d'un mesureur de champ VHF/UHF. En attendant, il est inutile de reposer le boîtier sur la voiture.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Mar 14 Avr 2009, 15:59:46
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Sam 17 Mar 2007, 0:00:00
Messages: 1166
Localisation: Soria (Espagne)
Roule en: Autre
alc a Ă©crit:
à défaut de disposer d'un mesureur de champ VHF/UHF.

ou grip dip....simple a fabriquer... http://www.roue-libre.be/article.php3?id_article=37

_________________
PAUL-en Espagne
EX: 605 2.0L-16v PhaseII de 96 - 135 CV   "Rouge Vulcain Nacré"
AUDI-A8- V8 -3.3 Litres TDI Biturbo Quattro 225 CV. Boite Tiptronic - Couple: 49.0 mkg à 1800 tr/min

Image Vive la Retraite Image


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Mar 14 Avr 2009, 23:57:05
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Bien vu, Paul. J'ai ce qu'il faut à la cambrousse. Ici, je ne dispose que des attributs naturels et du canif, il faudra donc attendre le mois de juillet. En tâtonnant pour les valeurs de L et C, le montage devrait couvrir la gamme qui s'étend de 433 à 492 MHz. Ce ne sera toutefois pas un engin de précision, mais permettant de comparer deux clés émettrices.
J'ai trouvé le point test (sortie détection HF) sur le circuit : j'éditerai l'article ce soir (tard). Meilleures salutations. Alain.

L'article est édité. Pour le but poursuivi, il est presque complet, restant (je l'espère) simple.
Salutations à haute fréquence. Alain.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Jeu 16 Avr 2009, 20:30:39
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
merci encore une fois Alain! Quel tuto!! :-D
je réunis le matériel nécessaire à des branchements corrects (je suis assez mal équipé en fait) et je fais les tests décrits.

-- Edit du Jeu 16 Avr 2009, 21:30:39 --

résultat des mesures:
test 1 : 1565 mV au repos; oscillation parfois en + , parfois en moins autour de ce seuil 1565 mV lors d'appuis sur le bouton de la clé. (Pour info, même résultat avec les 2 clés de 605.2)
test 2: je ne suis pas sûr de ce que tu appelles la borne 20. Sur le composant 1E25B à 28 pattes que tu appelles décodeur, sur ta photo le point (borne 1) est en haut de la rangée de droite. Je présume donc qu'on compte les bornes de haut en bas, c'est à dire que la rangée de droite comprend les bornes 1 en haut jusqu'à 14 en bas, qu'on débute le comptage de la borne 15 en haut à gauche, jusqu'en bas à gauche la borne 28. Est-ce exact???? Si oui:
A côté de la borne 20 et liée avec elle, il y a un point qui permet d'y poser une pointe de touche. J'ai 0.85 V au repos, et une tension variant entre 1.6 et 3.6 Volts lors de l'appui sur la clé. Les 2 clés de 605.2 ont le même effet que la clé nominale de 605.3.

Alors docteur?

_________________
205 D 1992 de 280 000


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Jeu 16 Avr 2009, 21:00:01
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
winnie a Ă©crit:
... sur ta photo le point (borne 1) est en haut de la rangée de droite. ...

Non. Sur ma photo, le circuit 1E25B a "ta tête en bas". Le point qui est situé en bas à droite de la bande blanche indique la borne N°1. La numérotation est tournante dans le sens inverse des aiguilles d'une montre. Ce qui veut dire que la borne N°28 se situe en bas de la rangée de gauche, en face de la N°1. La N° 14, en haut de la rangée de droite, est en face de la N°15. Normalement, un circuit intégré DIL (dual in line) se regarde la borne N°1 en haut et à gauche. Le haut du circuit est repéré par une bande ou une échancrure (ou les deux) ; parfois il y a un pan coupé sur l'arête correspondant à la rangée où se trouve la borne N°1 (rangée de gauche si le circuit se regarde "tête en haut"). Ce n'est pas simple...
Apparemment, ton récepteur semble fonctionner, du moins en réception et s'il n'y a pas d'histoire de désynchronisation, il y a peut-être une panne entre décodeur et sorties. Reprend le test 2. Si cela fonctionne avec les 3 clés, c'est que ce n'est pas la bonne sortie du "décodeur" et je dois revoir ma copie. Amitiés. Alain.
J'ai remplacé les photos avec l'identification des points tests.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Dernière édition par alc le Jeu 16 Avr 2009, 22:26:23, édité 2 fois.

Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Jeu 16 Avr 2009, 21:11:00
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
Donc j'ai bien posé ma pointe de touche sur la borne 20: 15 en haut à gauche, et 28 en bas à gauche. La borne 20 est la 6 è sur la gauche en comptant du haut.
15 14
16 13
17 12
18 11
19 10
20 9
........
27 2
28 1


(J'ai aussi un point sur la borne 14, que j'avais considérée comme étant la 1)

_________________
205 D 1992 de 280 000


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Lun 20 Avr 2009, 21:20:54
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
J'ai mis une partie de la réponse dans le message précédent, édité. Je vais refaire des essais pour trouver d'autres points test. On y arrivera, sacrebleu ! Amitiés. Alain.
Lundi 20 avril : Les problèmes rencontrés par Winnie ont mis en évidence le manque de profondeur de mon étude sur ce récepteur de télécommande TEXTON. Afin d'y porter remède, je me suis attelé à relever le schéma électronique et identifier plus exactement les composants et leur rôle. Je pense être arrivé à une mouture permettant un réel diagnostic de ce qui peut être en panne sur ce récepteur.
Exemple : Symptôme : pas de verrouillage (le déverrouillage fonctionne). Essai sur table. Le potentiel en broche 1A reste à 12 Volts. Le signal en borne 21 est correct (impulsion à 5 Volts). Le transistor NPN est en coupure ou la résistance de 27 ohms est coupée ou dessoudée, sinon la piste du circuit imprimé est coupée.
Ce n'est que de l'électronique... Amitiés. Alain.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Lun 20 Avr 2009, 21:50:39
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
Sacré Alain il est pas mauvais ce p'tit jeunot ! :-D :neutral: :mrgreen:

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Mer 22 Avr 2009, 20:07:25
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
:sad: résultats des essais (décevants , pas en rapport avec tout le boulot fait par Alain):
test 1: 1565 mV au repos; entre 1200 et 1900 mV lors de l'appui sur la clé.
test 2: 0.85 V au repos; entre 1.5 & 3.5 V lors de l'envoi du code.
test 3: borne 19: reste Ă  0 V; sortie 5A: 12.6 V
tset 4: borne 21: rest Ă  0 V, sortie 2A Ă  13.1 V
test 5: borne 22 reste Ă  0 V; sortie 1A 13.1 V
test 6 et 7 non effectués.

Question Alain: Comme le microcontroleur reçoit bien un signal, mais n'en est pas satisfait, n'est ce pas simplement un problème de synchronisation entre code émi et code attendu?
La manip de synchronisation décrite dans le manuel Peugeot ne m'apparait pas concluante: "dans le cas où le client a appuyé sur l'émetteur en étant hors de portée du récepteur, il se peut que le récepteur soit désynchronisé du fait de la partie évolutive du codage. Le récepteur ne répond plus aux ordres de l'émetteur, il faut alors resynchroniser le récepteur et l'émetteur.
Pour cela il faut mettre le contact et appuyer sur un des boutons de l'émetteur moins de 30 secondes après la mise du contact."

Pour faire cela "sur table", il devrait suffire d'alimenter le + contact (entrée 2B) en sus de la 3B, et d'appuyer sur la clé dans les 30 secondes?

_________________
205 D 1992 de 280 000


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Mer 22 Avr 2009, 20:44:51
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Bonsoir Winnie. Il faut faire le test 7 du moins en l'absence de + 12 V ( + contact) sur la broche 2B afin de vérifier qu'il n'y a pas un niveau haut (+ 5 V) sur la borne 5, car un niveau haut en borne 5 provoque le maintien à zéro Volt des bornes 21 et 22. Mais si la borne 19 reste elle aussi au niveau bas lors de l'action sur l'émetteur, ce n'est plus une question d'inhibition.
Désynchronisation ? Pourquoi pas. Ce que tu écris pour faire l'essai est correct. Je ferai l'essai avec ma deuxième clé : j'appuierai 50 fois sur le bouton, hors de portée du récepteur et je viendrai à proximité de la voiture pour la 51ème fois.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Jeu 23 Avr 2009, 6:09:27
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 990
Localisation: 54
Roule en: 605 TD 2.5l
Le test 7 est > 0:
borne 2B non raccordée: borne 5 = 0 V; borne 6 = 5 V
borne 2B raccordée: borne 5 = 5 V; borne 6 = 0 V
La manip de synchro (action sur la clé moins de 30 s après avoir alimenté 2B) ne change aucun résultat

_________________
205 D 1992 de 280 000


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Jeu 23 Avr 2009, 10:45:52
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Bonjour winnie. Il semble que le module récepteur TEXTON soit en (mauvaise) panne. Toutefois il convient pour être sûr de faire les tests avec les 3 clés (signal en 20, rien en 19 et re-tentative après "synchronisation"). Quoi qu'il en soit, ne jette rien ; je n'ai pas encore tous les renseignements. Je vais compléter l'article avec le schéma de l'émetteur-clé (ça n'apportera rien présentement, c'est juste pour rendre l'ensemble cohérent).

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [GUIDE] CONDAMNATION CENTRALISEE : Essai du rĂ©cepteur HF
MessagePostĂ©: Jeu 23 Avr 2009, 22:49:44
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
Juste pour info : la ref du µ controlleur me fait penser à mes souvenirs de canal en free ... :mrgreen:
Bref il est effaçable aux UV et programable electriquement , j'avais d'ailleurs un programateur pour ça !
Il faut disposer d'une eprom style 27 16 ou plus avec le prog resident pour le transferer vers le µC
ça n'aire point Michel mais ça informe au moins mais comme le dit très justement Alain : Ne jette rien Michel
mais lĂ  je te fait confiance :smile:

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 57 messages ]  Aller Ă  la page 1, 2, 3  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :
cron


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck - Copie même partielle interdite ©

Powered by phpBB © 2023
