 Sujet du message: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 01 Mar 2007, 9:42:25
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Mer 28 Fév 2007, 0:00:00
Messages: 2328
Localisation: woustviller 57
Regroupement dans ce post de toutes les photos et schemas d'echappements de nos 605.

Lien vers petits conseils Oscaro de Rémi Bricol'tout

Maladie d'un echappement

Remplacement d'un echappement


2.5 TD

Marque Rosi et Walter le silencieux


les raccords

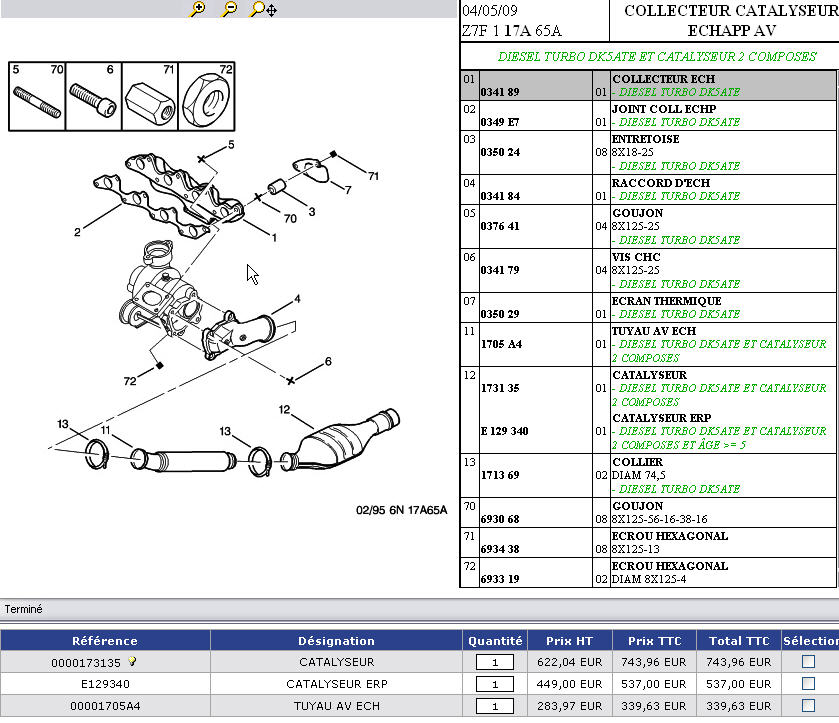

Les catalyseurs (ou non) du 2.5TD
2 Variantes dont 1 ERP ??
catadk5.jpg [ 140.97 Kio | Vu 31769 fois ]

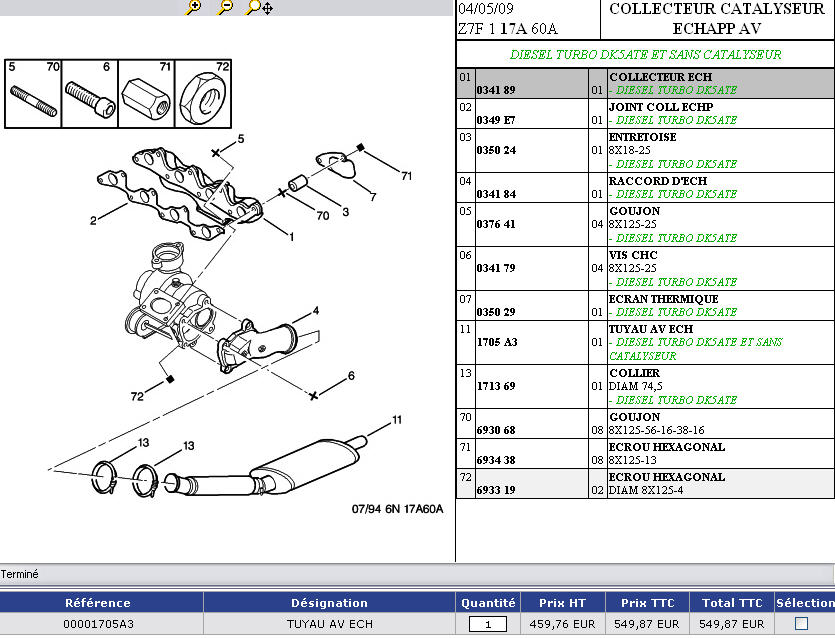

Version non catalysée mais qui comprend tout de même la partie 11 avec
nocatadk5.jpg [ 117.99 Kio | Vu 31766 fois ]


Collecteur


2.1 TD

ES9 :

Les tarifs :
tarifechapes9.jpg [ 21.23 Kio | Vu 32442 fois ]


ZPJ :


ZPJ4 :


_________________
ENERFATHER - René
Ex 605 SV3.0 phase 1 (1990) - 215 000 km(vendue)
807 V6 Pullman (2003) - 116 000 km
Mercedes ML 270 (2003) - 180 000 km


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message:
MessagePosté: Mer 04 Avr 2007, 16:12:52
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
:uuuup: Regroupement dans ce post de tous les echappements de 605 pour schemas et photos, donc si vous avez cela, vous pouvez les mettre dans ce post, nous les remettrons en tête de topic après.

Merci


Haut
 Profil

 Sujet du message:
MessagePosté: Mer 04 Avr 2007, 18:21:28
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 305
Donc,il n'y'a pas de catalyseur sur le 2.1td ?

_________________
Avant:605 srdt 2.1l 04/95<br />Maintenant:Espace IV 2.2dci 150ch privilège 01/2003<br />ZX 1.4l de 1992 increvable heureusement elle depanne bien...<br />


Haut
 Profil

 Sujet du message:
MessagePosté: Mer 04 Avr 2007, 18:39:56
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Si, il y a plusieurs schemas selon le type mines et l'année, il faut que je les rajoutes


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 21 Mai 2009, 20:17:14
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Quelqu'un peut me dire s'il y a une sorte de joint au niveau du raccordement entre le collecteur avant d'échappement et la première partie du pot.

J'ai une fuite à ce niveau là à cause d'une des deux vis cassées, j'avais vu il me semble sur un pot de R21 une sorte de joint fait dans une sorte de tresse, et j'ai l'impression que même avec la deuxième vis de fixation ce sera pas forcement étanche ?

_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 21 Mai 2009, 20:21:55
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Regardes sur le catalogue Bosal
http://www.catalogue.bosal.com/pages/ex ... search.php

Mais je crois qu'il y a rien pour cette étanchéité


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 21 Mai 2009, 20:45:59
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1

Merci pour l'info, il semble que le schéma qu'il y a bien un joint, la réf: est 256-781 mais je ne suis pas sur qu'il soit au niveau que je pensais !
On dirait bien qu'ils sont au niveau de la partie catalytique du pot.

Il va falloir que je retourne sous la voiture :ko:

_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 21 Mai 2009, 20:49:26
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Parcmetre a écrit:

Il va falloir que je retourne sous la voiture :ko:


OK, vas-y, j'attends ta réponse :loll: je bouge pas


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 21 Mai 2009, 21:06:24
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Citation:
OK, vas-y, j'attends ta réponse :loll: je bouge pas


Qu'est ce que je ferais pas pour toi ! J'ai essayé, mais dans le garage impossible de passer dessous.

il te faudra attendre demain, mais tu peux aller dormir d'ici là :loll:

_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 21 Mai 2009, 21:59:53
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Mar 20 Mar 2007, 0:00:00
Messages: 257
Localisation: Luxembourg
enerfather a écrit:
ES9 :
Les tarifs :
tarifechapes9.jpg [ 21.23 Kio | Vu 32150 fois ]



Tarifs à géométrie variable puisqu'il y a 2 semaines au Lux, ça donnait ça :
- Silencieux AR : 230,15 HT (264,67 TTC)
- Tuyau INTM ECH : 528,31 HT (607,56 TTC)
... pour arriver à une différence de 17 euros HT au final !

_________________
ex 605 V6 ES9 SV - 194cv Din - 90.000km (248.000km) - 1998 - SV toutes options - Noir Onyx (P3XY)


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Sam 23 Mai 2009, 12:00:42
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Alors bonne nuit ?

Voila l'image a la sortie du collecteur avant. Pour m'en sortir j'envisage deux solutions, soit avec un casse boulon pour voir si j'y arrive, et en dernier recours, percer à 8 ou 9 et finir avec un tourne à gauche de 10.

Ce qui m'inquiète c'est que si je rate le perçage c'est foutu pour la suite, et pour le tourne a gauche, le manque de place pour travailler. L'image est trompeuse.
J'ai vraiment pas envi de sortie le collecteur :ko:
J'ai acheté un extracteur ce matin, les conseils de Facom pour un boulon de 10 sont : perçage à 5 et extracteur de 6 :porte:


C'est sur cette partie je crois que se trouve le joint, mais ce n'est pas celle qui m'intéresse. C'est là que se rejoignent les collecteurs AV et AR


_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Dim 31 Mai 2009, 10:24:22
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mar 19 Mai 2009, 13:08:59
Messages: 33
Roule en: 605 TD 2.1l
pour ceux que ca interesse j ai une solution pour payer beaucoup moins cher , le silencieux intermediaire et le silencieux arriere , c est garanti 2ans , moi je les ai achetés il y as 2 ans , 93 euros frais de port compris !! c est du neuf et ca ne bouge pas , c est vendu avec les accesoires colliers , silent blocs , mais je pense que certains connaissent le site

_________________
605 srdt 2,1 td 1990 limited edition, 232000 km


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Dim 31 Mai 2009, 11:00:59
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Oui sur Ebay :smile: mais ils ne font pas toutes les motorisations, comme pour l'ES9 par exemple.
La meilleure méthode, c'est de virer l'intermédiaire carrément...


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 01 Oct 2009, 13:31:42
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 27 Sep 2009, 15:37:05
Messages: 4
Roule en: 605 PRV ph1
bonjour a tous voila mon probleme injecteur 2 et 3 que je viens de remplacer car la titine tourné sur 2 patte et pot echapement percé a l'arriere je me demande ci c'est le catalyseur ou le silencieux arriere auriez vous un shema et savoir ci ont pe le remplacer par un tube merci d'avance :sos:

_________________
605 SRI
06/1993
134000KMS


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 01 Oct 2009, 21:57:28
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Je ne comprends pas trop le sens de la question à savoir que tu demandes l'endroit où c'est percé alors que tu as l'air de savoir pertinemment que c'est l'arrière, donc en l'occurrence le silencieux.

Également pour savoir où se situe cette fuite, il faudrait peut-être se coucher sous la voiture moteur en route et de là une fuite de gazs d'échappement, c'est bien visible.

Pour le schéma de la ligne, je te donne ce lien Bosal
http://www.catalogue.bosal.com/pages/ex ... &model=605

Celui-ci devrait te permettre de comprendre, la manière dont est faite une ligne, quoique dans ce topic depuis le début, cela est explicite avec les différents schémas, le catalyseur est toujours en sortie moteur et les silencieux à la suite...


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Ven 02 Oct 2009, 7:10:58
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 27 Sep 2009, 15:37:05
Messages: 4
Roule en: 605 PRV ph1
bonjour
oui jai bien regarder sous la voiture et c'est le silencieux intermediere arriere qui a un trou

_________________
605 SRI
06/1993
134000KMS


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Ven 02 Oct 2009, 8:13:21
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Mar 12 Aoû 2008, 23:00:00
Messages: 2075
Roule en: Autre
Donc sur la fiche bosal: c'est le 190-879 qui est donc percé ?

Pour tes pertes de puissance (suite au mp), je ne pense pas qu'un échappement
plus libre diminue les performances moteur.


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 15 Avr 2010, 16:45:32
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Quelqu'un connaît-il cette société a Pont à Mousson (54) ==> Planète échappement

A priori, les prix ne sont pas chers du tout pour un 2L 16v, soit 50€ le silencieux AR et 39€ le silencieux intermédiaire.
http://www.leboncoin.fr/equipement_auto ... tm?ca=11_s
http://www.leboncoin.fr/equipement_auto ... tm?ca=11_s

La question est de savoir si c'est sérieux de passer une commande chez eux, que ce soit en terme de qualité que de service (envoi)


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Jeu 10 Juin 2010, 1:13:54
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Jeu 22 Avr 2010, 16:57:51
Messages: 52
Localisation: 37 indre et loire
Roule en: 605 16s 2l
je crois que je vais commander à cette fameuse société pour le silencieux arriere de ma nouvelle 605...acier alluminisé,ca ne peut qu'etre mieux que du bosal ou autre,pour la 206,j'en suis au 4eme en 8 ans!et qu'on ne me parle pas de la monte d'origine,elle a tenu 3ans!ma foi ,je vous tiendrais au courant...

-- Edit du Jeu 10 Juin 2010, 2:13:54 --

bon,ben j'ai commandé chez eux,reçu sans problème ,ça a l'air d'être correct,on verra à l'usage...les parties avant et arrière sont peintes avec une couche de peinture alu,sinon ça ressemble à un pot classique...seule la forme est différente,au lieu d'être ovale,c'est plutôt losange...je vous dirais pour la longévité! :smile:

_________________
605 sri 04/92 236000 km vendue, maintenant, une 2.0 16v executive(6brfv2)gris Chateau de 07/96 145000km(189000 à ce jour , juin 2015) GPL (installé en 2002 à 77000km)


Haut
 Profil

 Sujet du message: Re: [ECHAPPEMENT] Photos + schemas toutes motorisations 605
MessagePosté: Lun 30 Aoû 2010, 19:11:39
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Dim 05 Avr 2009, 21:43:53
Messages: 925
Localisation: Alpes Maritimes
Roule en: 605 TCT 2l
Evidemment, avec l'age( bientôt 11 ans ) il fallait s'attendre un jour à une fuite sur le pot intermédiaire.
J'ai vu que certains l'ont supprimé sur le V6. J'aimerais savoir s'il y eu des suppressions sur le TCT et quel est le résultat ( bruit).

_________________
Joël
Actuelles :407 Phase II-2,2 - 09/2008 37 000 kms --- 106 Color Line 11/2002 49 000kms
Avant => 605 Executive 2L.Turbo Essence 150CV-6BRGXE-BVM -Gris Chateau- 09/ 1999- 83 500 kms
605 SLI - Phase 1 / 505 GTI / 504 TI / 304 S Berline / 304 S Coupé / 204 Coupé / Renault 8


Haut
 Profil

Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  [ 67 messages ]  Aller à la page 1, 2, 3, 4  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 2 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller à:
cron


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck - Copie même partielle interdite ©

Powered by phpBB © 2023
