 Sujet du message: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Sam 20 DĂ©c 2008, 15:31:27
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Jeu 08 Mar 2007, 0:00:00
Messages: 330
Localisation: Pornichet (44)
Roule en: Citroën
Lien Aceboard


Alors on va commencer par démonter la console centrale.

Dévissez la partie plastique à droite du volant, poussez-le vers la gauche ensuite pour dégager les 2 tétons.


Enlevez le bac du cendrier, en dessous vous avez 2 petites vis torx de 10

Enlevez ensuite l'autoradio, si vous avez le 6030 vous devez enfoncer quelque chose de fin et assez long dans les petit trous, capot ouvert.


Vous avez maintenant 4 boulons de 10 à dévisser :



Vous n'avez plus qu'à tirer et ça doit venir sans forcer .
Voilà les ampoules qui nous intéressent :


Alors moi j'avais ma donneuse d'organe :


Qui va bientĂ´t partir Ă  la ferraille


Plein d'ampoules lĂ  dessus :


Par contre, les portes-ampoules ne sont pas les même, obligé donc de bricoler un peu ...
Si vous achetez des ampoules en vrac vous devrez adapter aussi .


Et voilà je vois enfin la température choisie :



Vous pouvez maintenant remonter et on va passer aux ampoules de l'horloge.


Démontez la partie plastique à droite du volant si vous n'avez pas eu besoin de la première partie de ce dossier
Démontez ensuite la partie à gauche du volant, commencez par enlever le réhostat d'éclairage et la commande de hauteur des phares :

Dévissez ensuite la vis du dessous (torx de 10) et il y en a une planquée à l'interieur :



Tirez ensuite vers la gauche pour dégager le cran.

Vous avez ensuite 6 vis Ă  sortir :





Avant de tirer dessus comme un boeuf, il faut un petit tournevis plat pour dégager la languette qui se trouve au fond de l'aérateur supérieur :


Voilà ce qui nous intéresse :


Cette fois, les portes-ampoules Renault sont les mĂŞme.

Et hop ILLUMINATION ! :


Et voilĂ , rien de sorcier, comptez environ 2h / 2h30

_________________
2016 - 2017 605 ES9 Bva de 1998
2009 - 2014 605 Tct Bva GPL de 1998
2007 - 2009 605 SV 3.0 Bva GPL de 1995
2002 - 2007 Quatre autres 605 dont 3 SV 3.0 BVA et une 2l 8S


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 13 DĂ©c 2009, 0:49:29
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Jeu 10 Sep 2009, 19:34:37
Messages: 333
Localisation: 71
Roule en: Citroën
Bonsoir, j'ai une petite question pour la platine clim semi-auto, celle avec les boutons rotatifs.
Est-ce que ceux si sont éclairés normalement?Car moi les 2 ne sont pas éclairés, j'ai juste les voyants de répartition qui sont éclairés. merci

_________________
605 2.5 TD 10/1994 Phase 2 SRDT - 183000km - cuir - 2009 Ă  2011 Vendue
605 2.1 TD 1992 Phase 1 SRDT - 300000km - gris anthracite - Rendue l'âme contre un arbre - 2007
605 2.0 16V 1995 Phase 2 SLI - 155000km - vert bouteille - clim - Moteur décédé - 2007

Mon véhicule: zx 1.6i aura 219000km
Les anciennes: ax 1.0i, ax 1.4GT, zx 1.4 reflex carbu ,uno 1.4 sx carbu, fiesta 1.1


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 13 DĂ©c 2009, 14:13:45
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 05 Avr 2009, 21:43:53
Messages: 925
Localisation: Alpes Maritimes
Roule en: 605 TCT 2l
C'est un tuto très bien fait par eliptyk.
eliptyk a Ă©crit:
Alors moi j'avais ma donneuse d'organe
Après l'avoir fait aussi, je déconseille le remplacement d'ampoules HS par des ampoules de récupération si vous ne voulez pas passer votre temps à démonter et remonter la console ou le bloc compteur. Il est préférable de toutes les remplacer par des neuves.

fab71 a Ă©crit:
question pour la platine clim semi-auto, celle avec les boutons rotatifs.
Est-ce que ceux si sont éclairés normalement?Car moi les 2 ne sont pas éclairés, j'ai juste les voyants de répartition qui sont éclairés
Les deux boutons rotatifs ( fleches et graduations ) et les sept boutons de commande sont éclairés dès l'allumage des veilleuses.

_________________
Joël
Actuelles :407 Phase II-2,2 - 09/2008 37 000 kms --- 106 Color Line 11/2002 49 000kms
Avant => 605 Executive 2L.Turbo Essence 150CV-6BRGXE-BVM -Gris Chateau- 09/ 1999- 83 500 kms
605 SLI - Phase 1 / 505 GTI / 504 TI / 304 S Berline / 304 S Coupé / 204 Coupé / Renault 8


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Lun 14 DĂ©c 2009, 18:30:53
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
eliptyk a Ă©crit:
... enfoncer quelque chose de fin et assez long dans les petit trous, capot ouvert.
Sans vouloir chinoiser... "Insérer une pige de diamètre 3,5 mm dans chacun des deux orifices de déverrouillage et tirer le poste vers soi."

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Sam 02 Jan 2010, 21:27:58
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Jeu 17 Sep 2009, 11:55:30
Messages: 25
Roule en: 605 TD 2.1l
bonjour
petite question pour les platines semi auto a bouton rotatif, qu'est ce qui est censé etre eclairé ? car moi la nuit je ne voit rien a part le bouton qui corespond a l'endroit ou l'air est envoyé donc c'est vraiment pas pratique pour mettre l'air au pied par exemple je suis obligé d'allumé le plafonié pour voir le bouton.
Jespere que j'ai etait clair dans mes explications.
Merci

_________________
Peugeot 605 2.1l SRDT Ann??e 95


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Sam 02 Jan 2010, 23:28:27
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
Suffit de lire au dessus ! :dodo:

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 03 Jan 2010, 13:42:49
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Jeu 17 Sep 2009, 11:55:30
Messages: 25
Roule en: 605 TD 2.1l
a oui j'avais du sauté cette ligne lol
meaculpa :???: :???:

_________________
Peugeot 605 2.1l SRDT Ann??e 95


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 06 Juin 2010, 17:58:53
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Jeu 10 Sep 2009, 19:34:37
Messages: 333
Localisation: 71
Roule en: Citroën
J'ai enfin changé les ampoules de la commande de clim, une semi-auto celle avec les boutons rotatifs,et les 4 ampoules HS comme dans mon autre voiture, une zx.
C'est bizarre que ces ampoules grillent toutes comme ça presque simultanément :???:

_________________
605 2.5 TD 10/1994 Phase 2 SRDT - 183000km - cuir - 2009 Ă  2011 Vendue
605 2.1 TD 1992 Phase 1 SRDT - 300000km - gris anthracite - Rendue l'âme contre un arbre - 2007
605 2.0 16V 1995 Phase 2 SLI - 155000km - vert bouteille - clim - Moteur décédé - 2007

Mon véhicule: zx 1.6i aura 219000km
Les anciennes: ax 1.0i, ax 1.4GT, zx 1.4 reflex carbu ,uno 1.4 sx carbu, fiesta 1.1


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Mer 28 Juil 2010, 20:39:40
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Ma platine de clim est légèrement différente, les ampoules sont a l'intérieur.

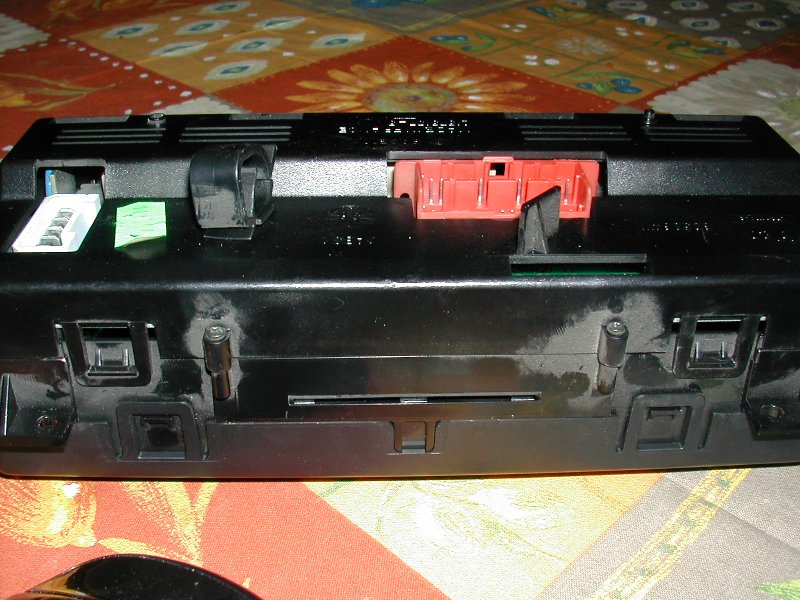

Voilà une vue extérieure on note l'absence d'ampoules comme sur celle d'Elyptic
605 001.JPG
605 001.JPG [ 119.06 Kio | Vu 29515 fois ]

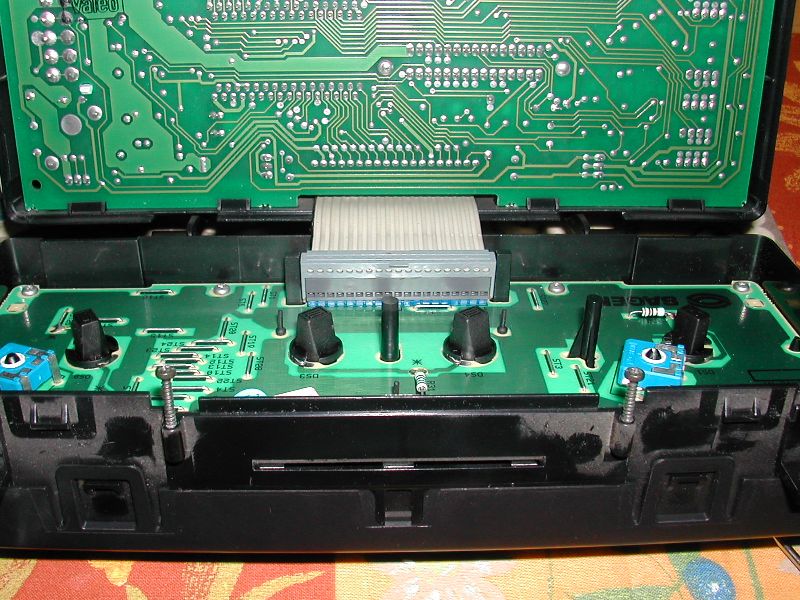

Vue de l'intérieur il y a bien les quatre ampoules, deux pour les boutons rotatifs et deux pour les indicateurs d'action
605 002.JPG
605 002.JPG [ 126.6 Kio | Vu 29515 fois ]

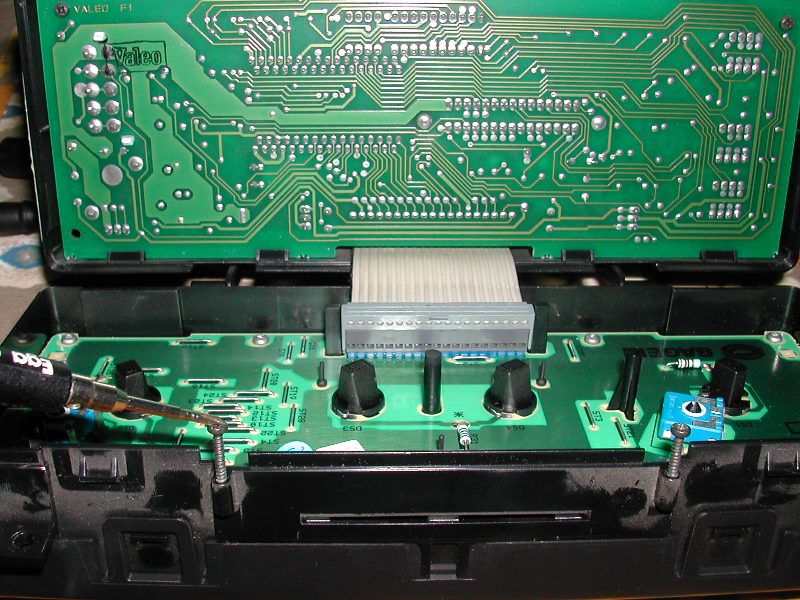

Je pointe du tournevis les deux vis a sortir sur le haut
605 003.JPG
605 003.JPG [ 127.68 Kio | Vu 29515 fois ]


Maintenant l'emplacement de la vis du bas. J'ai laissé les deux ergots pour faire pivoter, mais on peut aussi les ouvrir pour enlever la facade.
605 004.JPG
605 004.JPG [ 110.92 Kio | Vu 29515 fois ]

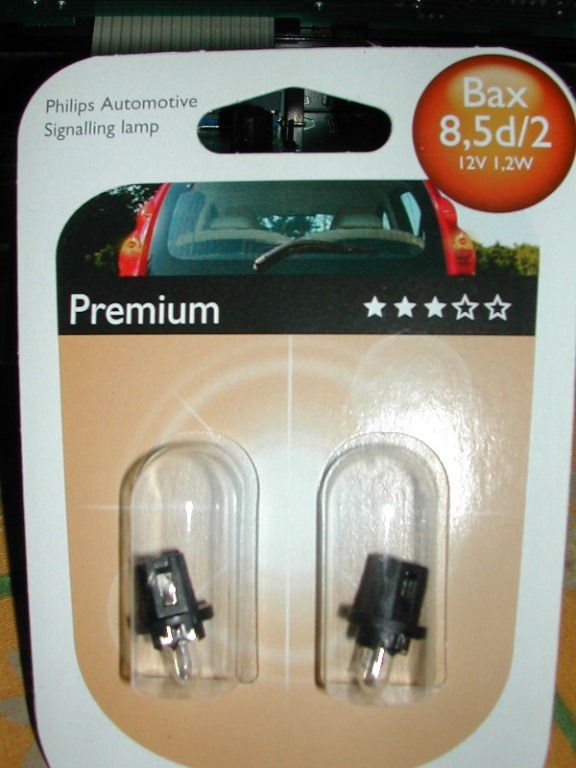

Voilà les ampoules que j'ai utilisé en remplacement


605 005.JPG
605 005.JPG [ 90.29 Kio | Vu 29515 fois ]


_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.
Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Mer 28 Juil 2010, 20:45:57
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Jeu 10 Sep 2009, 19:34:37
Messages: 333
Localisation: 71
Roule en: Citroën
Des ampoules avec les portes-ampoules compris :shock: Jamais vu encore en magasin.

_________________
605 2.5 TD 10/1994 Phase 2 SRDT - 183000km - cuir - 2009 Ă  2011 Vendue
605 2.1 TD 1992 Phase 1 SRDT - 300000km - gris anthracite - Rendue l'âme contre un arbre - 2007
605 2.0 16V 1995 Phase 2 SLI - 155000km - vert bouteille - clim - Moteur décédé - 2007

Mon véhicule: zx 1.6i aura 219000km
Les anciennes: ax 1.0i, ax 1.4GT, zx 1.4 reflex carbu ,uno 1.4 sx carbu, fiesta 1.1


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Mer 28 Juil 2010, 21:06:51
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
C'est en vente libre chez Norauto :twisted:

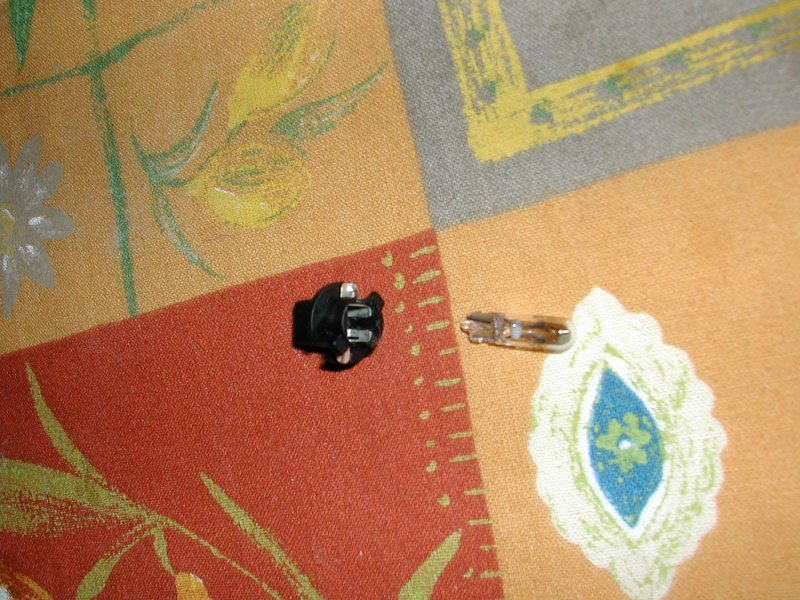

L'ensemble après démontage
605 006.JPG
605 006.JPG [ 122.44 Kio | Vu 29509 fois ]

_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Sam 18 Sep 2010, 21:05:59
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mar 03 AoĂ» 2010, 11:03:57
Messages: 40
Localisation: 78
Roule en: 605 TD 2.5l
Super tuto, merci bien, car j'ai commencé à tout démonté et punaise les deux vis sous le cendrier, pas vu, la vis derrière l'autoradio, pas vu... Merci bien pour le coup de main.
Je vois enfin la température de ma clim.

Moi par contre j'ai bidouillé. J'avais des ampoules mais rien pour la petite de la température, alors une ampoules avec support, pour le cendrier, un coup de fer à souder et hop, ça brille :smile:

Merci encore et bravo pour le tuto.

_________________
PEUGEOT 605 2.5 TD - 130cv (7 fiscaux) - 02.1996 - version SRDT - Bleu (mais je ne sais pas lequel)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 19 Sep 2010, 0:23:35
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Indi a Ă©crit:
Moi par contre j'ai bidouillé. J'avais des ampoules mais rien pour la petite de la température, alors une ampoules avec support, pour le cendrier, un coup de fer à souder et hop, ça brille :smile:


Rien compris, c'est quoi cette bidouille de soudure, une ampoule c'est une ampoule, on la remplace et c'est tout, j'ai jamais vu faire des soudures pour mettre des ampoules ou alors explique-toi un peu mieux :???:


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 19 Sep 2010, 0:39:45
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mar 03 AoĂ» 2010, 11:03:57
Messages: 40
Localisation: 78
Roule en: 605 TD 2.5l
Sur ma platine de clim (clim auto), j'ai trois ampoules. Deux de tailles heu enfin de même taille quoi, pour les boutons. Et une autre celle pour afficher la T° et plus petite au niveau du support et l'ampoule était bloqué dans le support. Conséquence -> ampoule cassée en essayant de la retirer donc fallait que je trouve autre chose.
J'avais une ampoule avec la fiche destinée à éclairer le cendrier que j'ai utilisé.
La fiche possède deux tétons en métal que j'ai rabattu le long de la fiche pour toucher les contact de la platine et un coup de fer à souder. Pas eu besoin de mettre des tonnes d'étain et quand faudra la changer, ben je referais une autre bidouille, je verrai après. Je pense quand même que je garderai mon système car des ampoules de la taille de celle destinée à éclairer le cendrier, j'en ai.

Voilà, suis je plus clair comme ça ?!

_________________
PEUGEOT 605 2.5 TD - 130cv (7 fiscaux) - 02.1996 - version SRDT - Bleu (mais je ne sais pas lequel)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 19 Sep 2010, 0:45:40
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Indi a Ă©crit:

Voilà, suis je plus clair comme ça ?!


A peu près :roll: des photos pour étayer auraient été les bienvenues

Ceci dit d'après ce que je peux comprendre, je sais que ce sont des éléments difficiles a manipuler (pour avoir fait plusieurs fois) mais au point d'aller jusque de la soudure.... :roll:


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Dim 19 Sep 2010, 0:51:14
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mar 03 AoĂ» 2010, 11:03:57
Messages: 40
Localisation: 78
Roule en: 605 TD 2.5l
un petit point d'Ă©tain de coute pas grand chose et lĂ  je suis sur que la fiche ne bougera pas et que le contact se fera bien :smile:

_________________
PEUGEOT 605 2.5 TD - 130cv (7 fiscaux) - 02.1996 - version SRDT - Bleu (mais je ne sais pas lequel)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge ph2
MessagePostĂ©: Lun 25 Oct 2010, 10:26:03
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Lun 27 Sep 2010, 22:15:14
Messages: 85
Roule en: 605 TD 2.5l
très bon tuto. j'ai vraiment apprécié les explications concernant les démontages.
dans la RTA il te font démonter tout l'habitacle pour démonter la console (console basse, levier de vitesse, volant.... un truc de fou :???: ), pour changer une ampoule ou deux au niveau de laplatine de clim c'est abusé.

-- Edit du Ven 15 Oct 2010, 12:47:29 --

bon, je vais devoir m'y coller aussi, a ces changements d'ampoules...
mais je me demande si je vais pas adapter des leds jaune 12V (led speciale 0.59 euros chez conrad) a la place des ampoules a incandescence, la longevite est quand meme nettement meilleure.


petit complement au niveau du changement des ampoules horloge/thermometre:

pour enlever le cache au gauche du volant il faut d'abord en extraire le bouton de hauteur des phares et celui de luminosite du tableau de bord. pour faire cela il faut introduire un regle metallique par le dessus de ces boutons puis tirer. les autres faces sont denuees de clips donc ca ne vient pas !

_________________
actuel => 605 TD 2.5 exec (DK5ATE), millesime 97, 212000 kms, executive, 6BTHY2
avant : fiat tipo 1.6 carbu (crashed), 306 1.4i (culasse HS)


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge p
MessagePostĂ©: Dim 10 Avr 2011, 11:15:56
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 10 Juin 2007, 23:00:00
Messages: 312
Roule en: 605 TD 2.5l
bonjour a tous,y'a un truc que j'ai pas compris,la console de clim auto,elle est clipsé?(faut il vraiment enlebé tout le panneau qui entoure l'autoradio,cendrier,boutons) :mad:

_________________
peugeot 605 2.5SVDT de 1995;305000km! phase 2 (DK5ATE) gris fonce, jantes de 607,interieur cuir


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge p
MessagePostĂ©: Dim 10 Avr 2011, 12:04:06
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Jeu 10 Sep 2009, 19:34:37
Messages: 333
Localisation: 71
Roule en: Citroën
Oui il faut enlever le panneau, qui n'est pas si difficile que ça en n'as l'air, car la platine de clim est fixée avec 4 écrous ou vis(je ne sais plus) sur le panneau.

_________________
605 2.5 TD 10/1994 Phase 2 SRDT - 183000km - cuir - 2009 Ă  2011 Vendue
605 2.1 TD 1992 Phase 1 SRDT - 300000km - gris anthracite - Rendue l'âme contre un arbre - 2007
605 2.0 16V 1995 Phase 2 SLI - 155000km - vert bouteille - clim - Moteur décédé - 2007

Mon véhicule: zx 1.6i aura 219000km
Les anciennes: ax 1.0i, ax 1.4GT, zx 1.4 reflex carbu ,uno 1.4 sx carbu, fiesta 1.1


Haut
 Profil

 Sujet du message: Re: [TUTO] Changement des ampoules platine clim et horloge p
MessagePostĂ©: Dim 10 Avr 2011, 12:18:33
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Dim 10 Juin 2007, 23:00:00
Messages: 312
Roule en: 605 TD 2.5l
ok je comprend mieux,bon ben ya plus qu'a mis mettre j'ai l'ampoule de temperature grillé! merci de ton aide :smile:

-- Edit du Dim 10 Avr 2011, 13:18:33 --

je suppose que les ampoules sont celles de la photo un peu plus haut dans le post(12v;1.2w) :smile:

_________________
peugeot 605 2.5SVDT de 1995;305000km! phase 2 (DK5ATE) gris fonce, jantes de 607,interieur cuir


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 26 messages ]  Aller Ă  la page 1, 2  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 3 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck - Copie même partielle interdite ©

Powered by phpBB © 2023
