Alors voilà , cet après midi j'avais plusieurs choses a faire coté passage de roue passager.
Recherche pompe à eau pour possible fuite de LDR , et changement pompe lave glace.
La pompe je crois l'avoir trouvée sur le haut du moteur, la pompe lave glace sans difficulté comme expliqué dans un tuto à ce sujet.
Et à y être je me suis lancé à la recherche de cette fameuse vis de vidange du bloc moteur sur le PRV

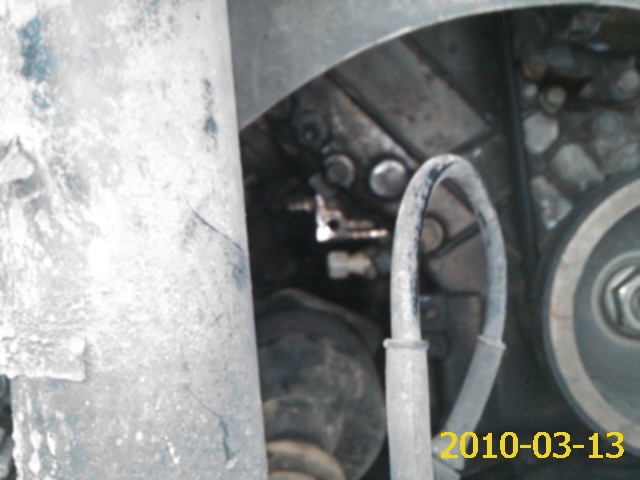

Dans un premier temps j'ai cherché sur le coté droit du moteur, face a moi quand je regarde par le passage de roue. J'ai vu un truc bizarre mais placé un peu trop haut sur le bloc moteur, je mets une photo au cas ou quelqu'un sait ce que c'est ? J'ai démonté, rien de coule, ni huile ni LDR
Et enfin a bout d'idée, j'ai regardé le schéma proposé sur l' EA et j'ai remarqué qu'on voyait un bout d'échappement

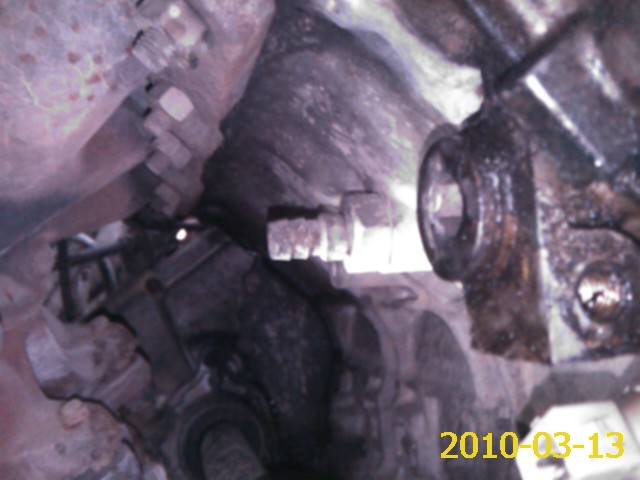

J'ai donc orienté ma recherche sur l'arrière du bloc moteur et j'ai vu ce que vous voyez sur l'image.

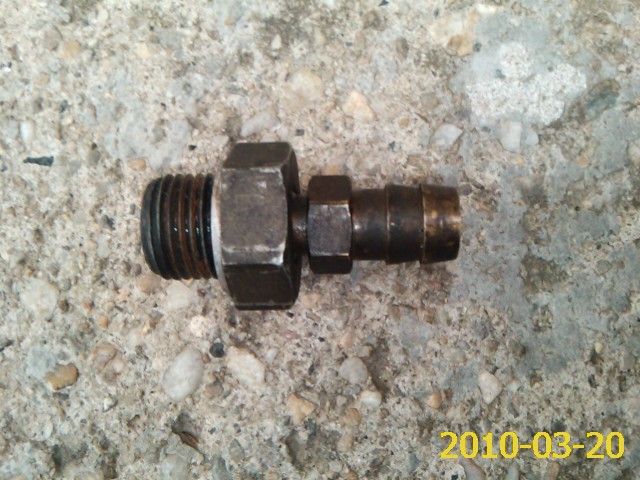

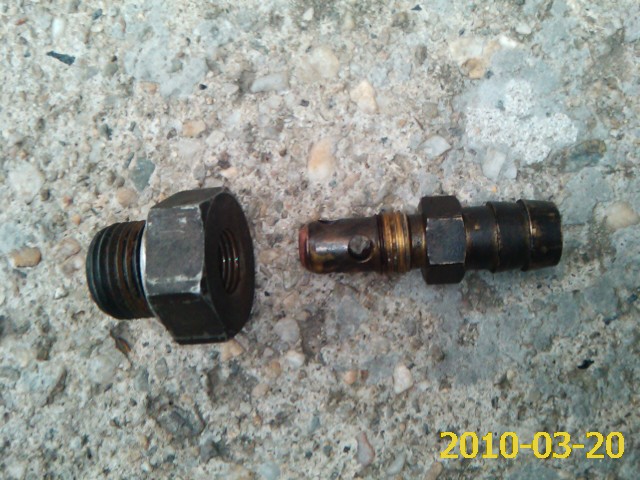

Pour moi c'est de ce coté là que ça se passe, si l'un d'entre nous pouvait confirmer, sinon, un de ces 4 je dévisserai cet écrou percé qui est foutu comme la vis de vidange du radiateur moteur. C'est du 22 mm quand même. Il y a aussi cette vis six pans que l'on voit au premier plan, mais cet embout me plait bien.
Sur l'image, en haut on voit très bien le collecteur arrière d'échappement.
-- Edit du Sam 13 Mar 2010, 23:24:26 --

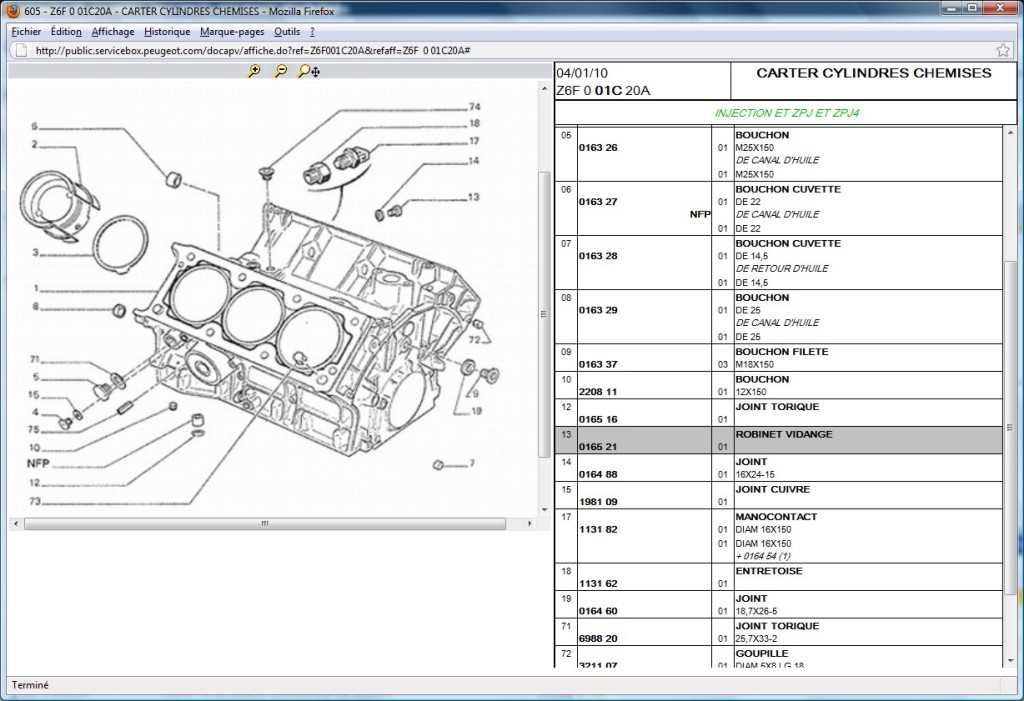

Sur l'éclaté du Service Box on voit que le robinet de vidange (13) est bien dans ce secteur, à l'opposé du filtre a huile, et derrière le manocontact (17)
Je pense que ma mystérieuse vis six pans est la (9) (bouchon fileté)
Commentaire: Service Box du carter cylindres
Carter cylindres ZPJ et ZPJ4.jpg [ 151.08 Kio | Vu 18986 fois ]
L'édition du message a foutu le merdier dans l'ordre des images !!!
rien !
