 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Mar 19 Mai 2009, 12:12:15
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 13 DĂ©c 2008, 14:33:54
Messages: 28
Roule en: 605 TD 2.5l
Mon moteur de lève vitre conducteur fonctionne mais le câble s'est rompue.
Est-ce que je peut changer que le câble?
Si oui, comment et avec quel type de câble(je ne veux pas tout démonter une seconde fois pour rien)?

_________________
2.5L TD executive


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Mar 19 Mai 2009, 12:14:28
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
ici tu as un tuto qui explique comment remettre les câbles
http://peugeot605.forumeurs.fr/demontage-reparation-lve-conducteur-phase-t3262.html


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 10:41:14
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5794
Localisation: Ardèche (07)
Roule en: Autre
J'ai bien reçu ce matin le guide plastique envoyé par Club605, merci à lui ! (très bien empaqueté) :razz:
La patte de renfort mentionnée sur ma première photomontage n'existe pas, mais le renfort global est bel et bien présent :smile: J'ai mis à jour les photos en page 1.

Par contre, je n'arrive pas à refixer les câbles sur le guide, un des deux câbles est trop court de 10 cm malgré toutes mes tentatives en rebranchant le moteur à la portière !
Eliptyk parle de ce problème dans le tuto, mais comment a-t-il fait pour récupérer ces 10 cm sans démonter l'enrouleur ? c'est mission impossible ! :sos: :sos:

PS : le moteur était assez chaud, peut-être que mes câbles sont mal enroulés autour de la poulie ? :mad:

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 10:43:07
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Regardes dans ce topic, peut-être qu'il te faut en dérouler un peu de la poulie
http://peugeot605.forumeurs.fr/demontage-reparation-lve-conducteur-phase-t3262.html


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 11:06:59
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 10 Jan 2009, 21:13:06
Messages: 493
Roule en: 605 PRV ph2
Salut Franck :razz:

Je serai toi, je démonte ma poulie enrouleur car il dois y avoir une couille !
Ensuite suis le liens que Gilles a mis, ça dois t'aider.J'ai déjà eu un problème similaire que toi, c'est galère !!!!!!!!!!! Il faut "piger" le truc,chose pas simple :buveur5:

_________________
Mercedes Class E 220 D Full options.
Futur Mercedes Class C c320 CDI.
605 v6 PRV V6 BVA Full options A vendre.
Heu... des Outils & un VĂ©lo aussi!


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 14:28:03
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5794
Localisation: Ardèche (07)
Roule en: Autre
Je pense que j'ai fait l'erreur de toucher au bouton du LVE après que le guide ait cassé, je n'aurai pas dû :sad:
Sinon cet autre tuto je le connais mais j'espérais vraiment éviter le ré-enroulement de misère... pas le choix apparemment...

-- Edit du Sam 23 Mai 2009, 15:28:03 --

Une fois les 3 vis torx enlevée, le mécanisme s'ouvre sans forcer et j'ai alors retrouvé direct les 10 cm de câble qu'il me manque pour le guide :dents: :


ça a déjà été dit mais je fais une piqûre de rappel car manifestement c'est l'erreur que j'ai faite :
si votre mécanisme lâche, généralement le guide qui casse si c'est une phase 2, ne surtout plus appuyer sur le bouton de montée/descente !

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 14:35:54
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Je ne sais pas si c'est une impression d'optique de la photo, mais ton guide plastique de phase 1 me paraît légèrement tordu.


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 15:18:03
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5794
Localisation: Ardèche (07)
Roule en: Autre
Club605 m'a aussi filé un guide de phase 1 pour côté passager (en prévision si un jour le mien de ph2 lâche), qui lui est tordu (il m'avait averti).
Mais sur celui des photos (côté conducteur), non il est vraiment nickel :smile: Après, c'est une pièce plastique dans tous les cas, donc peut-être pas parfaitement droite sur une photo zoomée, c'est pareil pour toutes.

Une autre photo du bobinage avant de le défaire et refaire :


Grâce au tuto de marcaureleii, je suis arrivé à réparer l'ensemble :smile:
Voici l'ensemble remonté :


Avant de replacer le tout dans la portière, il est préférable de le tester à l'extérieur avec le moteur branché :


ça coulisse parfaitement :-D

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 15:33:45
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Très intéressant tout ça :-D

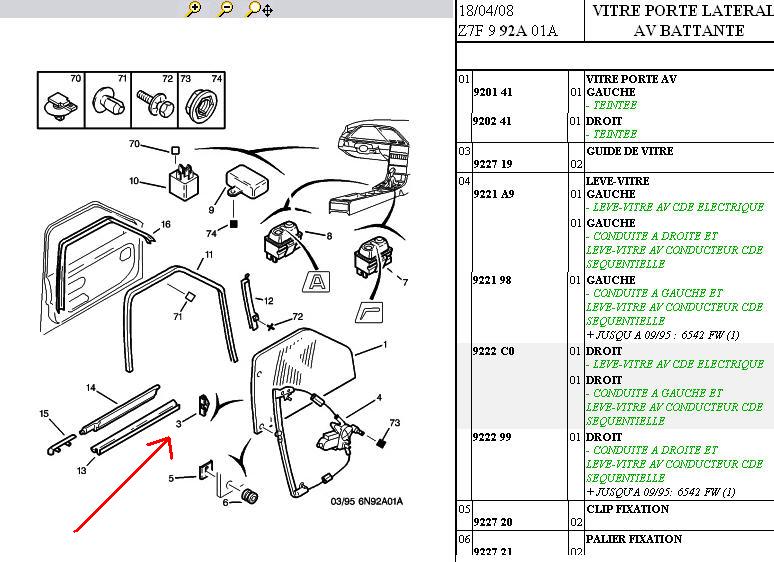

Franck, puisque tu as ce lève-vitre démonté, j'ai repéré sur un schéma, qu'un guide vitre se détaille (N°3), donc est-ce le fameux guide plastique ou autre chose.

guidevitre.jpg [ 85.35 Kio | Vu 25135 fois ]


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 17:46:49
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5794
Localisation: Ardèche (07)
Roule en: Autre
Ben oui il se détaille effectivement :shock: (c'est même marqué clairement "guide de vitre")
J'ai tellement lu partout sur le forum qu'il fallait racheter obligatoirement tout l'ensemble (confusion avec le reste qui est effectivement d'un seul bloc :???: ), que je n'ai pas vérifié sur le service-box !
Tant que tu y es, peux-tu regarder le prix TTC de ce guide stp ?
Par contre, regarde bien s'il se détaille sur phase 1, il ne faut pas acheter celui de phase 2 plus fragile (à moins qu'il l'ait renforcé pour la vente de pièces détachées ! cela arrive sur certaines pièces Peugeot j'ai déjà noté)

Sinon, j'en ai profité pour remplacer ma vitre légèrement micro-rayée par celle de mon ex-phase 2 :

Et j'ai aussi démonté la poulie du mécanisme LVE côté passager de mon ex-phase 2.
Outre le fait que l'ensemble soit scellé (millésime 95) contrairement à mon LVE côté conducteur (millésime 97), les poulies ne sont malheureusement pas identiques bien que ressemblantes dans leurs dimensions générales (diamètre et largeur) :
Il manque surtout le crantage à l'intérieur nécessaire pour le mécanisme côté conducteur :

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 17:49:24
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 10 Jan 2009, 21:13:06
Messages: 493
Roule en: 605 PRV ph2
Bon boulot Franck :mrgreen:

J'en profite pour dire qu'il me reste un LVE complet Pseudo Ph3 + un plastique de coté conducteur PRV ph1 sv12 :smile:

_________________
Mercedes Class E 220 D Full options.
Futur Mercedes Class C c320 CDI.
605 v6 PRV V6 BVA Full options A vendre.
Heu... des Outils & un VĂ©lo aussi!


Dernière édition par Club605 le Sam 23 Mai 2009, 18:01:49, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 17:55:08
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Franck a Ă©crit:
Ben oui il se détaille effectivement :shock: (c'est même marqué clairement "guide de vitre")
J'ai tellement lu partout sur le forum qu'il fallait racheter obligatoirement tout l'ensemble (confusion avec le reste qui est effectivement d'un seul bloc :???: ), que je n'ai pas vérifié sur le service-box !
Tant que tu y es, peux-tu regarder le prix TTC de ce guide stp ?
Par contre, regarde bien s'il se détaille sur phase 1, il ne faut pas acheter celui de phase 2 plus fragile (à moins qu'il l'ait renforcé pour la vente de pièces détachées ! cela arrive sur certaines pièces Peugeot j'ai déjà noté)


il faudrait être vraiment sûr que ce soit bien de cette bonne pièce, car il me semble me souvenir d'un espèce de guide un peu bizarre qui coulisse dans le joint de vitre, j'avais eu un souci sur ma 2.5TD avec ça, il état sorti de son logement.

La réf est la même pour ph1 et ph2 ==> 9227 19 = 2.20 TTC :smile:

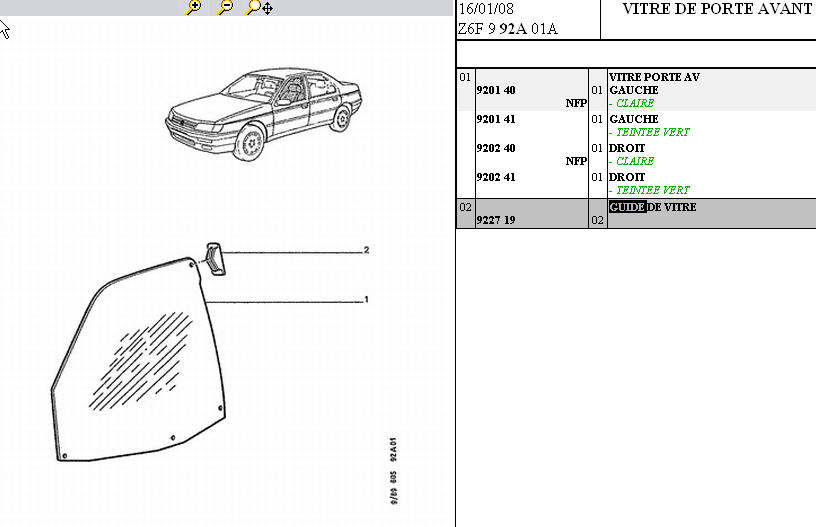

Schéma de la phase 1
guidevitreph1.jpg [ 45.82 Kio | Vu 24976 fois ]


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 17:57:21
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 10 Jan 2009, 21:13:06
Messages: 493
Roule en: 605 PRV ph2
Gilles, sur cette dernière photo oui c'est le guide (comme toute les 605) coté qui permet de maintenir la vitre l'or de ça monté.Il est belle est bien différent de l'autre

_________________
Mercedes Class E 220 D Full options.
Futur Mercedes Class C c320 CDI.
605 v6 PRV V6 BVA Full options A vendre.
Heu... des Outils & un VĂ©lo aussi!


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 17:59:02
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Donc rien à voir avec le fameux guide plastique du lève-vitre ? C'est autre chose cette pièce alors ?


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 17:59:09
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 10 Jan 2009, 21:13:06
Messages: 493
Roule en: 605 PRV ph2
c'est même marqué clairement "guide de vitre" comme dit Franck c'est un peux mal foutu leur truc ca laisse a confusion !!!

_________________
Mercedes Class E 220 D Full options.
Futur Mercedes Class C c320 CDI.
605 v6 PRV V6 BVA Full options A vendre.
Heu... des Outils & un VĂ©lo aussi!


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 17:59:28
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5794
Localisation: Ardèche (07)
Roule en: Autre
LĂ  on le voit mieux sur cette photo et je confirme les dires de Club605 : NON, ce n'est pas le fameux guide blanc qui casse dans le rail.
Ce que tu montres, c'est le guide noir accroché à la verticale de la vitre, visible sur mes deux vitres ci-dessus. Il est vrai que dans les deux cas, c'est un guide de vitre :wink:
Faux espoir donc :dents:

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 18:00:40
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Donc voilà, je voulais quand même être certain, de ma découverte, cela m'aurait étonné que ce soit ça :sad:


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Sam 23 Mai 2009, 18:06:27
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 10 Jan 2009, 21:13:06
Messages: 493
Roule en: 605 PRV ph2
Certes Gilles ! mais dommage car pour 2.20€ ça aurait été le bonheur hi hi hi :lol:

J'en profite pour dire que ce TUTO ce rempli de bonne chose.
BientĂ´t on va le monter les yeux fermer :lol: :razz:

_________________
Mercedes Class E 220 D Full options.
Futur Mercedes Class C c320 CDI.
605 v6 PRV V6 BVA Full options A vendre.
Heu... des Outils & un VĂ©lo aussi!


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Jeu 28 Mai 2009, 23:24:29
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Sam 13 DĂ©c 2008, 14:33:54
Messages: 28
Roule en: 605 TD 2.5l
Pour ceux qui de se demandent s'ils peuvent utiliser des câbles de VTT comme solution provisoire c'est OUI.
Je vient de le faire par contre il faux couper les embouts des câbles, les mettre en forme plutôt.
Pour ce qui est de la solidité des fils: les câbles de VTT sont plus épais que ceux du lève vitre.
D'ailleurs cette épaisseur pose une difficulté lors de l' enroulage autour de la poulie.
Le truc c'est que je me demande si le câble ne va pas sauté de la poulie.
Pour l'instant je l'ai utilisé peut de fois( je remonté le mécanisme le 28 mai) par sécurité je vais remonter ma vitre une
dernière fois et la laisser ainsi le temps de retrouver un lève vitre séquentielle.

_________________
2.5L TD executive


Haut
 Profil

 Sujet du message: Re: [TUTO] Remplacement du systeme de leve vitre electrique ph2
MessagePostĂ©: Ven 29 Mai 2009, 0:33:23
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5794
Localisation: Ardèche (07)
Roule en: Autre
Tu m'étonnes ! pour moi il est évident qu'au bout de quelques utilisations de ton bouton de LVE, ton câble va se barrer de la poulie :dents:
Pas de petits bruits bizarres quand tu remontes / baisses ta vitre ?... enfin si tu as osé y toucher :lol:

Par contre, je peux te faire cadeau (enfin si tu me paie les fdp ce serait bien quand même) des câbles d'un mécanisme LVE côté passager, par contre je ne peux pas te dire si la longueur est la même... je peux les mesurer si tu veux avant envoi !

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet Ce sujet est verrouillĂ©, vous ne pouvez pas Ă©diter de messages ou poster d’autres rĂ©ponses.  [ 52 messages ]  Aller Ă  la page PrĂ©cĂ©dente  1, 2, 3  Suivante

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck - Copie même partielle interdite ©

Powered by phpBB © 2023
