 Sujet du message: [TUTO] Montage radar de recul et afficheur dans le compteur
MessagePostĂ©: Mer 10 DĂ©c 2008, 2:00:47
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Sam 17 Mar 2007, 0:00:00
Messages: 1166
Localisation: Soria (Espagne)
Roule en: Autre
Posté le 26/03/2006 sur peugeot605.aceboard.fr

ça y est c'est monté et ça marche
[*]Ou se situe l'afficheur




[*]LĂ


[*]Installation





[*]Voila ça marche





[*]Les capteurs


_________________
PAUL-en Espagne
EX: 605 2.0L-16v PhaseII de 96 - 135 CV   "Rouge Vulcain Nacré"
AUDI-A8- V8 -3.3 Litres TDI Biturbo Quattro 225 CV. Boite Tiptronic - Couple: 49.0 mkg à 1800 tr/min

Image Vive la Retraite Image


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: [TUTO] Montage d'un radar de recul
MessagePostĂ©: Mer 10 DĂ©c 2008, 2:10:09
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 05 Sep 2007, 23:00:00
Messages: 8
Par David (ancien pseudo) le 02/09/2005

http://peugeot605.aceboard.fr/5364-585- ... photos.htm

voila donc comme promis j ai fait un petit "reportage" photo du montage de mon radar de recul:

1ere etape trouver un emplacement pour les capteurs?
je n ai pas voulus démonter le pc et ne pas me prendre la tete donc dans le bas sa irat tres bien!
avant de percer j ai fait un essai vus l inclinaison des capteurs ils se déclenche quant un objet est a 10 cm du sol .je trouve que c'est suffisant:
d'abord le matériel:
j ai trouver un obturateur a coter du cric qui donne sous la voiture:impeccable pour passer les fils des capteurs!:
je met les capteur (pour les 2 1er je suis aller un peu loin avec la fraise ca a fait quelques marques mais je vais passe un coup de stylo retouche)
le résultat final(le feu arr gauche de recul fonctionne mais la je me branche dessus):
l'integration de l indicateur:
comme il n y a pas beaucoup de place ou le mettre et que je ne veux pas avoir de fils qui passe n importe comment je décide de le mettre sur la colonne de direction en regardant si je vois bien tout les voyants du tdb.impeccable je le mets donc la!
voila j ai fait l essai .c est super pratique pour faire les créneaux et bien sur reculer droit


Haut
 Profil

 Sujet du message: Re: [TUTO] IntĂ©gration afficheur radar recul dans le compteur
MessagePostĂ©: Sam 20 DĂ©c 2008, 21:34:18
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5765
Localisation: Ardèche (07)
Roule en: Autre
grignou a Ă©crit:
Paul, aurais-tu la dernière photo des capteurs, car il y a le lien dans le topic, mais il apparaît invisible et bien sûr ne s'affiche pas


Les capteurs et l'afficheur en question étaient sur ma précédente 605 2.5 TD avant que je les vende à Paul, je peux donc vous poster les photos de mon intégration, il me semble que Paul a ensuite procédé de la même façon :

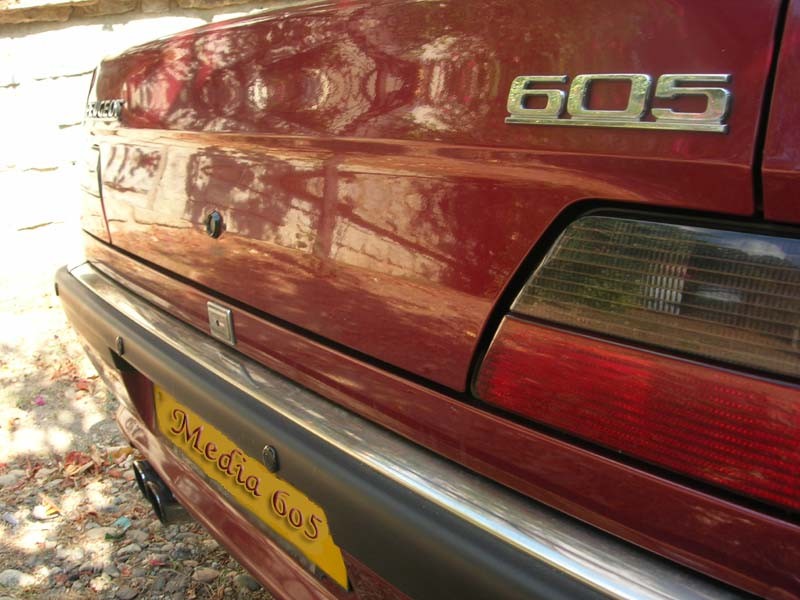

6carPC3aout05.jpg [ 89.95 Kio | Vu 20737 fois ]

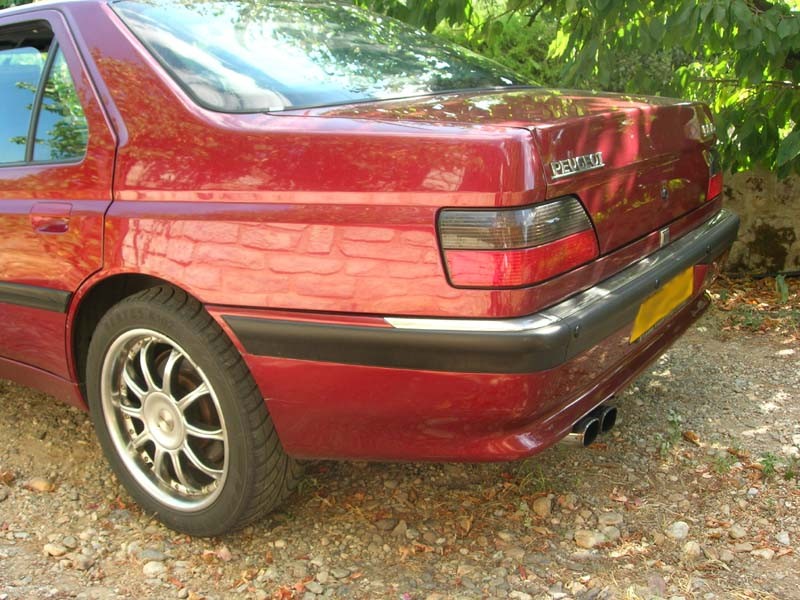

J'avais également intégré une caméra de recul interfacée avec mon écran 8" que j'ai toujours :
7carPC3aout05.jpg [ 27.77 Kio | Vu 21211 fois ]

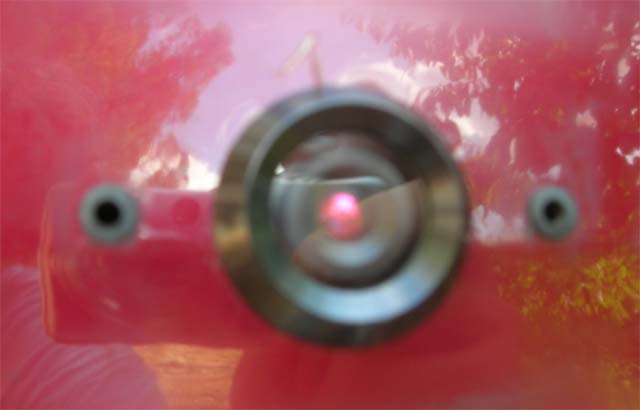

8carPC3aout05.jpg [ 115.81 Kio | Vu 20737 fois ]

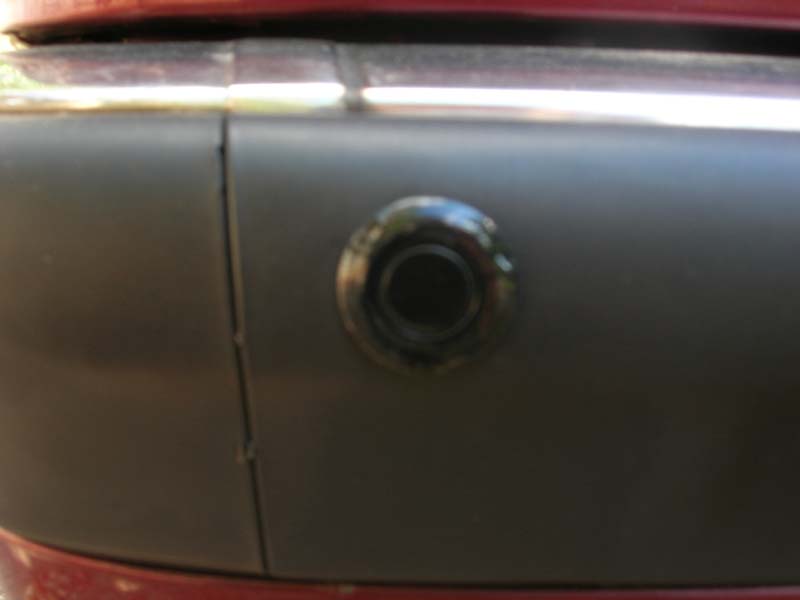

9carPC3aout05.jpg [ 32.33 Kio | Vu 20735 fois ]


J'ai aussi une vidéo montrant l'époque où je testais ce radar de recul :

Vidéo à télécharger - 28 Mo

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] IntĂ©gration afficheur radar recul dans le compteur
MessagePostĂ©: Dim 21 DĂ©c 2008, 18:18:06
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Sam 17 Mar 2007, 0:00:00
Messages: 1166
Localisation: Soria (Espagne)
Roule en: Autre
Non Franck, je ne les ai pas mis dans le caoutchouc....

_________________
PAUL-en Espagne
EX: 605 2.0L-16v PhaseII de 96 - 135 CV   "Rouge Vulcain Nacré"
AUDI-A8- V8 -3.3 Litres TDI Biturbo Quattro 225 CV. Boite Tiptronic - Couple: 49.0 mkg à 1800 tr/min

Image Vive la Retraite Image


Haut
 Profil

 Sujet du message: Re: [TUTO] IntĂ©gration afficheur radar recul dans le compteur
MessagePostĂ©: Dim 21 DĂ©c 2008, 20:57:07
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5765
Localisation: Ardèche (07)
Roule en: Autre
ah ok, mais du coup tu as une "erreur d'appréciation" d'environ 5 cm vu qu'ils sont en recul par rapport à la bande noire, la première à taper en cas de choc

et dommage si j'avais su je t'aurai envoyé un pot de peinture rouge vulcain nacré que m'avait donné un carrossier Peugeot (je l'ai jeté finalement), à moins que la peinture ne fasse perdre de l'efficacité aux capteurs je ne sais pas !

sinon un bo ptit cul de 605 que voila :dents: (je vois que je ne suis pas le seul Ă  avoir retirer l'attache-remorque disgracieux lol :mrgreen: )

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] IntĂ©gration afficheur radar recul dans le compteur
MessagePostĂ©: Dim 21 DĂ©c 2008, 23:16:40
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Sam 17 Mar 2007, 0:00:00
Messages: 1166
Localisation: Soria (Espagne)
Roule en: Autre
He oui, souvenir, souvenir, quand a la peinture, elle ne gène en rien le "sensor".

_________________
PAUL-en Espagne
EX: 605 2.0L-16v PhaseII de 96 - 135 CV   "Rouge Vulcain Nacré"
AUDI-A8- V8 -3.3 Litres TDI Biturbo Quattro 225 CV. Boite Tiptronic - Couple: 49.0 mkg à 1800 tr/min

Image Vive la Retraite Image


Haut
 Profil

 Sujet du message: Re: [TUTO] IntĂ©gration afficheur radar recul dans le compteur
MessagePostĂ©: Lun 22 DĂ©c 2008, 9:52:54
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5765
Localisation: Ardèche (07)
Roule en: Autre
Sinon il y a une autre solution plus discrète et plus facile à poser, c'est ce que j'ai acheté pour mon coupé 406 afin de ne pas dénaturer son bo ptit cul : un radar invisible, qui se présente sous forme d'une bande adhésive pour la partie capteur. Les modèles Peugeot sont particulièrement chers et il me semble qu'ils ne détectent pas les métaux (!) et perdent en efficacité avec la pluie mais celui que j'ai acheté est plus efficace et moins cher, je relèverai la référence si ça intéresse quelqu'un :smile:

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: Re: [TUTO] Montage radar de recul et afficheur dans le compteur
MessagePostĂ©: Lun 27 Juil 2009, 10:17:45
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Lun 27 Juil 2009, 8:53:42
Messages: 58
Roule en: 605 TD 2.1l
J'ai installer une camera de recul aussi mais juste au dessus de la plaque d'immatriculation en supprimant le troisième éclairage de plaque (toujours opérationnel mais caché)
C'est un peu moins visible :) Mais ce n'est pas une camera de se type la ^^

_________________
Peugeot 605 svdt 2.1 (XUD11ATE) - Décembre 1993 - 295000KM - Toutes Options sauf toit ouvrant et régulateur de vitesse...
Conso moyenne entre 5.5 et 6 litres au 100.


Haut
 Profil

 Sujet du message: Re: [TUTO] Montage radar de recul et afficheur dans le compteur
MessagePostĂ©: Lun 27 Juil 2009, 15:58:07
Hors ligne
Administrateur
Administrateur
Avatar de l’utilisateur

Inscription: Dim 25 FĂ©v 2007, 0:00:00
Messages: 5765
Localisation: Ardèche (07)
Roule en: Autre
C'est comme celle que j'avais mise en 2005 Ă  la place du sigle Lion de malle tu veux dire ? (voir photos plus haut)
Une photo serait la bienvenue :agree:

_________________
Depuis 2014: Aston Martin DB7 Vantage V12, 62000 km
Je roule aussi toujours en V6 ES9... avec mes 2 coupés 406, tous deux Louxor Pack, GPL, BMC, Supersprint, 120000 km et 205000 km, avec toujours autant de plaisir!
Mes ex-Peugeot :
2009-2010 : coupé 406 V6 GPL Thallium cuir abricot
2001-2009 : deux Peugeot 605 ph2 rouge vulcain nacré : 2.5 TD puis SV3 V6 GPL
Webmestre des forums 605 et GPL


Haut
 Profil

 Sujet du message: CamĂ©ra de recul sur 605 ES9 ph2
MessagePostĂ©: Sam 09 Avr 2011, 11:33:30
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Lun 16 Avr 2007, 23:00:00
Messages: 4
Localisation: Haut Rhin - Dannemarie
Roule en: 605 ES9 ph2
Bonjour,

J'aimerai installer une caméra de recul sur ma 605. Pour l'alimenter, je voudrais prendre le courant sur la prise qui alimente un de mes feux de recul. Mais je suis vraiment pas un electricien.

Il y a un connnecteur avec 6 cosses numérotée de 1 à 6. Sur quelles cosses dois je me brancher ou alors, si vous avez un shéma de branchement...

Merci d'avance! :smile:

Edit Gilles : déplacé dans Tuto existant a cet effet

_________________
605 sv 24 moteur ES9  phase 2 dernière version (29/10/1999) - 250 000km - toutes options - Ă©quipĂ©e GPL<br />


Haut
 Profil

 Sujet du message: Re: [TUTO] Montage radar de recul et afficheur dans le compt
MessagePostĂ©: Dim 29 Mar 2015, 12:33:59
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 01 Mar 2007, 0:00:00
Messages: 1667
Localisation: Beauvais (60)
Roule en: 605 16s 2l
Je déterre ce tuto car les photos sont quasi toutes HS et le week-end prochain, je vais installer un radar de recul sur ma 605.
Je ferai donc un reportage photo que je publierai ici, ce qui permettra Ă  tous d'en profiter.

J'ai choisi un modèle simple : 4 capteurs + centrale + buzzer. Pas d'afficheur au TdB (pas de fil à passer ^^), juste quelque chose qui sonne en fonction de la proximité d'un obstacle.

Prix : moins de 15€ sur amazon.fr, livré en 2 semaines (contre un mois prévu !)

_________________
Thierry, Beauvais (Oise, 60)
605 ph1 SRi 130cv 6BR6A2, 10/89, Rouge Alhambra (M4JF) - options ajoutées : jantes SV ph1, intérieur cuir noir
605 ph2.5 SV3 ES9 BVA toutes options, 194cv, 6BXFZP, 05/98, roule au E85 ! Bleu de Rhodes - Merci Philippe (Eliptyk)


Haut
 Profil

 Sujet du message: Re: [TUTO] Montage radar de recul et afficheur dans le compt
MessagePostĂ©: Dim 29 Mar 2015, 15:43:43
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 28 Jan 2010, 15:58:50
Messages: 1766
Roule en: 605 TD 2.5l
:-D on attend les photos

_________________
Mickaël roule en 605 depuis 1998
1-autrefois une 605 2.1 l td volée à 320000km
2 -une 605 2.5ltd de 1996 -444850km (achetée à 162000km en 2003) pour pièces
3-et une 605 SVDT 2.5l de 1998 - 280mkm pour ma femme, (achetée en 2011 à 188800km)
4-et une SV 3.0 de 1989 (153Mkm ) Elle ROULE ! (pour collection)
5-Une 2.5 td exécutive de 03/1999 - 329mkm (+cuir) 200mkm depuis l'achat


Haut
 Profil

 Sujet du message: Re: [TUTO] Montage radar de recul et afficheur dans le compt
MessagePostĂ©: Jeu 02 Avr 2015, 18:00:44
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 01 Mar 2007, 0:00:00
Messages: 1667
Localisation: Beauvais (60)
Roule en: 605 16s 2l
Alors, c'est parti.
J'ai choisi de passer par un PDF, vu le nombre de photos, c'est plus simple et au moins, c'est plus facile Ă  conserver dans le temps !

Voici déjà la partie 1, qui comprend :

- dépose du bouclier
- démontage du bouclier
- pose des capteurs

Deux petites photos pour vous mettre en haleine :)

-- Edit du Jeu 02 Avr 2015, 19:00:44 --

VoilĂ  la suite et fin.

Je n'ai pas détaillé la repose du bouclier, il suffit de procéder exactement à l'inverse de la dépose, il n'y a pas de piège.

Si vous souhaitez des modèles plus complexes (afficheur LED, holographiques avec voix suave vous annonçant que vous avez tapé, ...) il vous faudra trouver un moyen de passer le câble vers l'avant de l'habitacle. sinon, prenez du sans-fil :smile:

Maintenant, je peux reculer tranquille sans avoir peur d'un bout de muret que je n'aurais pas vu :???:


Commentaire: Partie 2
TutoRadarRecul_2.pdf [1.32 Mio]
Téléchargé 202 fois

Commentaire: Partie 1
TutoRadarRecul_1.pdf [3.71 Mio]
Téléchargé 318 fois

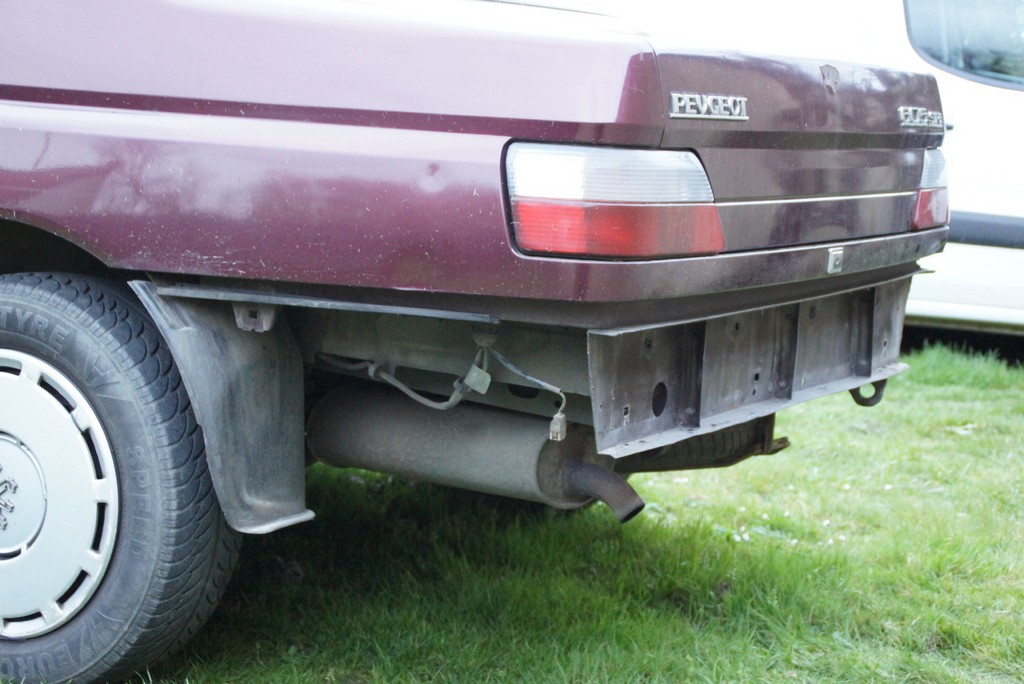

Commentaire: Pour obtenir ça !
DSC05232.jpg [ 158.78 Kio | Vu 13118 fois ]

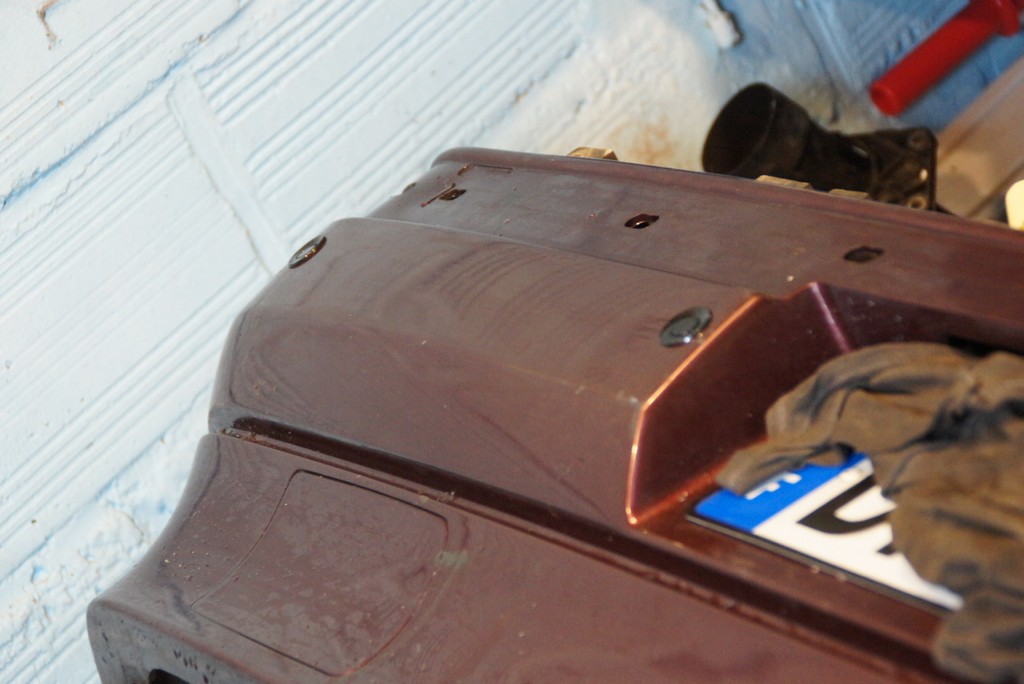

Commentaire: Titine les "fesses" Ă  l'air !
DSC05212.jpg [ 189.4 Kio | Vu 13118 fois ]
