 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Lun 27 Juil 2009, 21:06:52
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Si ton émetteur envoie du - alors que le fil du commodo attend du +, il est normal que cela ne fonctionne pas (et encore, avec les phares allumés et un coup sur ta télécommande, tu aurais cramé un fusible ou +).

Maintenant, à toi de te débrouiller. Pense à tous les membres et viens leur en aide avec des infos.


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Lun 27 Juil 2009, 21:26:57
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 20 Juil 2009, 17:22:54
Messages: 167
Localisation: 59000 valenciennes
Roule en: 605 PRV ph2
pour les photos que je dispose , comment je fait ? je mets tous sur le forum et vous gardez celle que vous voulez ?
pour tous tes derniers renseignement , je te remercie toi et bien sur planet citroen (en particuliez chapman) .
pour le carnet sur ebay j ai envoye un mail au proprio pour les frais de livraison qui ne sont pas indiquez des quil me repond je le prend, et je le mets en ligne ou a la limite je te l envoi panamien . tu en aura une meilleur utiliter que moi .
es sincerement ca me fera plaisir .

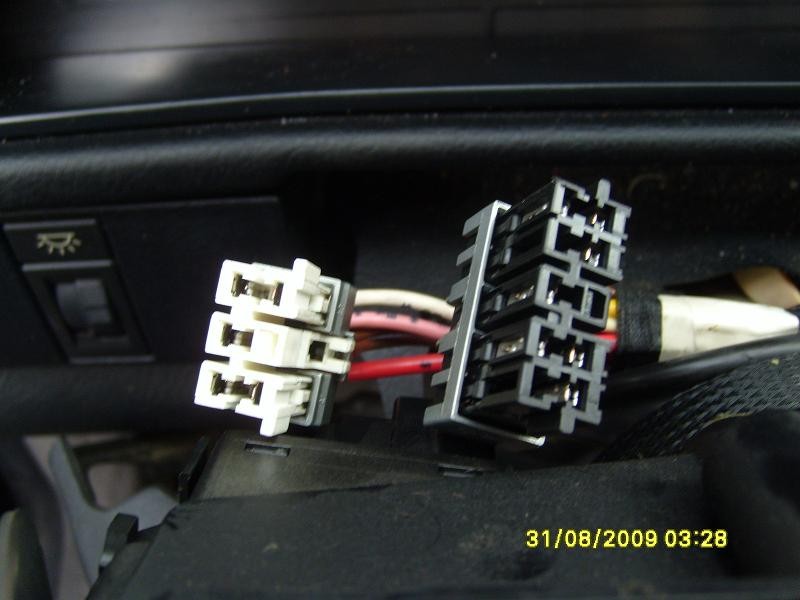

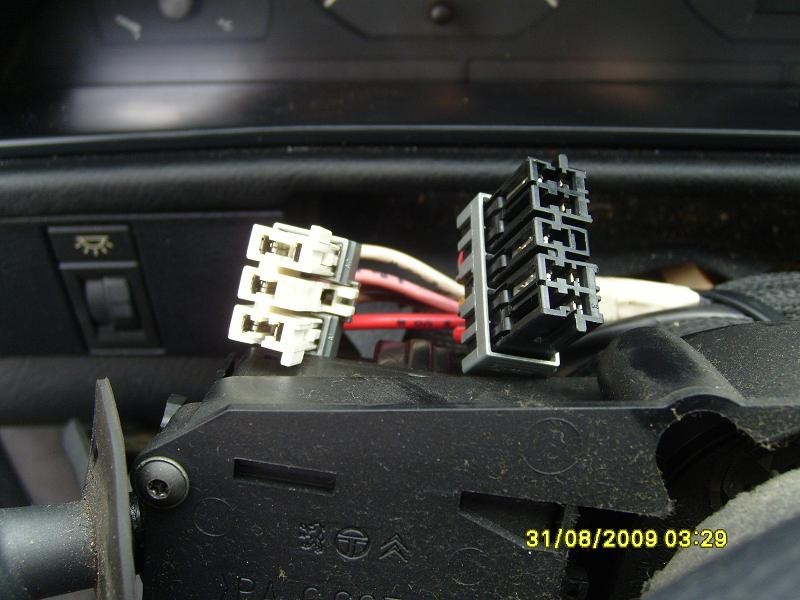

par contre pour la fiche du commodo du klaxon , si la fiches es debranchez ca va marchait pour essayer ou faut absolument quel soit branchez ?
aussi pour le klaxon , si quand le contact es coupez le klaxon ne fonctionne pas , es ce quil va fonctionnez si je mets mon fil dessus ? vu que quand l alarme sera en route il n y aura pas le contact

_________________
peugeot 605 sv 24 (prv) annee 1997, jantes rubis ,140 000 km.
3 renault 21 gts , 1 renault 21 txi , mg turbo , lancia prisma , renault 5 ,
ford mondeo , citroen ax


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Lun 27 Juil 2009, 21:59:57
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Le schéma de l'autre forum ne dit rien à proposdes phares, je ne peux alors pas localiser le fil adéquat.

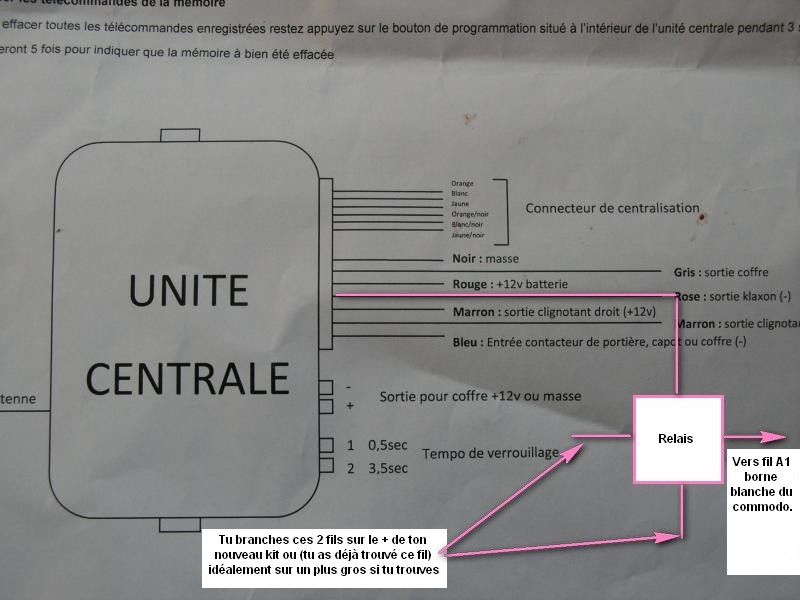

Tu dois monter un relais pour alimenter le klaxon. Ton nouveau kit envoie une masse pour alimenter le klaxon mais c'est du + qui est envoyé par le commodo.
http://img403.imageshack.us/img403/5738/connecteurbdessousuq6.jpg

Tu dois donc monter un relais 4 bornes (+, -, arrivée de +, sortie de + une fois relais alimenté).

Comme ceci, cela devrait marcher.

C'est sympa pour la revue, si tu peux l'avoir et nous la scanner, ce serait bien mais ne t'embête pas avec cela.

Par contre, je suis un peu fatigué de ce sujet, je commence à en avoir marre car cela fait plusieurs jours qu'on est dessus. Tu as vraiment tout pour brancher ton klaxon maintenant.

Pour les phares, je ne sais pas dire, je n'ai pas d'infos à ce sujet au niveau de ton kit.

-- Edit du Lun 27 Juil, 2009 9:59 pm --

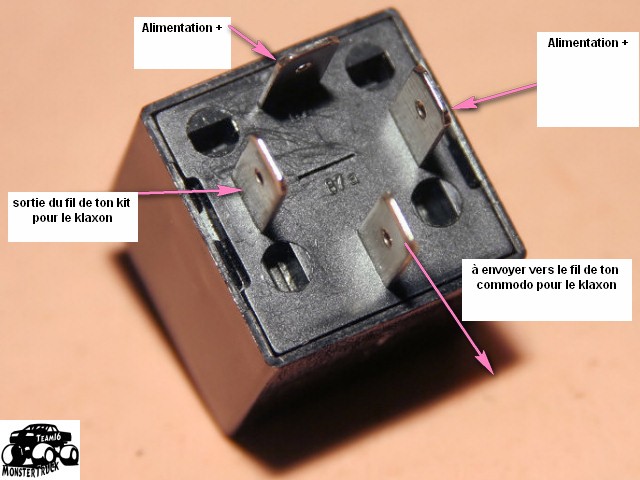

Pour le relais :



relais klaxon.jpg
relais klaxon.jpg [ 63.41 Kio | Vu 17615 fois ]

klaxon.jpg [ 69.74 Kio | Vu 17342 fois ]

Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mar 28 Juil 2009, 21:37:47
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 20 Juil 2009, 17:22:54
Messages: 167
Localisation: 59000 valenciennes
Roule en: 605 PRV ph2
ok merci pour tout

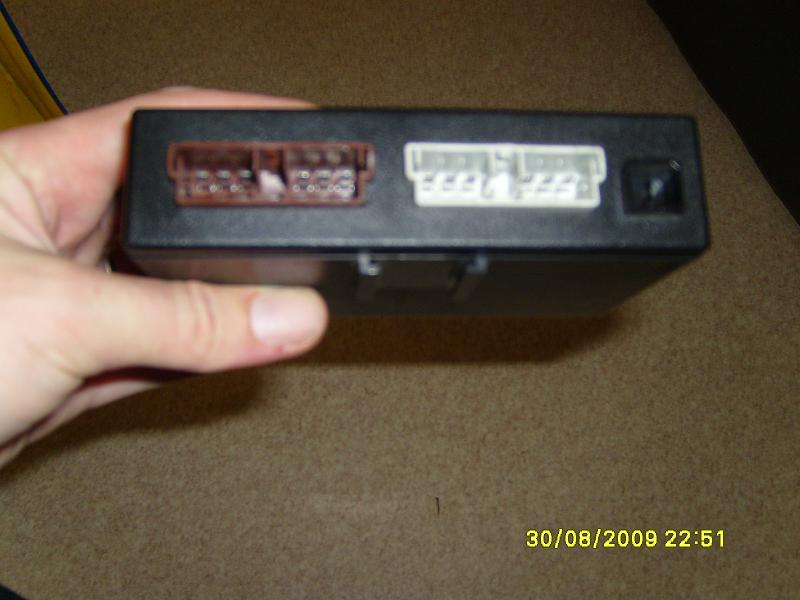

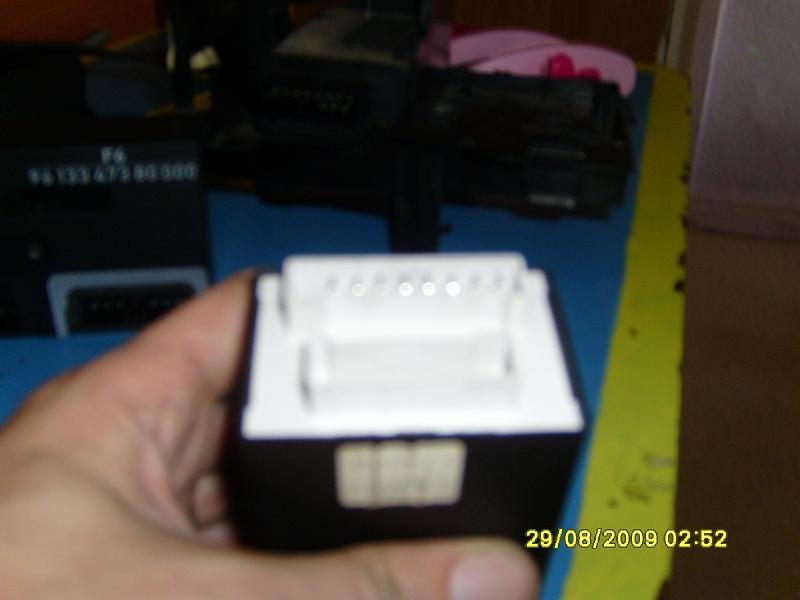

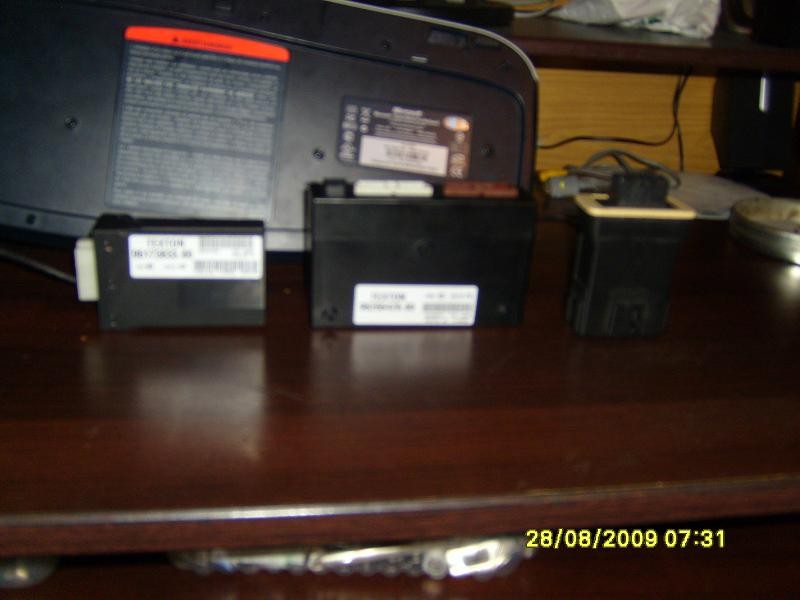

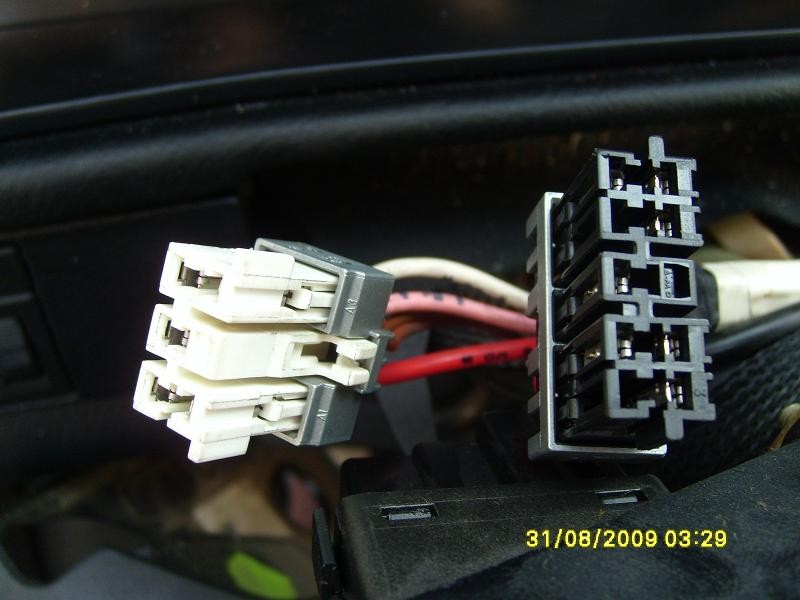

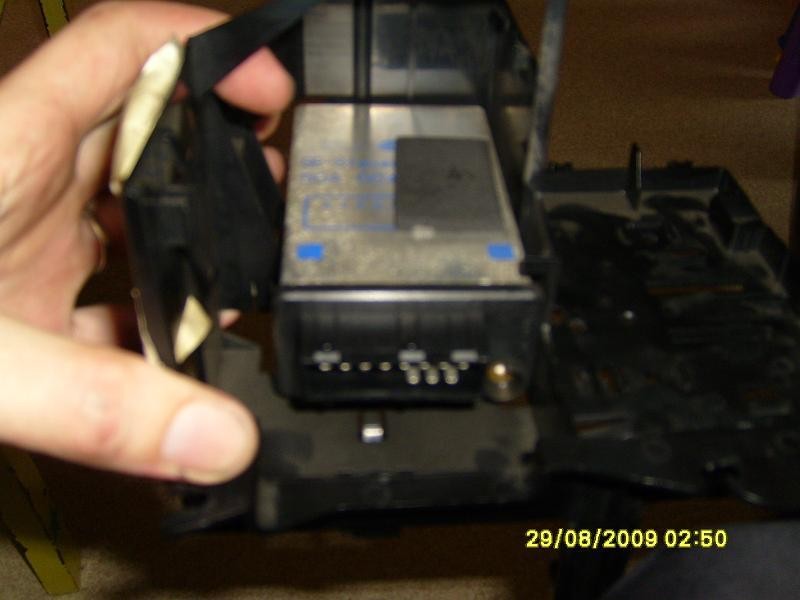

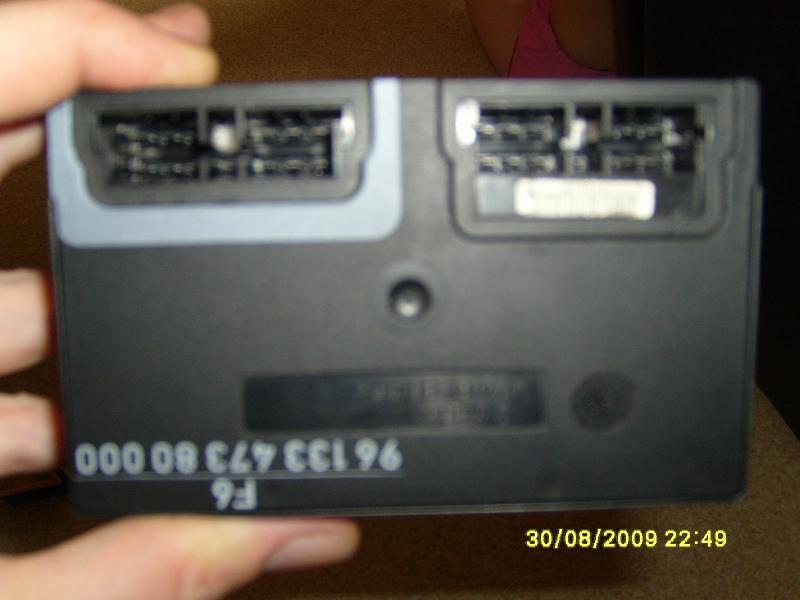

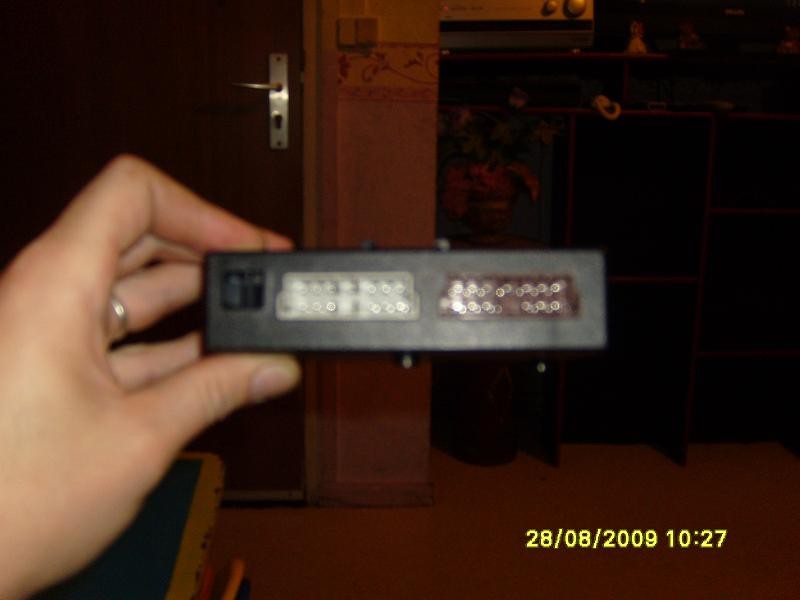

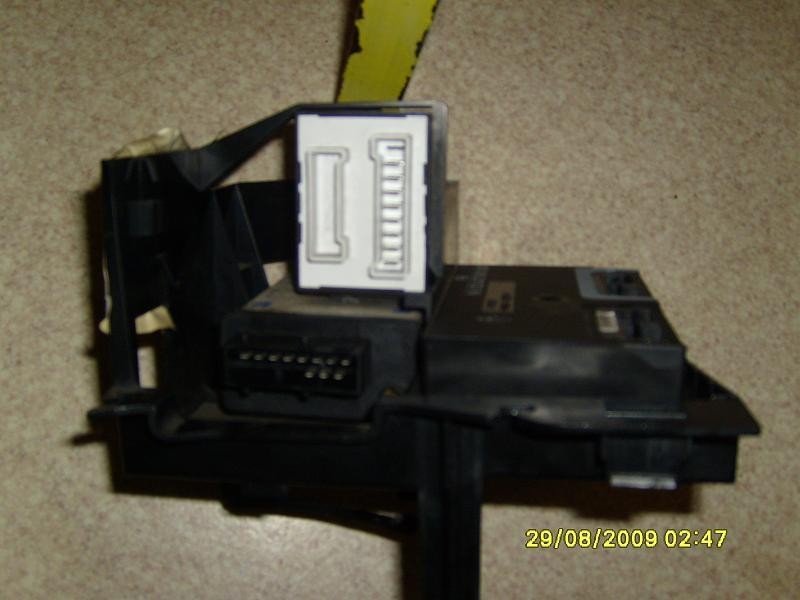

je vais mettre toutes les photos que j ai pris

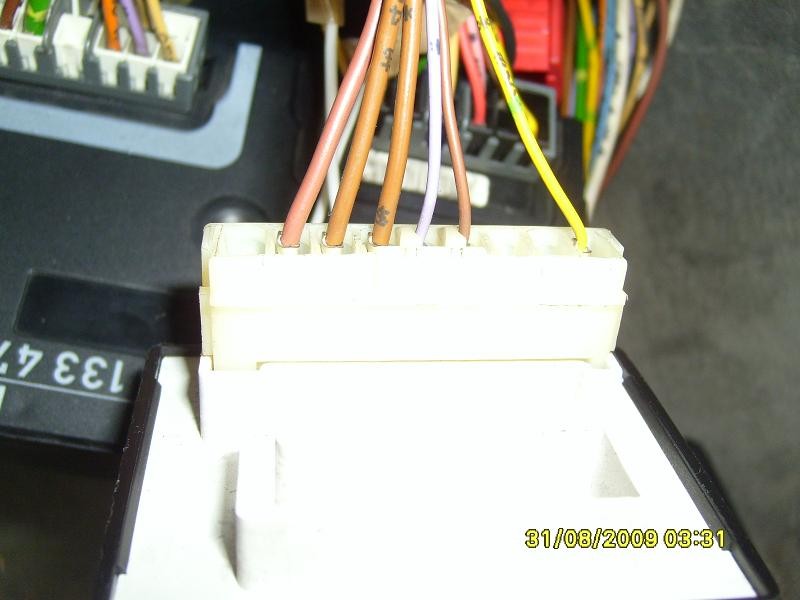

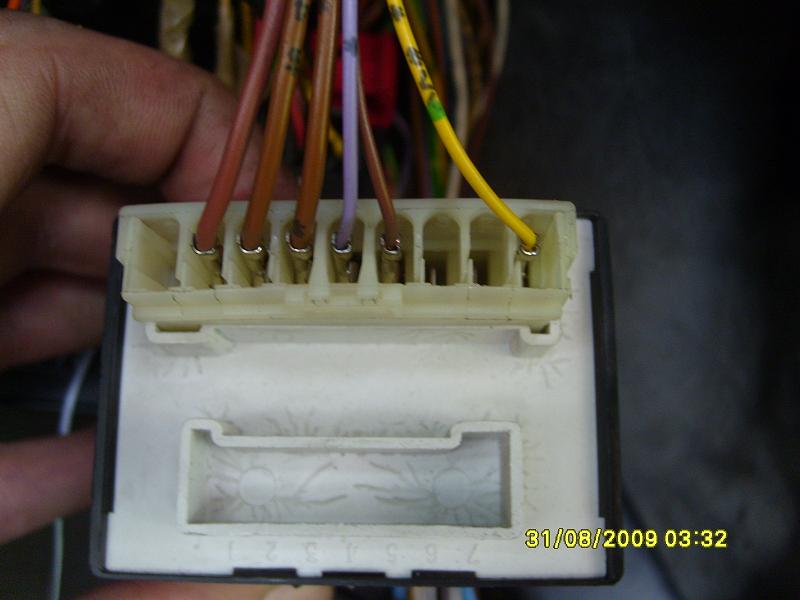

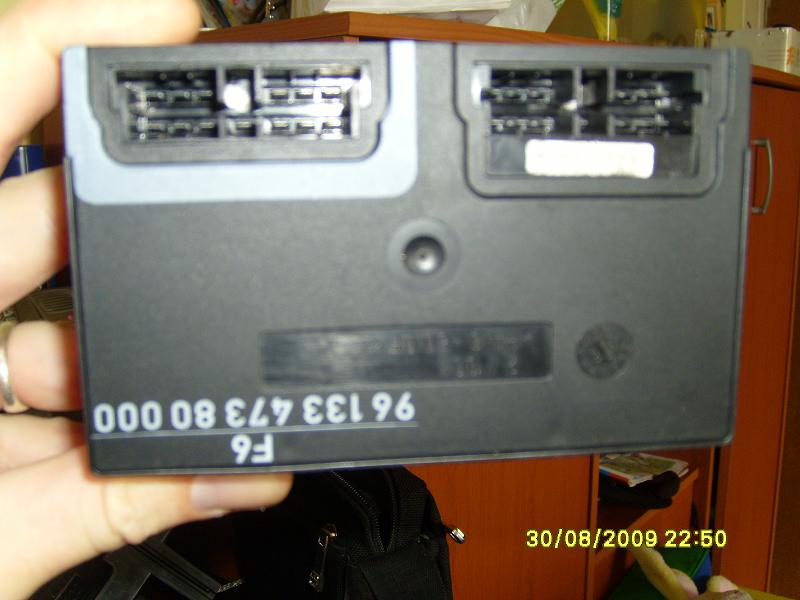

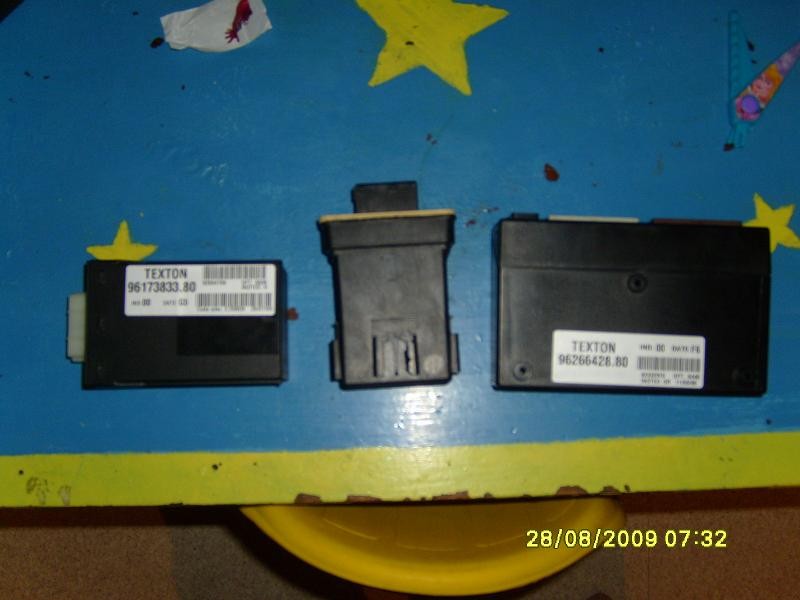

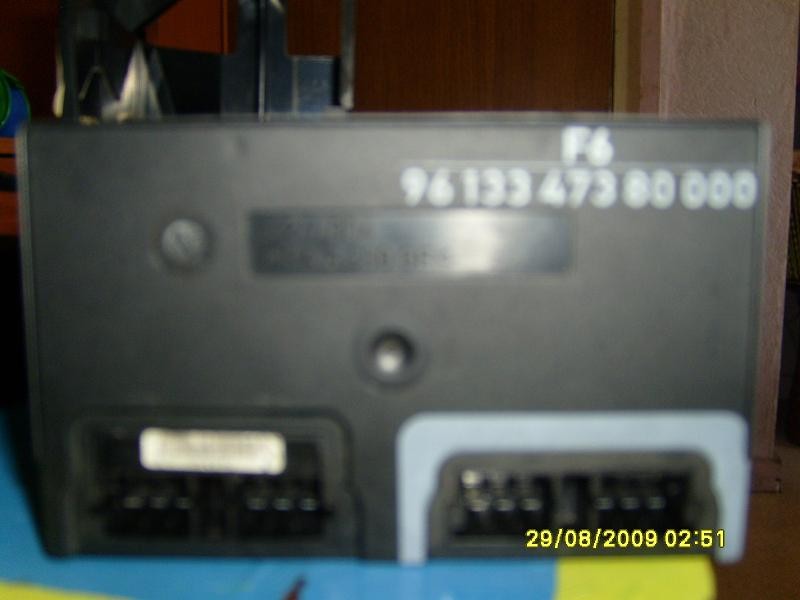

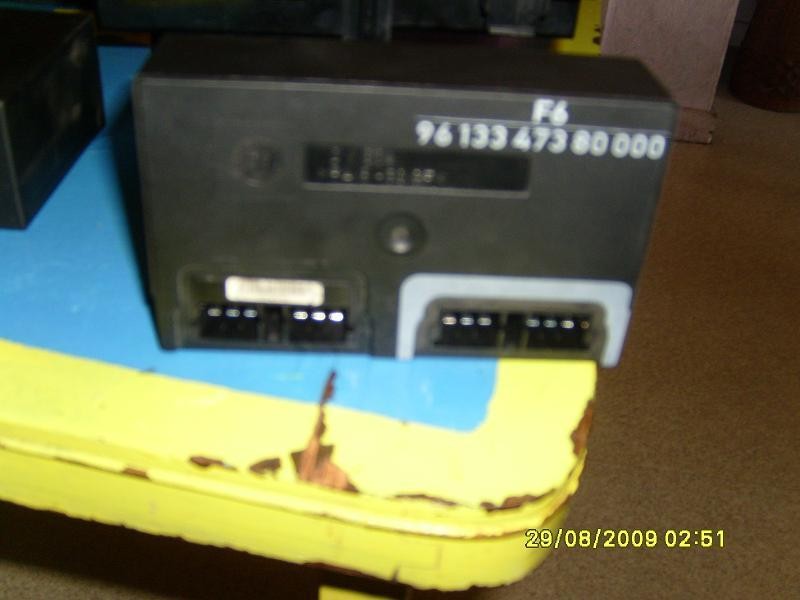

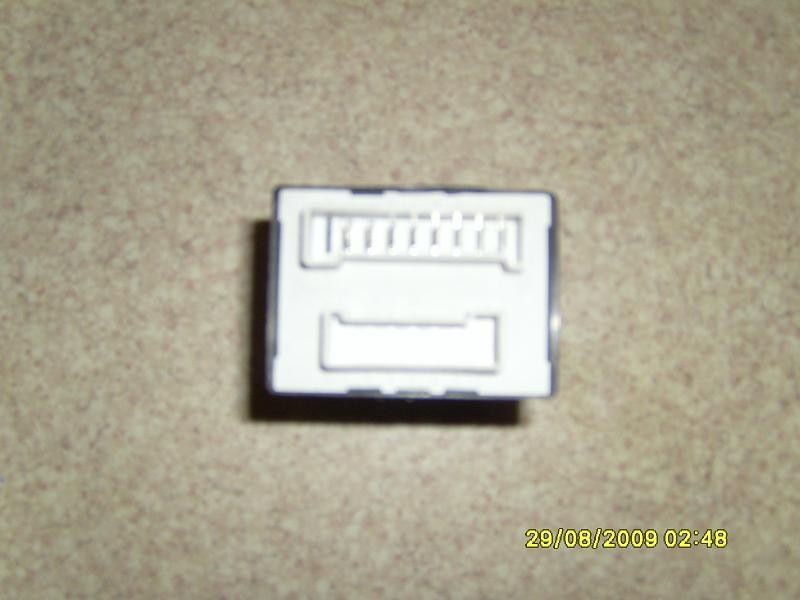

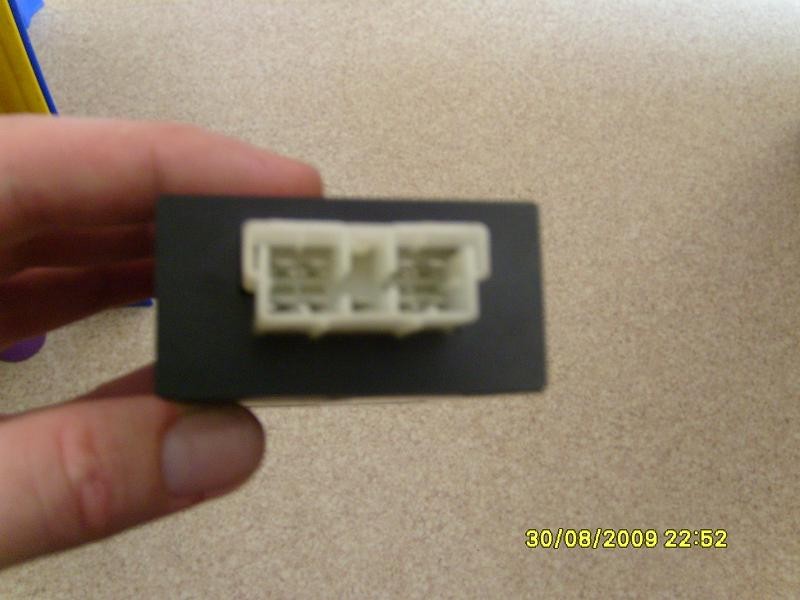

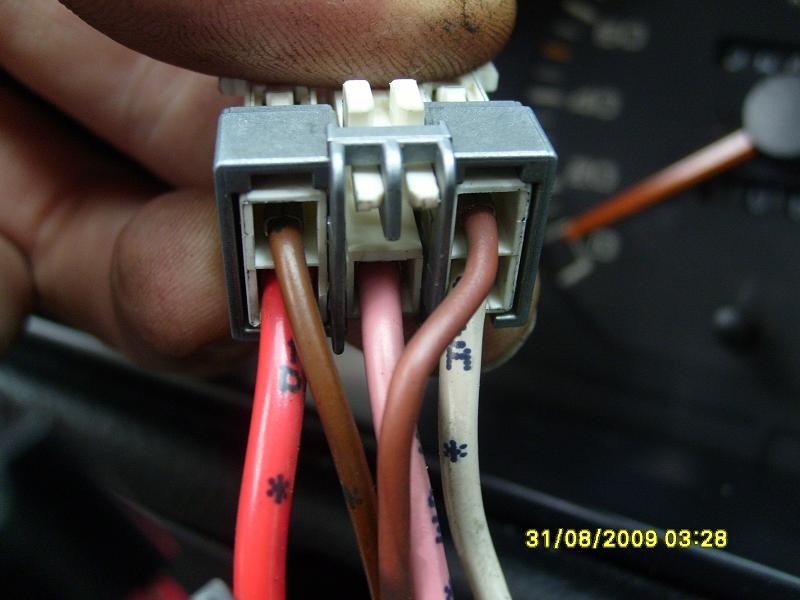

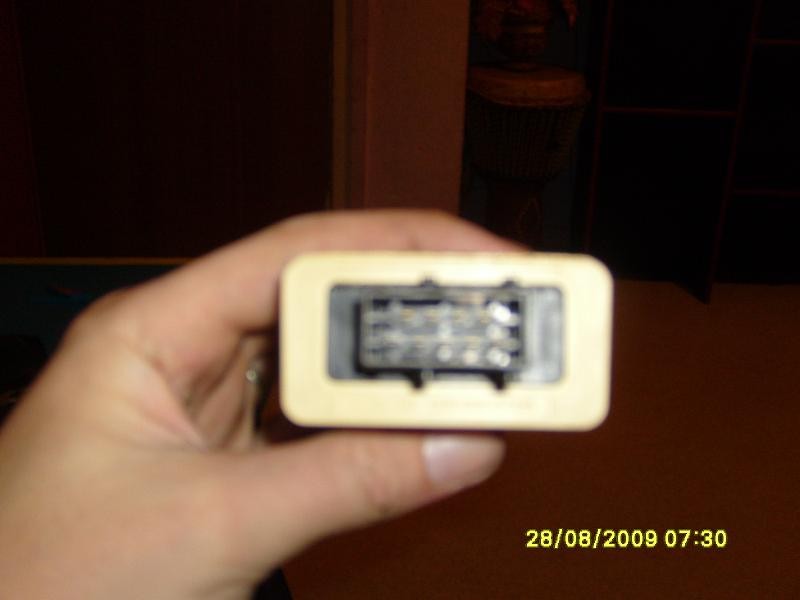

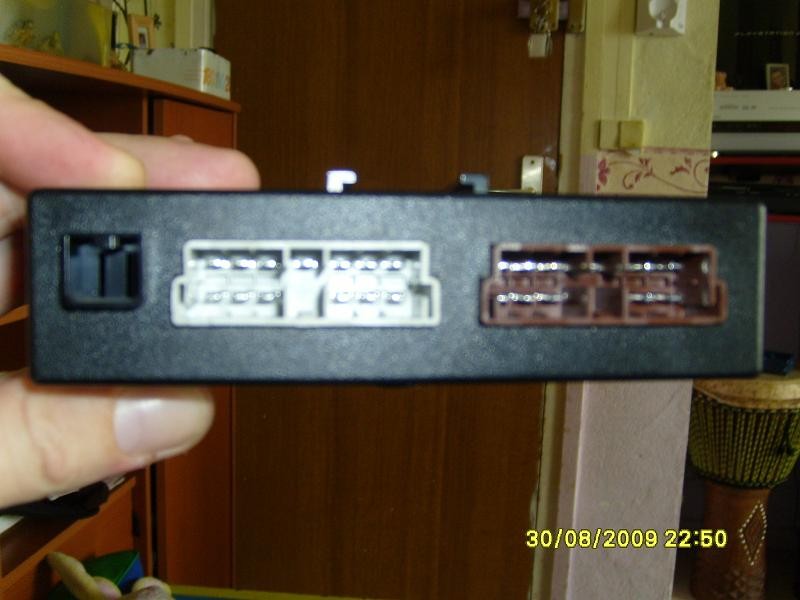

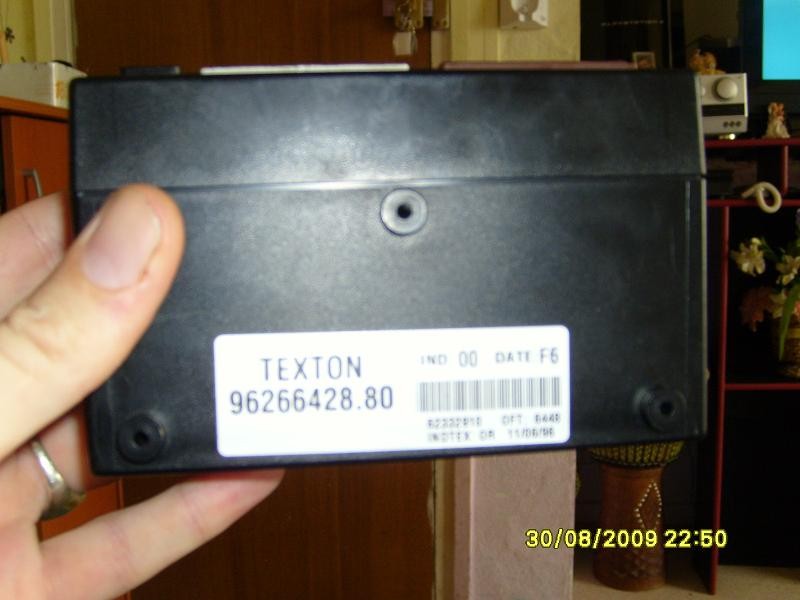

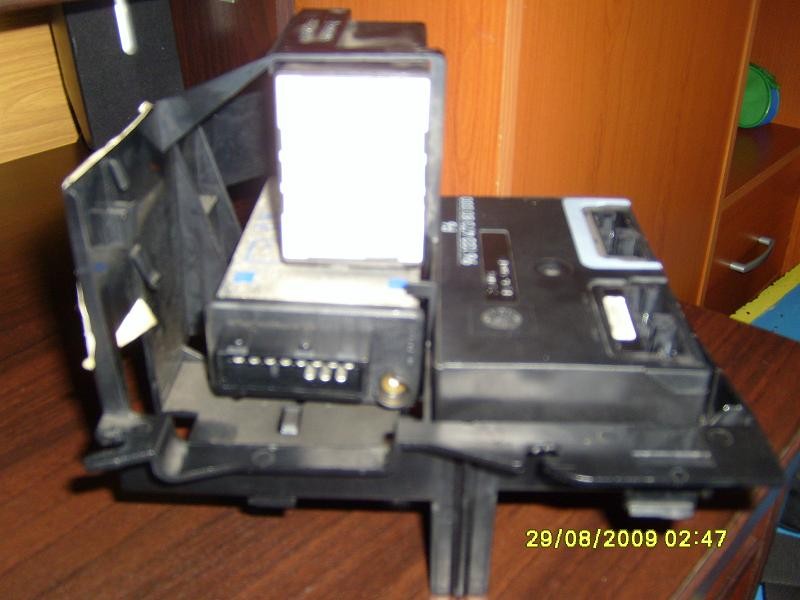

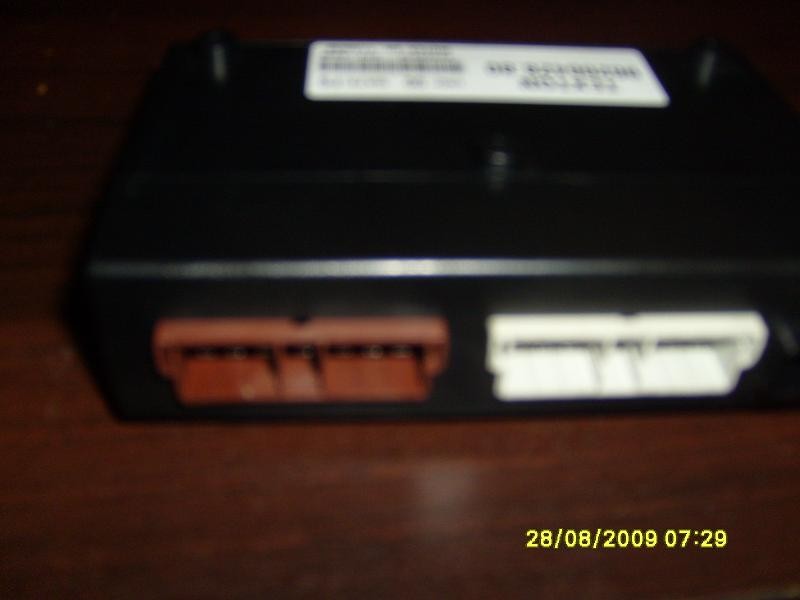

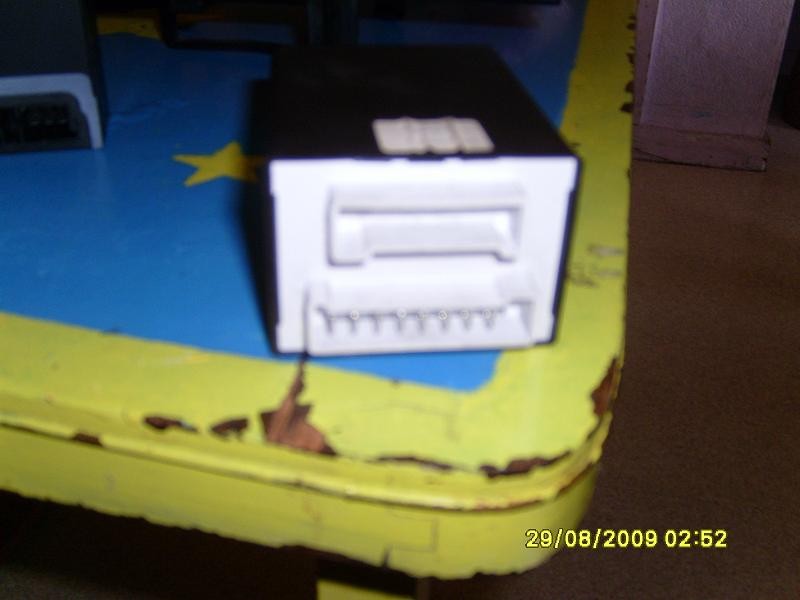

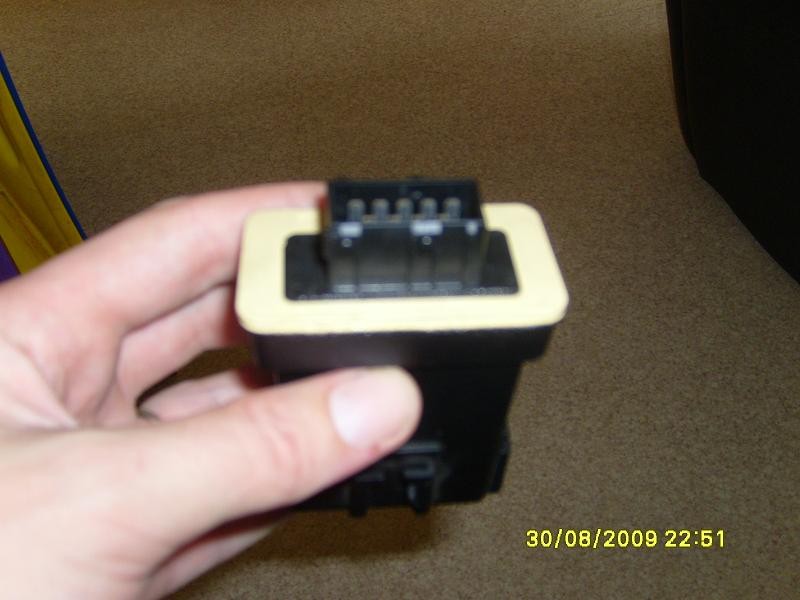

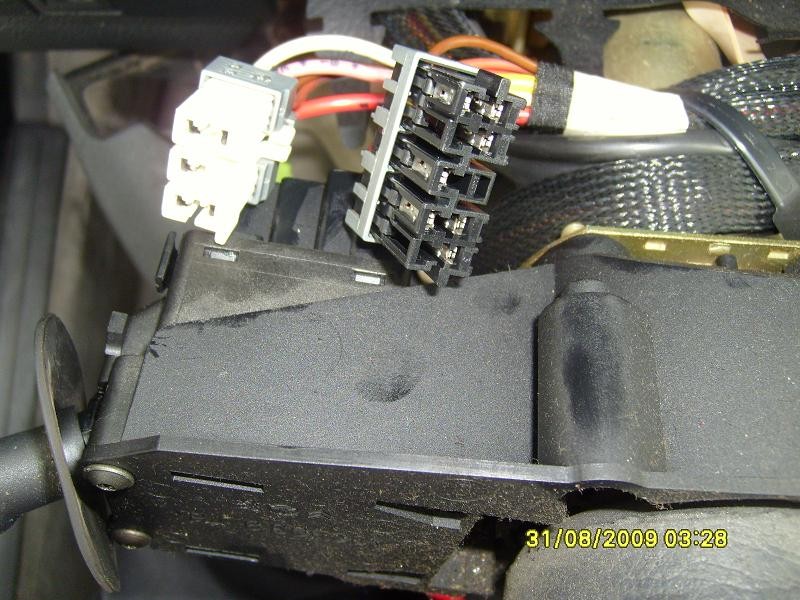

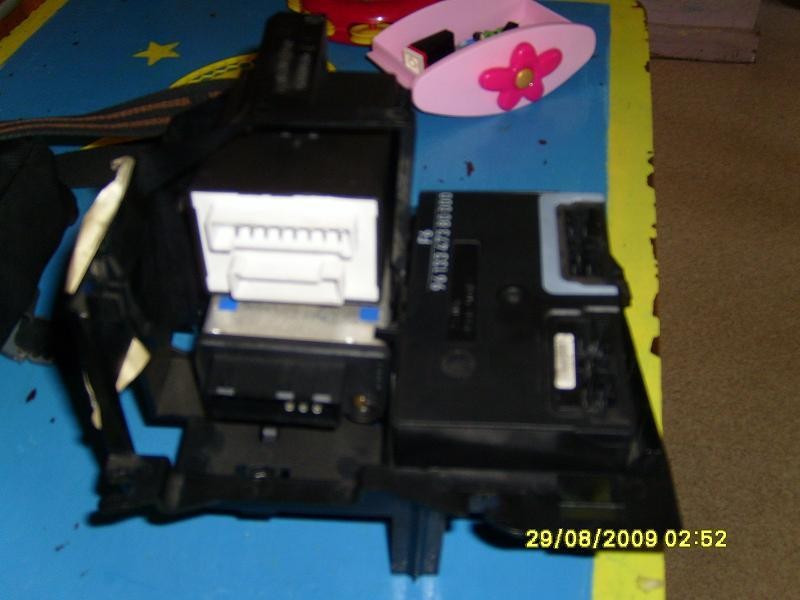

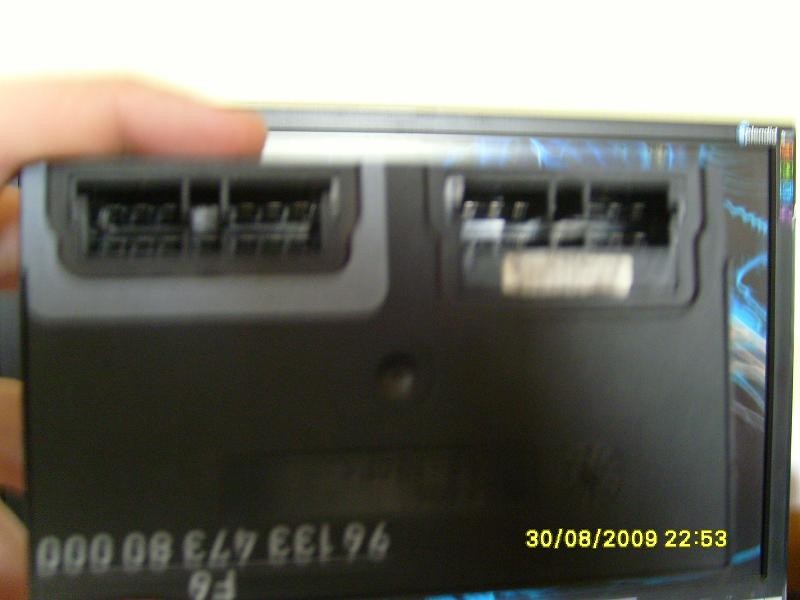

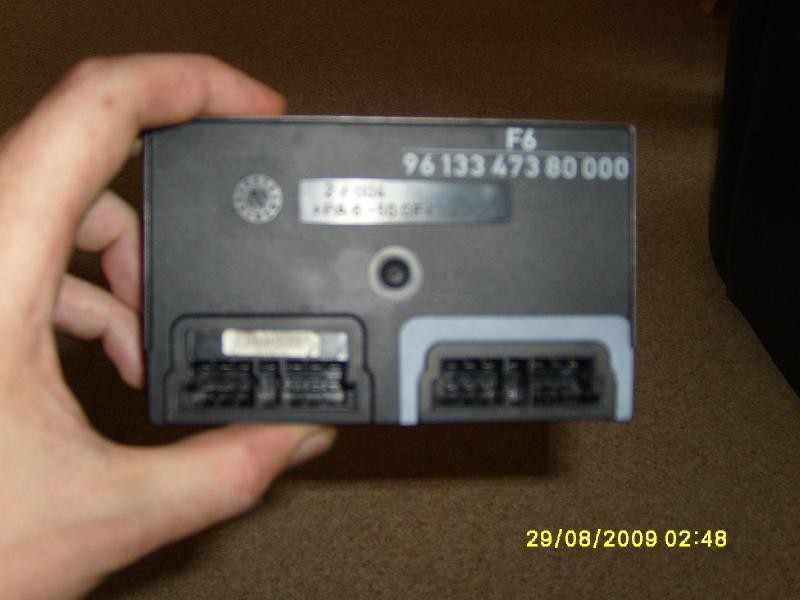

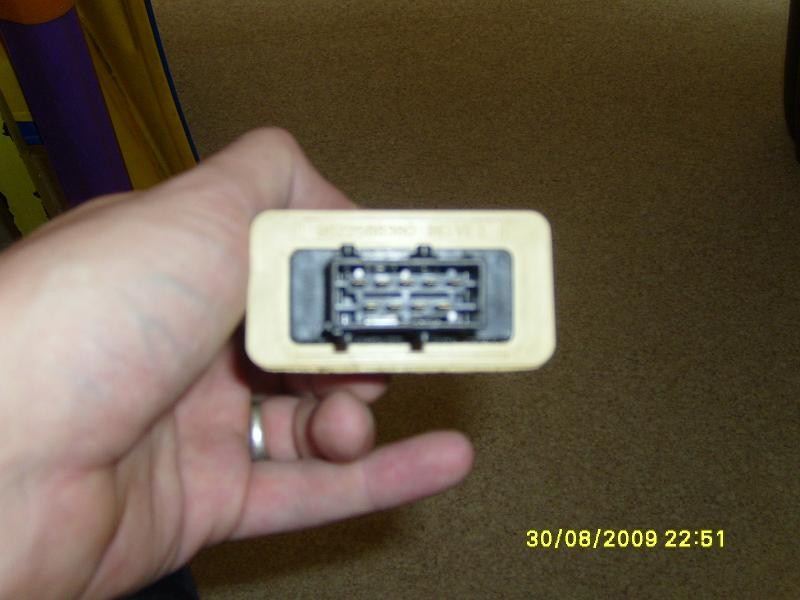

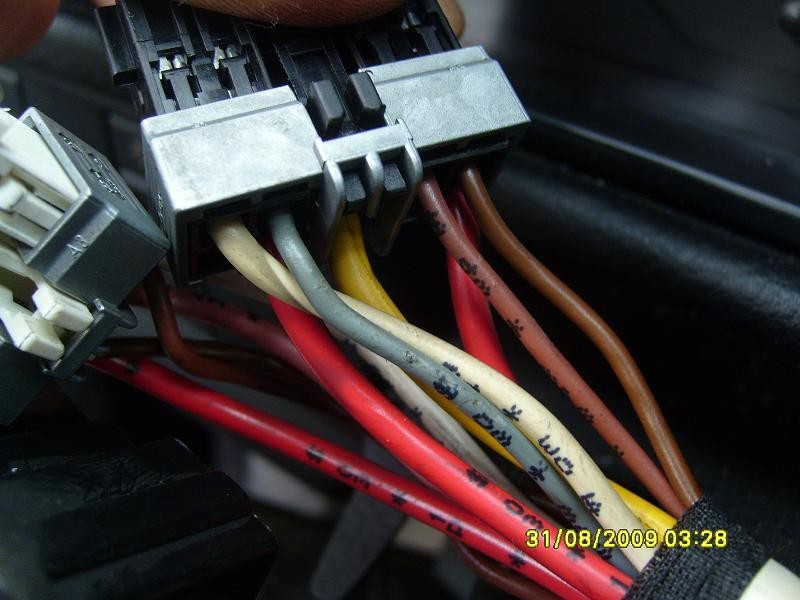

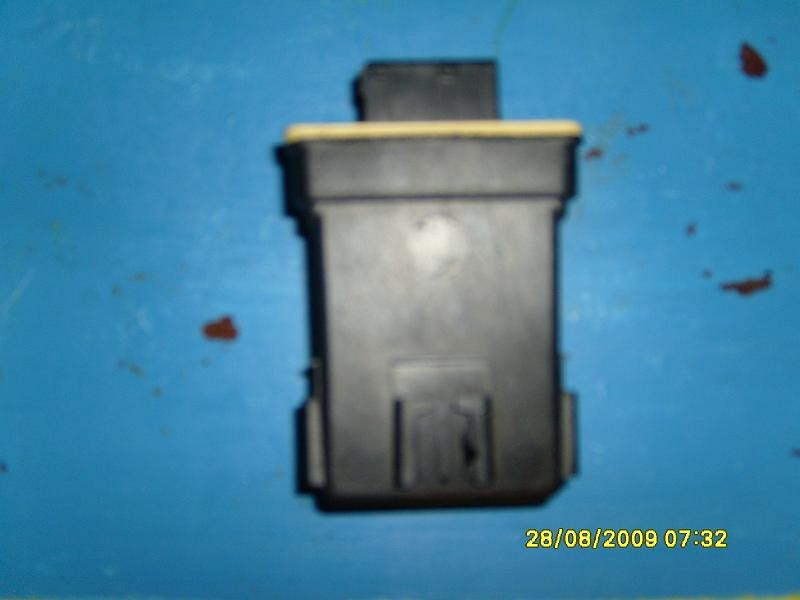

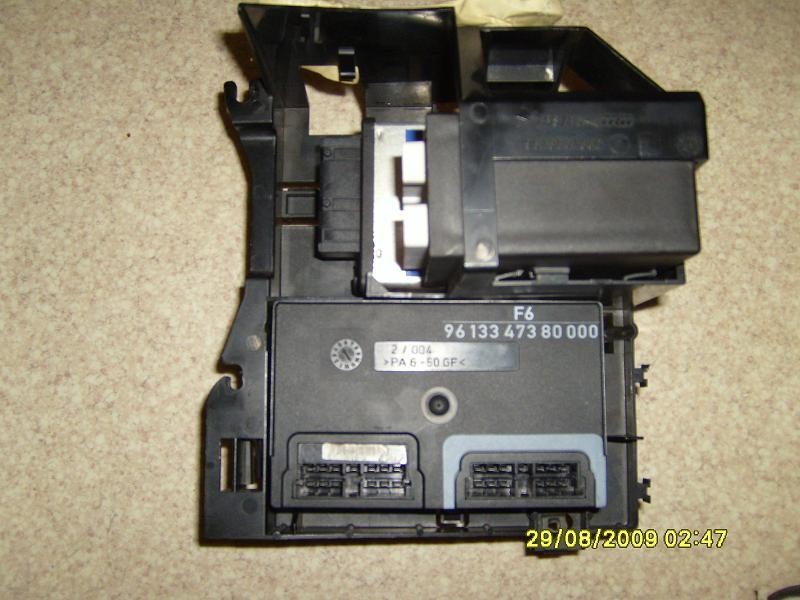

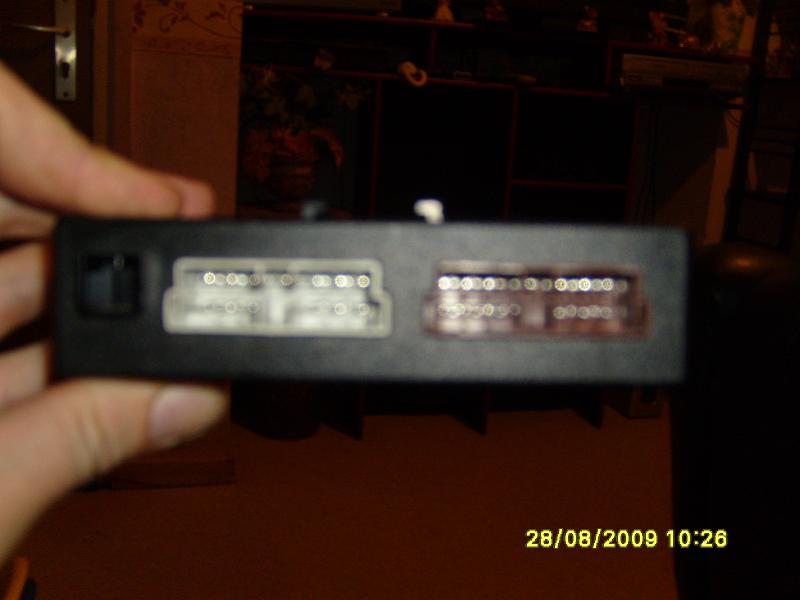

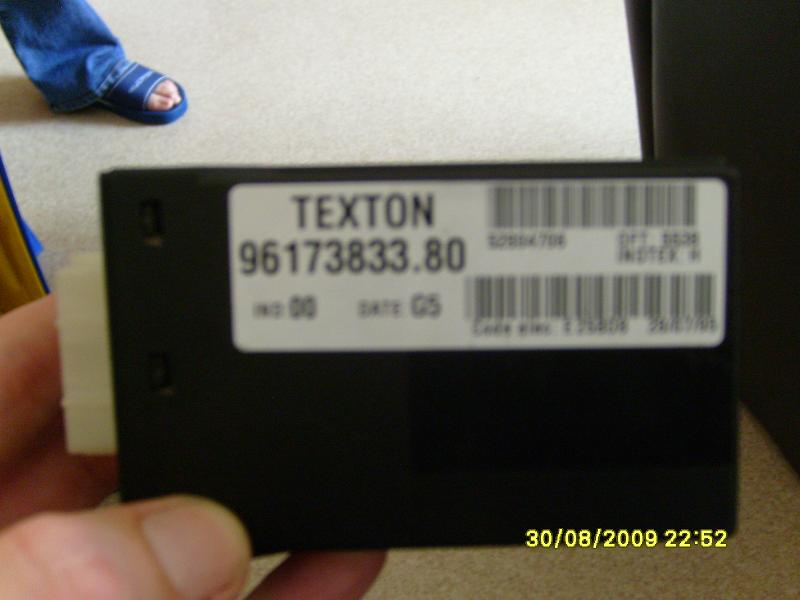

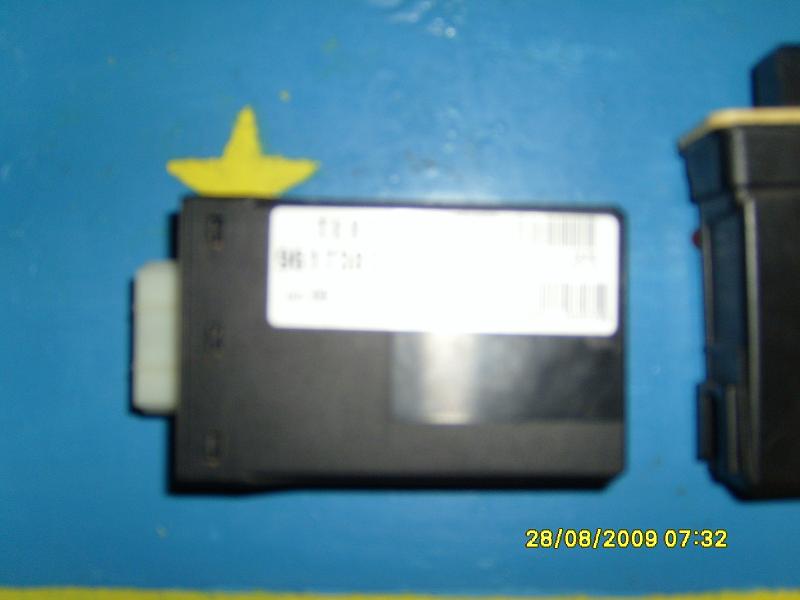

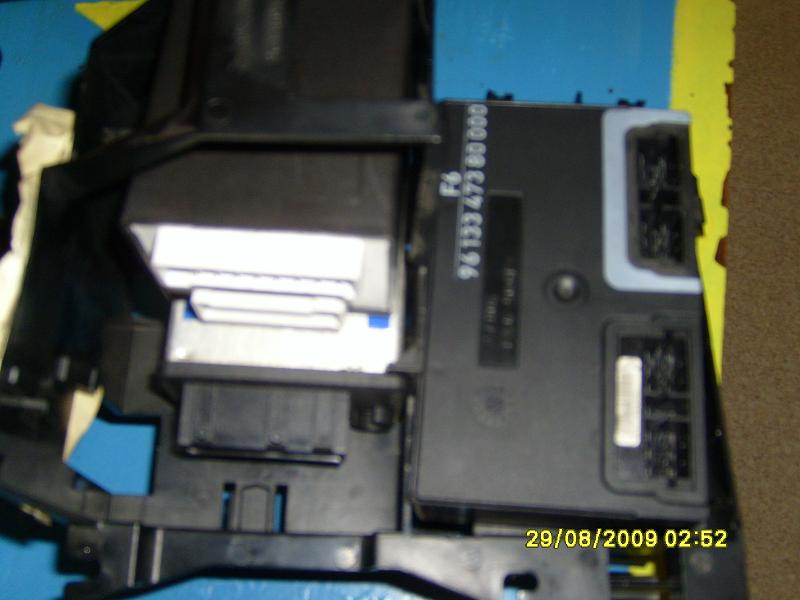

S7000005.JPG [ 71.59 Kio | Vu 17341 fois ]
S7000010.JPG [ 85.03 Kio | Vu 17343 fois ]
S7000011.JPG [ 87.74 Kio | Vu 17341 fois ]
S7000012.JPG [ 74.78 Kio | Vu 17341 fois ]
S7000013.JPG [ 73.17 Kio | Vu 17341 fois ]
S7000015.JPG [ 75.79 Kio | Vu 17341 fois ]
S7000017.JPG [ 74.07 Kio | Vu 17341 fois ]
S7000018.JPG [ 94.44 Kio | Vu 17341 fois ]
S7000019.JPG [ 112.12 Kio | Vu 17341 fois ]
S7000020.JPG [ 89.94 Kio | Vu 17341 fois ]
S7000021.JPG [ 86.78 Kio | Vu 17341 fois ]
S7000022.JPG [ 85.01 Kio | Vu 17341 fois ]
S7000027.JPG [ 84.31 Kio | Vu 17341 fois ]
S7000031.JPG [ 81.78 Kio | Vu 17341 fois ]
S7000032.JPG [ 74.28 Kio | Vu 17343 fois ]
S7000033.JPG [ 88.55 Kio | Vu 17341 fois ]
S7000034.JPG [ 89.15 Kio | Vu 17341 fois ]
S7000036.JPG [ 83.73 Kio | Vu 17341 fois ]
S7000038.JPG [ 93.54 Kio | Vu 17341 fois ]
S7000039.JPG [ 90.8 Kio | Vu 17345 fois ]
S7000040.JPG [ 93.7 Kio | Vu 17341 fois ]
S7000042.JPG [ 92.26 Kio | Vu 17343 fois ]
S7000043.JPG [ 93.32 Kio | Vu 17341 fois ]
S7000044.JPG [ 92.67 Kio | Vu 17341 fois ]
S7000046.JPG [ 82.17 Kio | Vu 17341 fois ]
S7000048.JPG [ 92.36 Kio | Vu 17341 fois ]
S7000049.JPG [ 81.79 Kio | Vu 17341 fois ]
S7000051.JPG [ 91.51 Kio | Vu 17341 fois ]
S7000052.JPG [ 136.36 Kio | Vu 17341 fois ]
S7000053.JPG [ 103.71 Kio | Vu 17341 fois ]
S7000054.JPG [ 90.46 Kio | Vu 17341 fois ]
S7000055.JPG [ 96.19 Kio | Vu 17341 fois ]
S7000056.JPG [ 104.68 Kio | Vu 17343 fois ]
S7000057.JPG [ 89.67 Kio | Vu 17341 fois ]
S7000058.JPG [ 85.24 Kio | Vu 17341 fois ]
S7000099.JPG [ 84.98 Kio | Vu 17341 fois ]
s70004254.jpg [ 79.21 Kio | Vu 17341 fois ]
S700000541.JPG [ 71.38 Kio | Vu 17341 fois ]
s7000009797.JPG [ 86.74 Kio | Vu 17341 fois ]

voila ces tous ce que j ai fait comme photo

-- Edit du Mar 28 Juil 2009, 13:16:54 --

des que tout sera bien montez , j expliquerai comment j ai procedez point part point .
ca pourra aidez les forumeurs qui n y connaisse pas grand chose comme moi mais
qui veuille y arrivez par eux meme .
encore un grand merci a PANAMIEN pour ca patience et son devouement et a GRIGNOU pour gardez de l ordre dans tous ca

-- Edit du Mar 28 Juil 2009, 22:37:47 --

d apres vous , ou je peut mettre mon fil bleue , ces celui qui detecte la position des verrou ?
j ai essayez au niveau de la supercondamnation mais ca ne marche pas .

_________________
peugeot 605 sv 24 (prv) annee 1997, jantes rubis ,140 000 km.
3 renault 21 gts , 1 renault 21 txi , mg turbo , lancia prisma , renault 5 ,
ford mondeo , citroen ax


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mar 28 Juil 2009, 22:04:59
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Tu dois te raccorder sur le fil 4B de ta broche A, au niveau de ton boîtier de supercondamnation. C'est sur cette même fiche A que je te conseillais de brancher le fil blanc et le fil blanc/noir de ton nouveau kit.

Sur cette fiche A, tu mets en contact le fil 4B et le fil bleu de ton nouveau kit. Ne te trompe pas de rangée ni de fiche.

C'est la dernière opération, normalement, tout devrait marcher.

Ca a marché pour raccorder le klaxon ?


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mar 28 Juil 2009, 22:46:54
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 20 Juil 2009, 17:22:54
Messages: 167
Localisation: 59000 valenciennes
Roule en: 605 PRV ph2
ok , je vais essayez demain
pour repondre a ta question ,ce qui ai du klaxon j ai mit un relai comme tu ma dit et ca marche ,pour les phares j ai essayez avec le relais et ca marche aussi
par contre es ce que je peut mettre les phares et le klaxon sur le meme relaix ?ou vos mieux mettre 2 relaix ? car au bout du compte le klaxon es les phares sont branchez sur un seul fil du kit ?

_________________
peugeot 605 sv 24 (prv) annee 1997, jantes rubis ,140 000 km.
3 renault 21 gts , 1 renault 21 txi , mg turbo , lancia prisma , renault 5 ,
ford mondeo , citroen ax


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mar 28 Juil 2009, 23:51:49
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Surtout laisse tes deux relais comme tu les as montés. Un pour le klaxon, un pour les phares.

Autrement, avec un seuil relais :

- tu klaxonneras quand tu feras marcher tes phares

-tes phares marcheront quand tu utiliseras le klaxon


Tiens-moi au courant de la suite surtout, c'est presque fini :-D :-D .


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mer 29 Juil 2009, 17:48:16
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 20 Juil 2009, 17:22:54
Messages: 167
Localisation: 59000 valenciennes
Roule en: 605 PRV ph2
ok
desolez si defois j ai des questions un peu conne mais en electronique j y connais pas grand chose .
je te tiens au courant

-- Edit du Mer 29 Juil 2009, 18:48:16 --

aujourd hui tout es branchez , content du resultat mais comme je le supposait , j ai mon fil bleue (detection des verrou) qui ne detecte rien !
il devrait faire reagir la central des qu on ouvre une porte mais rien ,j ai laissez un mail au sav ,donc a voir !!
pour ce qui es du reste , ca fonctionne tres bien ,aucun probleme meme tres etonnez de la porte des emetteurs +de 100 metres !!
tres utile sur les parking pour reperer la voiture ,ou eloignez des perssonne trop curieuses .

_________________
peugeot 605 sv 24 (prv) annee 1997, jantes rubis ,140 000 km.
3 renault 21 gts , 1 renault 21 txi , mg turbo , lancia prisma , renault 5 ,
ford mondeo , citroen ax


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mer 29 Juil 2009, 20:53:00
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
menelor a écrit:
encore un grand merci a PANAMIEN pour ca patience et son devouement et a GRIGNOU pour gardez de l ordre dans tous ca


Merci à toi de cette synthèse à mon égard, pour un nouveau, tu as très bien compris la qualité du devenir de ce forum, car certains anciens sont encore restés totalement à l'Ouest, voir me prendre pour un grand malade frustré de la manière où j'organise le forum, mais bon bref ... le principal c'est que tu t'en sortes bien dans ton problème et tu peux le dire, c'est certain la patience et l'aide de Panamien qui maîtrise bien l'électronique (beaucoup mieux que moi ) :razz:


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mer 29 Juil 2009, 21:39:59
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 20 Juil 2009, 17:22:54
Messages: 167
Localisation: 59000 valenciennes
Roule en: 605 PRV ph2
revoila , mon cher grignou
je me suis souvent demandais si tu suivait , car plus de news . comme tu peut le voir j ai quasi finis sauf le fil qui detecte les verrou (il ne detecte rien du tout)

ce soir ou demain je ferais un petit recapitulatif du debut a la fin , car a ce que j ai vu dans le forum j ai pas vu de topic pour changez de centralisation sur les sv24 munis de ces supercondamnation .
grignou a écrit:
menelor a écrit:
encore un grand merci a PANAMIEN pour ca patience et son devouement et a GRIGNOU pour gardez de l ordre dans tous ca


Merci à toi de cette synthèse à mon égard, pour un nouveau, tu as très bien compris la qualité du devenir de ce forum, car certains anciens sont encore restés totalement à l'Ouest, voir me prendre pour un grand malade frustré de la manière où j'organise le forum, mais bon bref ... le principal c'est que tu t'en sortes bien dans ton problème et tu peux le dire, c'est certain la patience et l'aide de Panamien qui maîtrise bien l'électronique (beaucoup mieux que moi ) :razz:

tu na pas une place facile dans ce forum , entre les nouveaux inscrit a qui faut tous repetez 2 fois (comme moi) , la bonne marche du forum , et le caractere de tous .
tu t en sort tres bien . imagine 2 secondes le bordel si quelqu un ne veille pas aux grains !!
BIG UP pour grignou

_________________
peugeot 605 sv 24 (prv) annee 1997, jantes rubis ,140 000 km.
3 renault 21 gts , 1 renault 21 txi , mg turbo , lancia prisma , renault 5 ,
ford mondeo , citroen ax


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mer 29 Juil 2009, 22:11:58
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
menelor a écrit:
revoila , mon chere grignou
je me suis souvent demandais si tu suivait , car plus de news . comme tu peut le voir j ai quasi finis sauf le fil qui detecte les verrou (il ne detecte rien du tout)


Je suivais toujours, mais un peu de loin, car un peu largué quand même au bout d'un moment j'ai décroché (ALC va s'occuper prochainement de mettre tout ça sous forme de Tuto)

menelor a écrit:
tu t en sort tres bien . imagine 2 secondes le bordel si quelqu un ne veille pas aux grains !!


Bien dit, mais des rigolos anarchistes n'ont pas encore compris ça, et préfère me mettre des bâtons dans les roues (je ne les cites pas, ils se reconnaitront :dents:) mais si ils veulent faire le bordel, ce n'est pas les forums qui manquent sur le net, où c'est la zizanie complète, mais bizarre ils n'y mettent pas les pieds :sad:


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Mer 29 Juil 2009, 22:29:40
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 20 Juil 2009, 17:22:54
Messages: 167
Localisation: 59000 valenciennes
Roule en: 605 PRV ph2
n en tiens pas compte ,certains ne voit que leurs propre interet .
le principal ces que le forum tourne , es que les gens comme moi qui ont besoin d aide la trouve ,grace a des personnes comme toi , panamien , et alc (que je ne connais pas) qui sont a l ecoutes des problemes des autres et qui prennent sur leur temps pour y remedier.

_________________
peugeot 605 sv 24 (prv) annee 1997, jantes rubis ,140 000 km.
3 renault 21 gts , 1 renault 21 txi , mg turbo , lancia prisma , renault 5 ,
ford mondeo , citroen ax


Haut
 Profil

 Sujet du message: Re: Remplacer alarme d'origine + centralisation
MessagePosté: Jeu 20 Aoû 2009, 13:24:29
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 20 Juil 2009, 17:22:54
Messages: 167
Localisation: 59000 valenciennes
Roule en: 605 PRV ph2
aujourd hui j ai recu le manuel peugeot sur la supercondamnation , je le scannerai plus tard pour les membres du forum car a ce que j ai pue voir , on a pas beaucoup d infos sur la supercondamnation .

_________________
peugeot 605 sv 24 (prv) annee 1997, jantes rubis ,140 000 km.
3 renault 21 gts , 1 renault 21 txi , mg turbo , lancia prisma , renault 5 ,
ford mondeo , citroen ax


Haut
 Profil

Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  [ 93 messages ]  Aller à la page Précédente  1, 2, 3, 4, 5

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller à:


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
