2 ou trois fiches sur le gros Texton ?

Regarde dans ta voiture, tu vas peut-être trouver un boitier de supercondamnation en cherchant bien dans ce compartiment.

sur la photo que je t es fait voir des 3 boitiers il y en a 2 texton l un et petit es na qu une fiche et le deuxieme et le plus grand es a 2 fiches et sur le troisieme dessus il es marquez bitron mais il n es pas comme celui sur la photo que tu ma fait voir

-- Edit du Sam 25 Juil 2009, 1:16:47 --

le 1er et un texton le 2eme es un bitron mais pas comme le tiens et le 3 eme et un texton avec 2 prise

Le nom BITRON ne donnera rien, il y en a plusieurs sur la 605, comme je t'ai déjà dit, c'est une marque.

Le 2ème de tes photos tu peux oublier, déjà dit aussi, c'est celui de l'info vitesse

le 3 eme ta une iddee ?

le 3ème peut-être celui de cette fameuse super condamnation, car avec 2 prises, faut attendre l'avis d'Alain

d'ailleurs Panamien t'a déjà répondu à ce sujet, vraiment tu dois lire en diagonale, car tu poses de nouveau les même questions avec même photos

Et l'alarme alors, grignou c'est quel boîtier ? Je pense qu'il n'a pas tout trouvé dans son compartiment.



Menelor :

Avec tous ces boîtiers débranchés, ta 605 démarre ?

Le gros à 2 fiches serait bien celui de l'alarme (sur phase 1, il y avait en + une petite fiche à 2 fils mais cet emplacement ne semble pas utilisé sur ta photo. L'interdiction de démarrer a peut-être disparu sur ce boîtier ph2 que tu montres)

Là, avec les 3 boîtiers débranchés, ta 605 démarre ?

Regarde mieux dans le compartiment, si tu mets la main sur un nouveau boîtier, on aura bien avancé (cherche bien, regarde partout et démonte si besoin est)

Dis nous quoi (je vais pas tarder à me coucher mais ton problème m'intéresse).

à+

panamien
oui la voiture tourne demain je vais chercher mais ca m inquiete car en dessous y a plus que le moteur de ventilation moi je pense que ces le gros boitiers avec ces 2 prises mais je suis pas sur . ca me reconforte de savoir que j ai quelqu un derriere pres a m aidez malgrez mais faibles connaissance . merci a toi


grignou
mon soucis au depart ces ma centralisation qui ne marche pas a distance et une alarme qui ce declenche innopinement

Pour info, la super condamnation a existé qu'à a partir des phases 2 et notamment sur les hauts de gamme comme la SV24, et a disparu a partir des modèles 96 ou 97, d'ailleurs sur l'es9 cela n'existe pas.
D'ailleurs, j'en vois pas trop l'utilité...

Donc ce fameux boitier (a 2 broches) doit gérer 2 choses, l'alarme et la super-condamnation ce sont 2 choses liées ensemble



Dans ce cas, il aurait peut-être été préférable de voir du côté de la centralisation, le souci et de ce fait l'alarme aurait suivi son bon fonctionnement ensuite.

Aussi une centralisation qui se déclenche inopinément, cela peut-être tout simplement une serrure en défaut ou HS

oui il a repondu qu il doutait ces pour ca que je te demande ton avis

Néanmoins, je suis de son avis

Voici ce que je dis pour conclure cette douce nuit (mais ce n'est peut-être pas valable) :

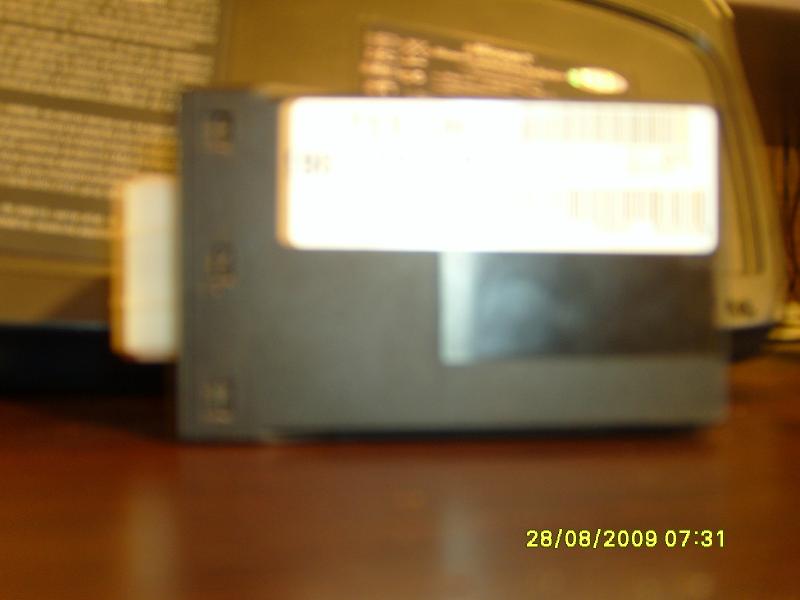

* Ceci est le récepteur HF, aucun doute http://peugeot605.forumeurs.fr/download/file.php?id=1594&t=1

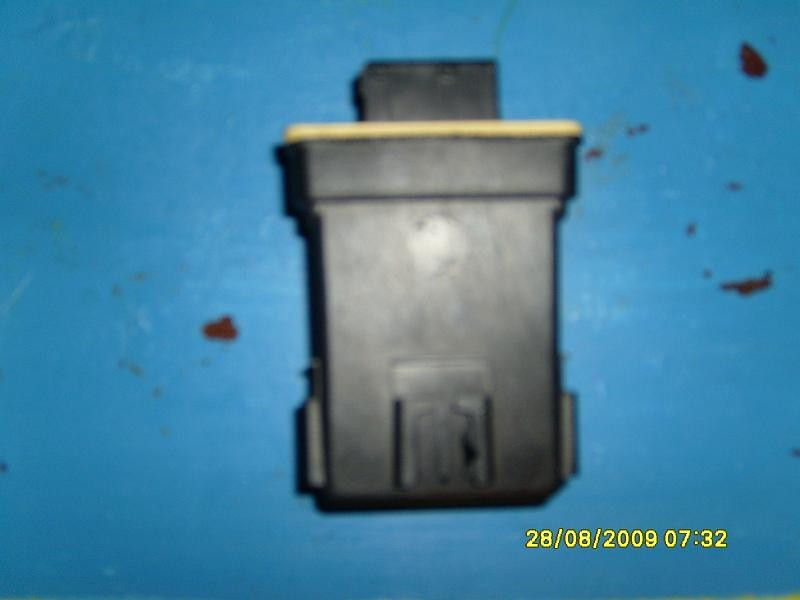

* Ceci est pour le compteur. Tu le rebranches et tu l'oublies http://peugeot605.forumeurs.fr/download/file.php?id=1595&t=1

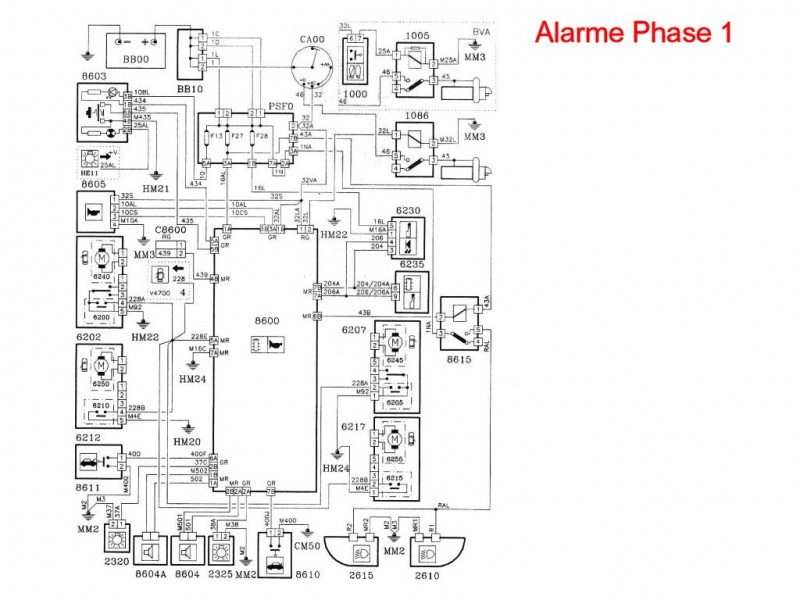

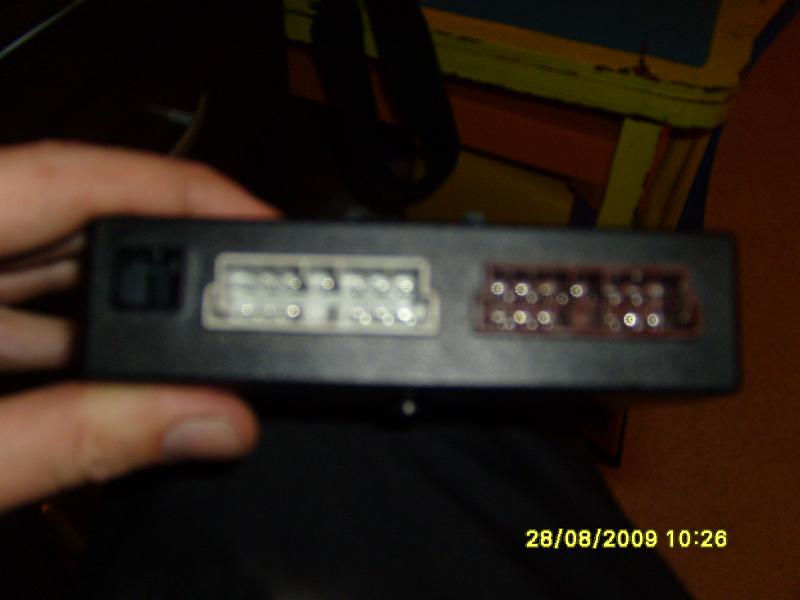

* Ceci serait bien pour l'alarme http://peugeot605.forumeurs.fr/download/file.php?id=1596&t=1 (il y a une prise grise et une marron comme dans le schéma de Alc http://peugeot605.forumeurs.fr/download/file.php?id=1301&t=1, mis à part qu'une troisième petite fiche à 2 fils est absente. Cette fiche servait à empêcher le démarreur de tourner sur les ph1 avec alarme. Peugeot a p e laissé tomber ce système sur phase 2, ce qui expliquerait la présence d'un emplacement vide au niveau de cette troisième petite fiche. De plus, la voiture de Menelor démarre, ce qui confirmerait cela.

* Menelor n'a pas tout trouvé et n'a pas localisé le boîtier de centralisation. (La preuve, il n'a pas mis la main sur le boitier de temporisation des lampes qui est pourtant à cet endroit).

Je ne pense pas que le boitier de supercondamnation et celui de l'alarme soient la même pièce (la 406 ph 1 avec supercondamnation a exactement la même architecture, elle a un boitier de supercondamantion et d'alarme bien distinct, elle a le même récepteur hf que sur 605, de marque valéo au lieu de texton mais totalement identique).

Dis nous quoi, je laisse tomber pour aujourd'hui.

ok ok je vais voire ca demain, il fera plus clair .je vais essayer de trouvez d autres boites dans ce compartiment et je vous tiens au courant
merci de ton aide panamien et mon chere grignou

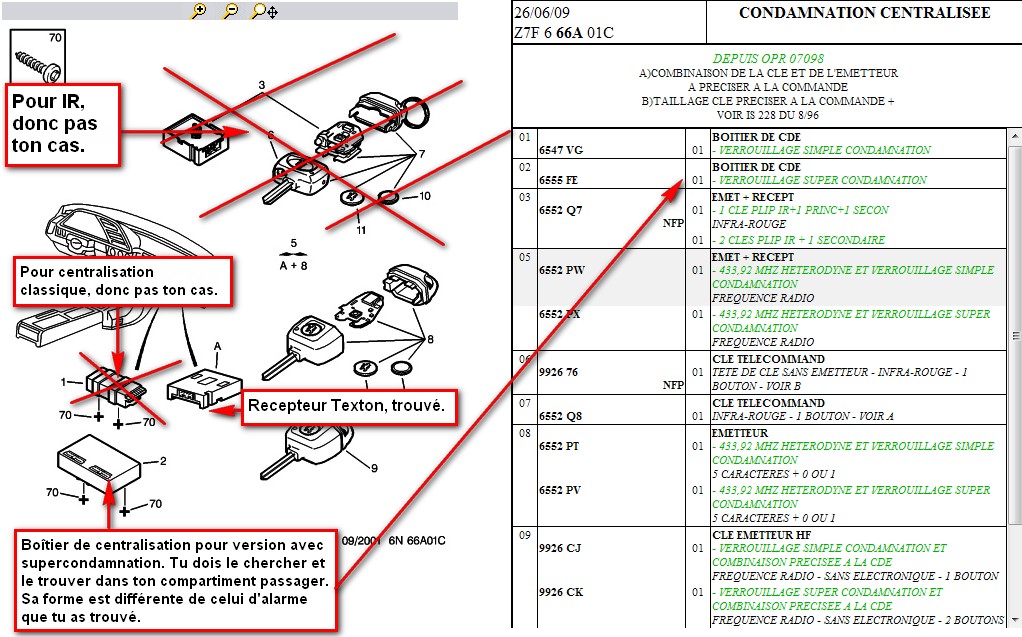

Ok, voici encore quelque chose qui laisse penser que tu n'as pas trouvé le boîtier de supercondamnation (la capture est du service box, les coommentaires sont de moi)

à+

merci pour tout
je te tiens au courant

Panamien d'après ton schéma, je pense que le N°2, justement c'est le bon qui correspond à la photo de Menelor, car les dessins sur un schéma ne sont pas identiques à la réalité comme une photo

non sincèrement, je pense qu'il doit chercher pour trouver le boitier de supercondamantion.

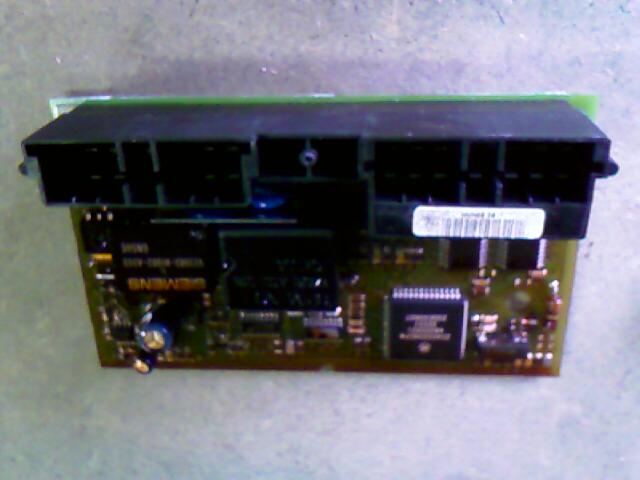

Voici une photo d'un boitier de supercondamnation de 406 ph1 (exactement la même architecture que la 605). Il correspond à ce que désigne l'image du service box (leurs représentations sont assez fidèles à la réalité).

Il doit encore chercher, il n'a pas assez parcouru le compartiment sinon il nous aurait montré aussi le boitier de tempo.

Et puis la marque Texton est surtout connue pour faire dans tout ce qui est réception et alarme (le cph de la 306 ph3, du 806 ph2 est Texton), pas dans la supercondamnation.

Laissons-le bien chercher, à fond dans tout le compartiment.

Possible comme tu dis, j'arrive à ne plus trop savoir dans tout ça, bref on verra la suite des événements dans les jours à venir

Bon, je retourne me coucher mais j'ai encore un peu réfléchi.

Actuellement, Menelor a retiré le récepteur HF (petit boîtier Texton) et ce que je pense être le boîtier d'alarme (le gros Texton avec 2 fiches, 1 grise et 1 marron).



Menelor, tu nous as bien dit que tu avais des problèmes pour utiliser ta centralisation à distance et avec ton alarme. Tu n'as jamais parlé de dysfonctionnement quand tu utilisais la centralisation manuellement (loquets de portes ou clé dans la serrure. Ai-je bien raison ?

Je pense que Menelor n'a pas trouvé son boîtier de supercondamnation et l'a laissé branché actuellement. Si c'est le cas, Menelor peut actuellement faire fonctionner sa centralisation électrique en verrouillant avec la clé ou en appuyant sur un loquets avant, quand il est dans sa 605 (portes fermées évidemment). Menelor, est-ce le cas ? Ta centralisation électrique, tes moteurs de portes fonctionnent quand tu fais cela ?

Si tout cela se vérifie, Menelor doit donc continuer les recherches dans son compartiment pour mettre la main sur le boîtier de supercondamnation (qui se comporte par ailleurs comme une condamnation "classique" quand on appuie sur un loquet ou quand on utilise la serrure et la clé)

Merci pour ta réponse, reste bien focalisé sur ce que j'ai mis en grand.

à+

oui tu as tout a fait raison panamien , malgre tout ca de demontez , ma centralisation marche encore quand j appuie sur les loquets
donc je pense aussi quil me reste quelque chose a trouvez ! je m y mets de suite .
mille merci

Voilà ce que je voulais entendre, lol.

Cela veut dire que tu as localisé le boîtier d'alarme (le gros Texton) et le récepteur HF (le petit Texton) mais il te reste donc le boîtier de Supercondamnation à trouver.

Bonne recherche, n'hésite pas à retirer certaines vis Torx qui pourraient fixer des caches ou ton boîtier.

Durant tes fouilles, tu vas normalement trouver aussi un petit boîtier qui gère la tempo de l'éclairage intérieurhttp://peugeot605.forumeurs.fr/download/file.php?id=933&t=1.
