 Sujet du message: Feu arriere éclairage rouge complet
MessagePosté: Jeu 28 Jan 2016, 11:46:49
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 08 Mar 2007, 0:00:00
Messages: 329
Localisation: Pornichet (44)
Roule en: Citroën
Depuis que je roule en 605 (ça commence à faire quelques années) j'ai cette idée en tête d'avoir l'éclairage complet de la partie rouge des feux arrières, l'emplacement feu de brouillard éteint en veilleuse m'a toujours gêné .

Et bien après un peu de bricolage, j'ai remédié à ça !

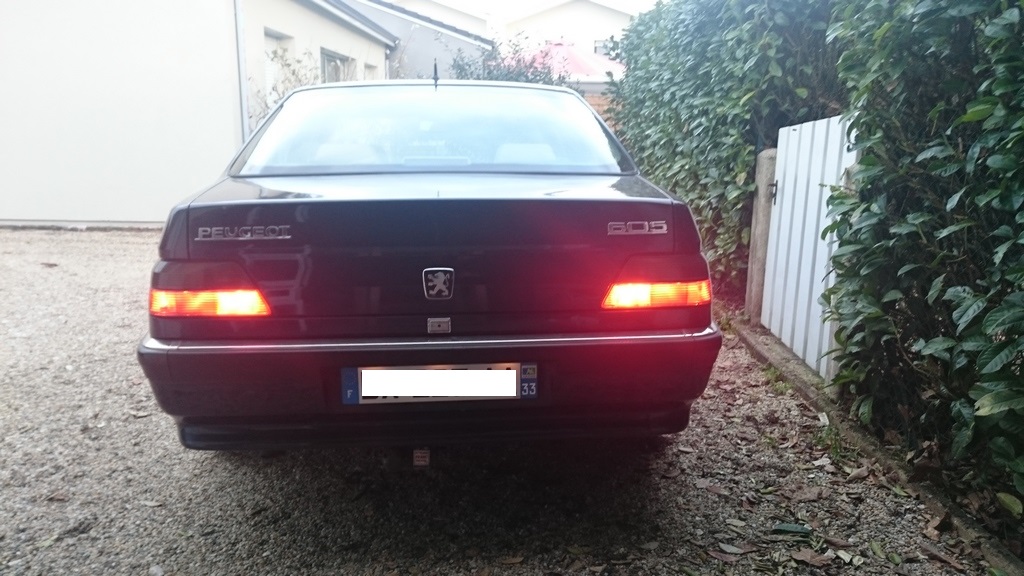

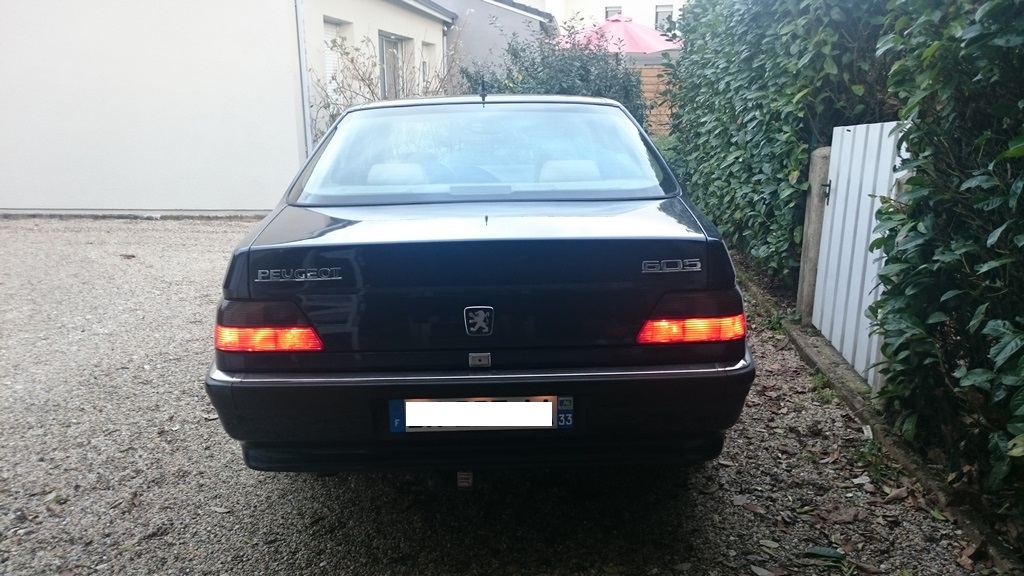

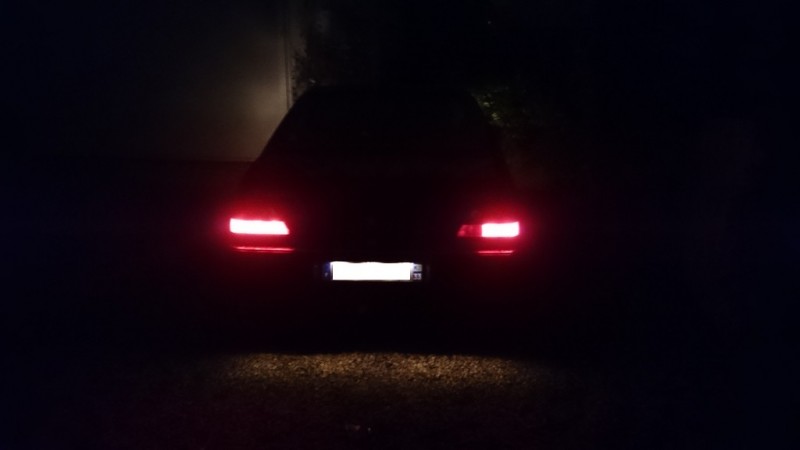

Différence avant/après :

DSC_0636.JPG [ 70.7 Kio | Vu 9872 fois ]

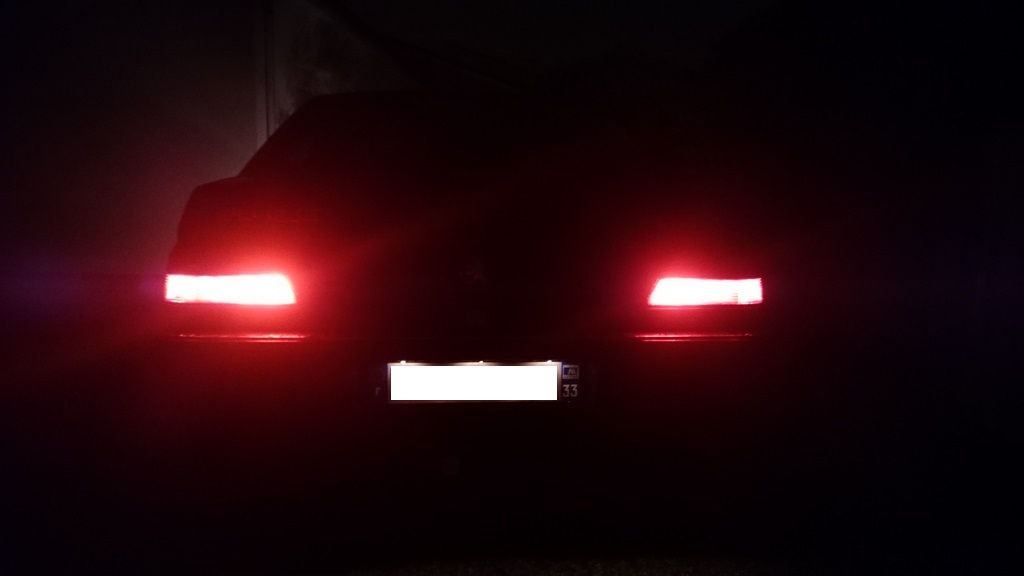

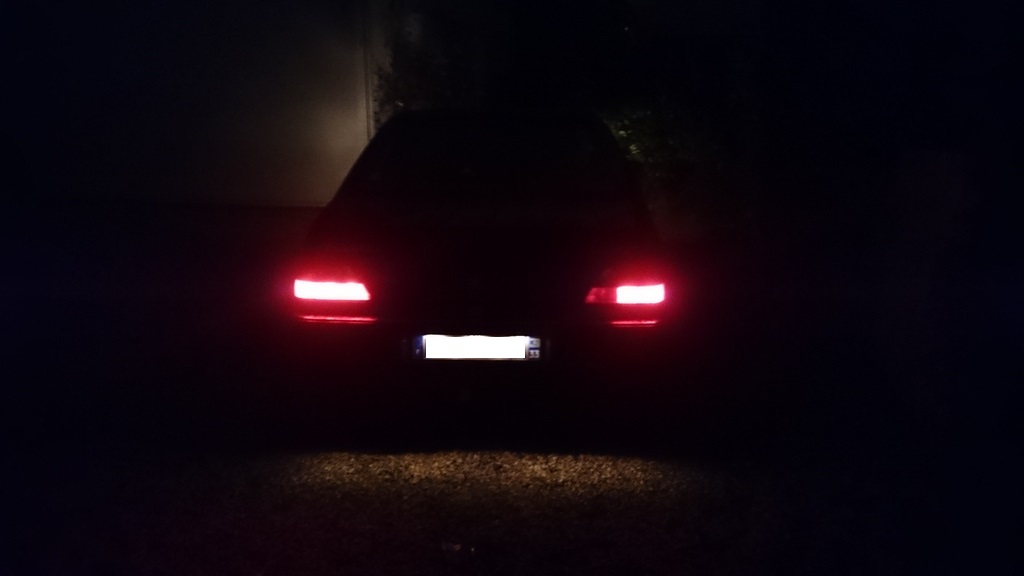

Avec les 2 à la tombé de la nuit

DSC_0647.JPG [ 238.92 Kio | Vu 9872 fois ]


Feux de brouillard allumé

DSC_0644.JPG [ 218.73 Kio | Vu 9872 fois ]

DSC_0638.JPG [ 66.45 Kio | Vu 9872 fois ]


Sympa non ! :mrgreen: :agree:


Pour faire cette modif, il vous faudra 4 platines porte ampoules (2 droite et 2 gauche)
L'idée étant de remplacer le porte ampoule 21w du feu de brouillard par un porte ampoule 21/5W.
Si vous observez bien les pistes de la platine le + des veilleuses est distribuer des 2 cotés du feu, la différence est que "la languette" 5w est coupé sur le feu de brouillard.
On va donc démonter le porte ampoule 21/5W du feu gauche pour le mettre à la place du porte ampoule 21w du feu droite (ne vous mélanger pas les pinceaux dans la platines ! :shock: :smile: )

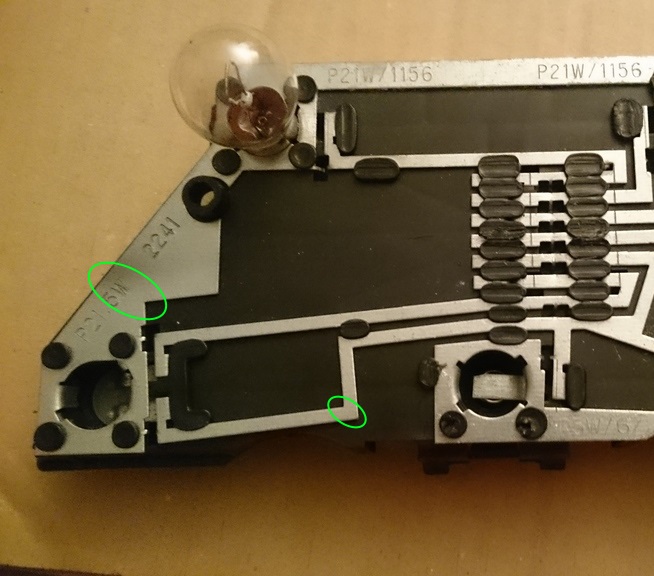

Sur la platine gauche (c'est repéré avec un gros G sur les pistes) on va faire sauter les rivets (repère rouge) avec une lame de cuter (c'est assez tendre comme plastique) et mettre un petit coup de scie sur le coin (repère vert)

DSC_0633_crj.jpg [ 121.74 Kio | Vu 9872 fois ]


DSC_0633_crj2.jpg [ 119.37 Kio | Vu 9872 fois ]

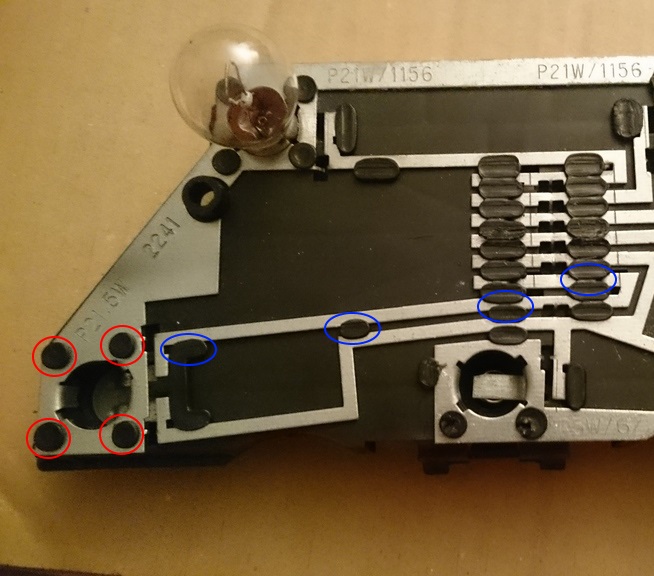

On va maintenant rabattre les ergots en plastique qui tiennes la piste (repère bleu) et mettre un petit coup de scie sur l'autre piste (repère vert) .
Une fois ces 2 piste retiré, il faut récupérer la petite platine ronde et son ressort au fond du porte ampoule.

Passer a la platine droite (repéré par un gros D) et faite de même.

Petite modif à faire sur la platine droite, le fond du porte ampoule 21w est différent du 21/5w.

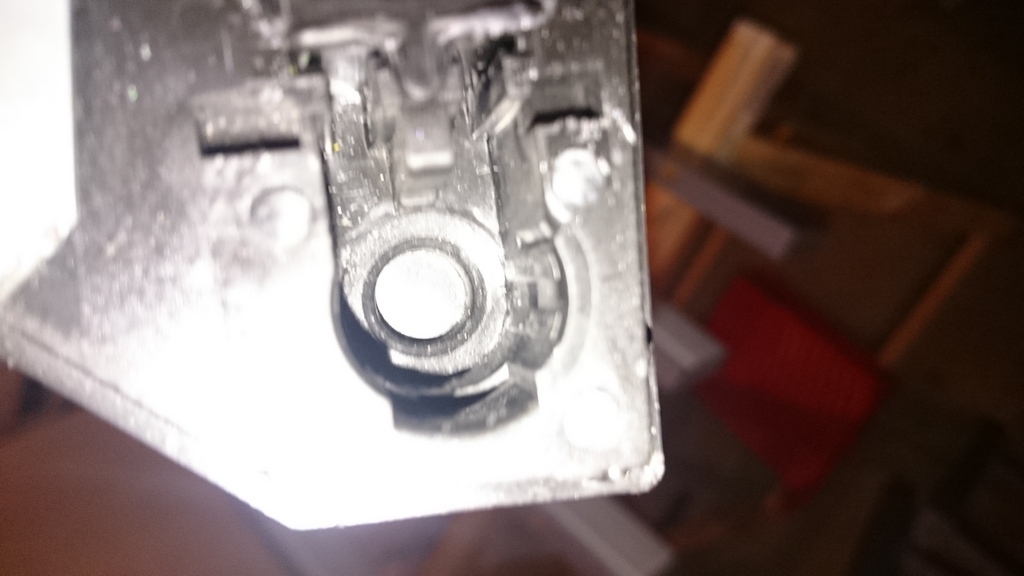

Porte ampoule 21w
DSC_0632.JPG [ 275.68 Kio | Vu 9872 fois ]


Porte ampoule 21/5w
DSC_0648.JPG [ 172.03 Kio | Vu 9872 fois ]


La petite platine ronde doit venir se loger au fond du trou, j'y ai mis un coup de foret de 12mm en y allant doucement pour pas traverser.

Remonter maintenant la piste non scié puis celle scié, rabattre les ergots au fer à souder et pour les rivet j'ai fait du "soudage" de plastique ... :cry: :smile: En récupérant les têtes couper au cutter et en posant la pointe de mon fer à souder au centre, ça les "recollé" assez solidement (en tous cas ça tiens ... si vous avez une autre solution de fixation n’hésitez pas :wink: )

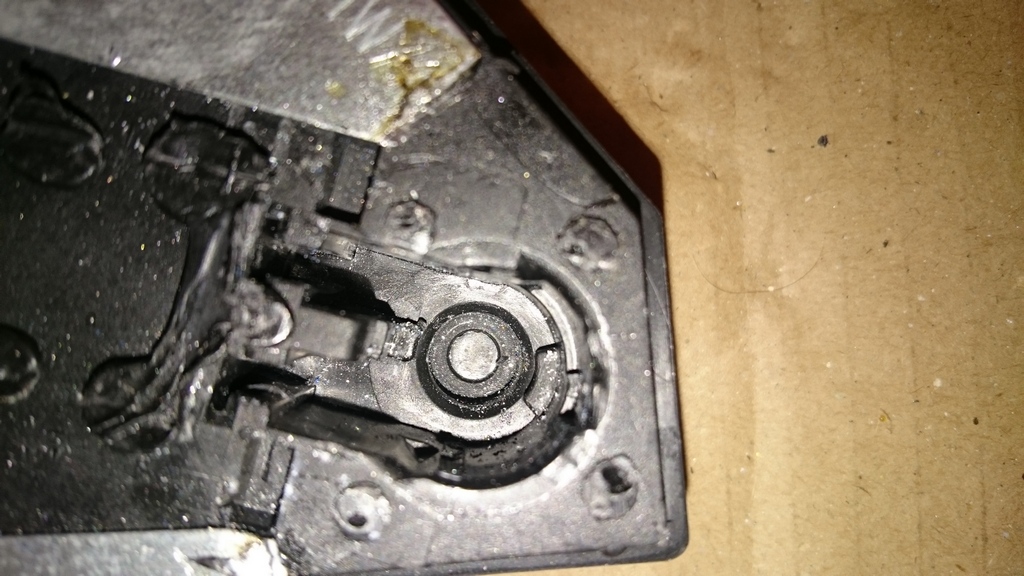

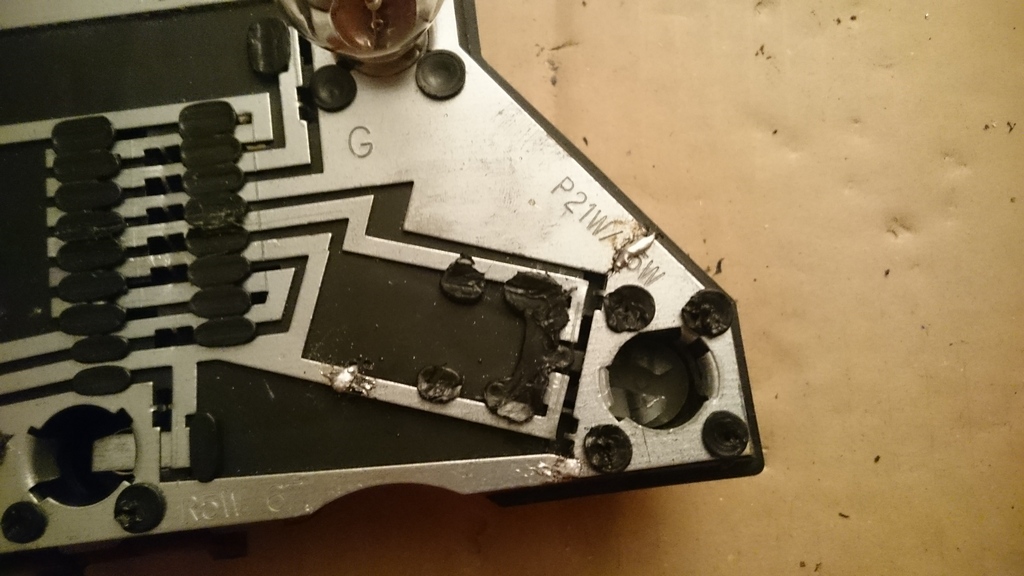

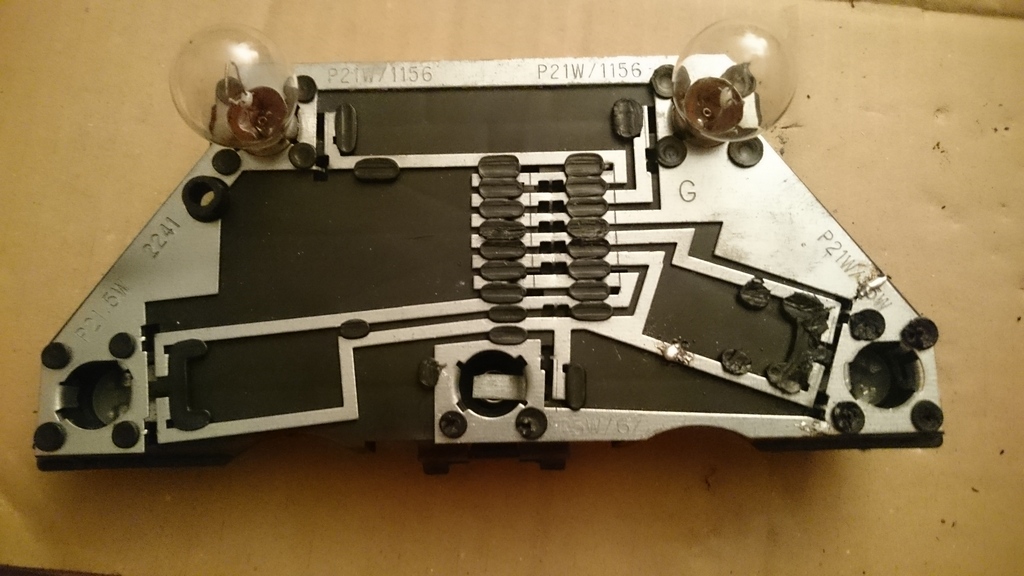

Voila le résultat après un peu d'étain sur les pistes (ok je ne suis pas un pro de la soudure ... :lol: )

DSC_0633.JPG [ 235.53 Kio | Vu 9872 fois ]

DSC_0634.JPG [ 230.59 Kio | Vu 9872 fois ]


Ça m'a pris 2h en tout pour les 2 feux, j'ai mis moins longtemps pour le 2 ème évidement :smile:

_________________
2016 - 2017 605 ES9 Bva de 1998
2009 - 2014 605 Tct Bva GPL de 1998
2007 - 2009 605 SV 3.0 Bva GPL de 1995
2002 - 2007 Quatre autres 605 dont 3 SV 3.0 BVA et une 2l 8S


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: Feu arriere éclairage rouge complet
MessagePosté: Jeu 28 Jan 2016, 15:24:44
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Jeu 28 Jan 2010, 15:58:50
Messages: 1726
Roule en: 605 TD 2.5l
c'est pas mal, mais je ne passerais pas 2 heures pour le faire :???:

_________________
Mickaël roule en 605 depuis 1998
1-autrefois une 605 2.1 l td volée à 320000km
2 -une 605 2.5ltd de 1996 -444850km (achetée à 162000km en 2003) pour pièces
3-et une 605 SVDT 2.5l de 1998 - 268mkm pour ma femme, (achetée en 2011 à 188800km)
4-et une SV 3.0 de 1989 (153Mkm ) Elle ROULE ! (pour collection)
5-Une 2.5 td exécutive de 03/1999 - 250mkm (+cuir)


Haut
 Profil

 Sujet du message: Re: Feu arriere éclairage rouge complet
MessagePosté: Jeu 28 Jan 2016, 15:33:07
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 08 Mar 2007, 0:00:00
Messages: 329
Localisation: Pornichet (44)
Roule en: Citroën
Oui c'est vrai que c'est un peu long ... mais des fois quand j'ai une idée en tête ! :shock: :???:

_________________
2016 - 2017 605 ES9 Bva de 1998
2009 - 2014 605 Tct Bva GPL de 1998
2007 - 2009 605 SV 3.0 Bva GPL de 1995
2002 - 2007 Quatre autres 605 dont 3 SV 3.0 BVA et une 2l 8S


Haut
 Profil

 Sujet du message: Re: Feu arriere éclairage rouge complet
MessagePosté: Jeu 28 Jan 2016, 17:32:15
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Lun 28 Sep 2015, 9:44:58
Messages: 211
Localisation: loire (42)
Roule en: 605 TD 2.5l
merci pour le tuto,sa rend bien :bravo:

_________________
605 2,5 SVDT 1995
206 1,1 XR 2003


Haut
