 Sujet du message: Branchement électrique compresseur Clim
MessagePosté: Mar 01 Sep 2009, 21:36:10
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Je viens de procéder à l'échange de mon compresseur qui était mort. :???:

Il m'aura fallu trois bonnes heures pour le démontage remontage, il ne me reste plus qu'a remettre une des deux durites qui est un peu plus coriace que l'autre. Patience et longueur de temps font plus que force ni que rage parait il :roll:

Un dernier problème restera, les connexions ne sont pas les mêmes, sur l'ancien compresseur j'avais un connecteur avec deux fils un marron et un vert jaune. Sur le nouveau je n'ai qu'un fil rouge :ko:
D'après mon frigoriste il semble que les anciens modèles avaient une mise a la masse (vert/jaune) je devrais selon lui récupérer le connecteur et ne brancher que le fil rouge sur la cosse du fil marron.

Quel est l'avis des spécialistes de l'électricité :sos:

Entre temps j'ai tellement cherché sur le forum comment démonter le compresseur et surtout comment détendre le courroie d'accessoire que je n'ai pas fait de recherche complémentaire concernant le branchement électrique.

Je n'ai rien vu sur le sujet

_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Mar 01 Sep 2009, 22:02:31
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Mon avis, c'est que tu n'a pas pris le bon compresseur de climatisation, car les connectiques ne sont pas les mêmes.
Et un accessoire de ce genre qui n'a pas de masse, ça m'étonnerait fort, ton frigoriste à l'air d'un vrai fortiche :loll:

Tout comme j'ai déjà dit dans ce topic, un démarreur, alternateur, compresseur, etc... ne s'achète pas à l'aveuglette sans avoir contrôler auparavant de prendre un modèle identique.
http://peugeot605.forumeurs.fr/reference-demarreur-t4501.html

Même les casseurs demandent toujours ton modèle en exemple avant de te fournir un matériel de ce genre.


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Mar 01 Sep 2009, 22:44:28
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Si, il est possible que la masse soit directement sur la carcasse. Toute partie en contact avec le métal de la voiture peut être mise à la masse comme cela. Je pense que c'est déjà le cas des alternateurs.

A part cela, je n'en sais pas plus à propos du compresseur. Brancher le + de l'ancien faisceau sur le nouveau compresseur pourrait peut-être fonctionner.


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Mer 02 Sep 2009, 6:21:10
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Je pense peut être naïvement quand même que la masse est de fait réalisée par la fixation de l'accessoire au bloc moteur.

En ce qui concerne le choix, je me suis plus concentré sur le nombre de rainures de la poulie, ayant acheté à la casse un modèle avec le bon connecteur mais pas la bonne poulie.

La poulie est démontable, mais je ne l'ai pas démontée comme il faut et j'ai cassé l'axe car je n'ai pas enlevé d'abord l'embrayage. Du coup j'ai donc jeté un compresseur à la poubelle :ko:

_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Mer 02 Sep 2009, 14:46:13
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Au départ, il y avait une installation chargée en R12. Aujourd'hui, il faut ré-équiper avec le modèle monté sur les derniers PRV 170 CV, qui pourrait être un Sanden SD7V16. Le circuit est rempli au R134a et les joints doivent être compatibles.
Quoi qu'il en soit, l'alimentation ne concerne que la bobine d'embrayage qui possède 2 fils. Que l'un soit raccordé au bâti du compresseur est possible mais pas sur un SD7V16. alc.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Mer 02 Sep 2009, 17:12:48
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Bien sûr Alc. tu as presque raison c'est bien l'échange d'un SD 709 au R12 mais avec un SD7H15 au R134a

En ce qui concerne le branchement j'ai opté pour l'utilisation de l'ancienne fiche de branchement sur laquelle j'ai laissé le v/j libre et le marron raccordé au rouge qui va à la bobine d'embrayage. :neutral:

J'ai fini par solutionner mon raccordement de durite et tout a l'air de fonctionner normalement. Épreuve de vérité vendredi, je fais recharger l'installation en R134a et je vous en dis plus photos à l'appui.

_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Mer 02 Sep 2009, 22:50:09
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Méfies-toi du gaz dont tu as besoin et de ce qui est encore légalement vendu, consultes ce topic
http://peugeot605.forumeurs.fr/passage-r12-r134-t788.html


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Jeu 03 Sep 2009, 18:24:42
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Lun 19 Mar 2007, 0:00:00
Messages: 2444
Localisation: 4 ème à droite c'est là !
Je confirme que sur mon sanden changé il y a bien un connecteur à 2 conducteurs
http://peugeot605.forumeurs.fr/demontage-compresseur-sur-dk5-t1345.html

_________________
605 2.5 SVDT 99
205 XAD 88
205 XAD 89
205 GRIFFE 91
205 CTI 86
205 GTI 84
1200 R 07


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Ven 04 Sep 2009, 15:40:10
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Je ne l'avais pas vu celui là, mais le montage sur DK5 et sur PRV est différent.

Sur le DK5 le compresseur est me semble t'il en bas à droite et le tendeur de la courroie est visible en démontant le garde boue.

Sur le PRV il est en haut a droite et le tendeur ne se voit pas il faut aller le chercher en haut après démontage du garde boue.
Autre différence pour le tendeur pas de système de rappel, la vis agit directement sur le galet.

Pour ce réglage j'ai évalué la tension avant démontage avec la méthode de la torsion de la courroie sur elle même et j'ai reproduit à l'identique, a savoir un quart de tour.

Photos à venir, pas le temps ce matin.

La recharge est faite, et tout fonctionne à merveille :saute: Ci dessous quelques images de l'opération


-- Edit du Ven 04 Sep 2009, 16:35:54 --

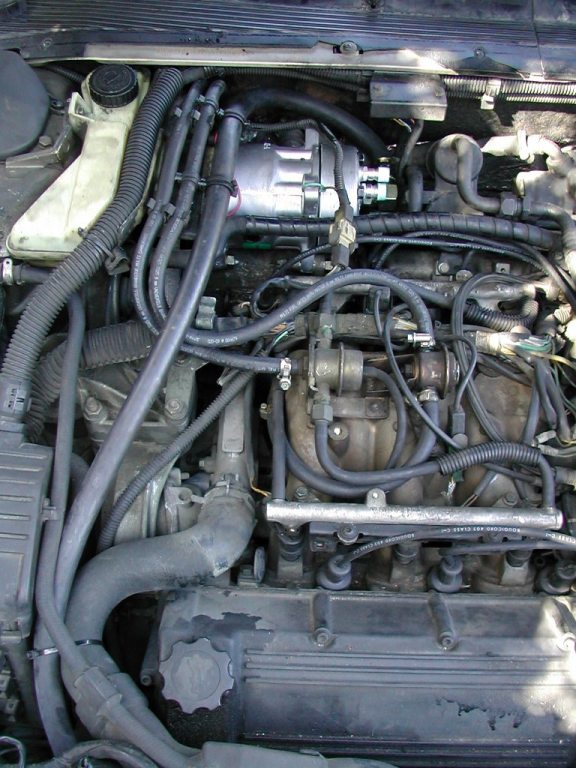

Commentaire: Voilà la vue de l'ensemble fini, je n'ai pas remonté le cache V6, vous pouvez mieux voir la durite qui va du compresseur au radiateur en passant par le haut, je ne me souviens plus ou passait l'ancienne.
Vue d'ensemble fini.JPG
Vue d'ensemble fini.JPG [ 108.47 Kio | Vu 19416 fois ]

Commentaire: Les nouveaux raccords ne permettent pas de brancher l'appareil pour faire la recharge, je vais devoir l'année prochaine les démonter et les remplacer par les anciens et monter un coude pour permettre de faire la recharge correctement en vérifiant les pressions.
Raccords de recharge à changer.JPG
Raccords de recharge à changer.JPG [ 166.99 Kio | Vu 19333 fois ]

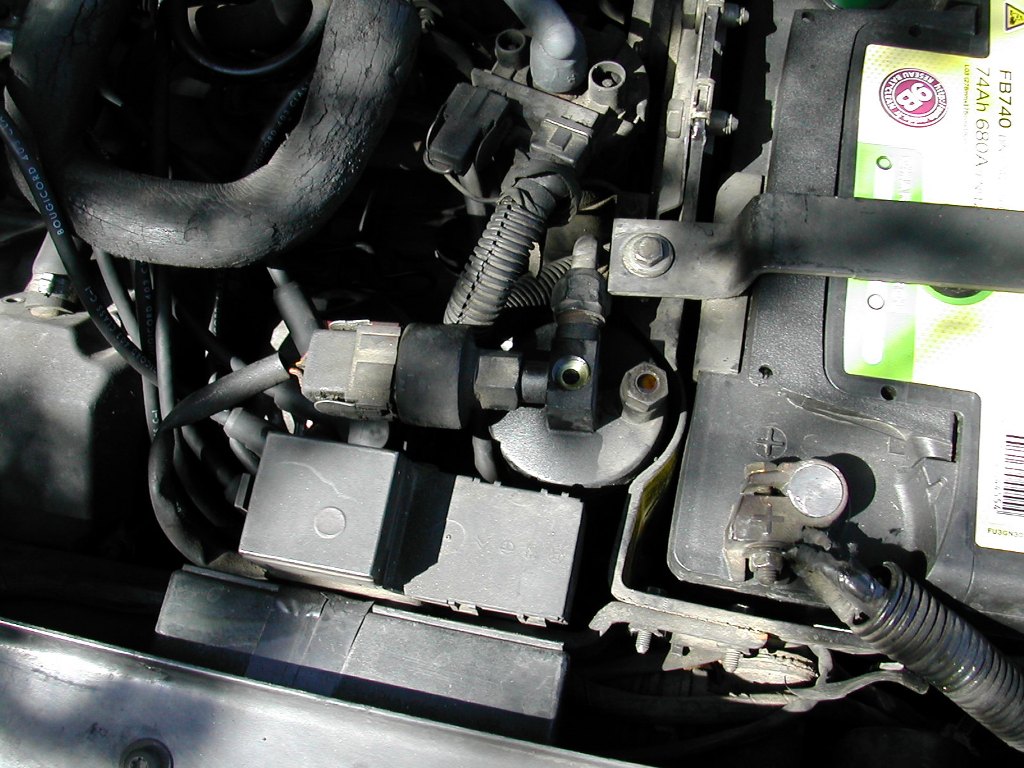

Commentaire: On a utilisé ce raccord pour vider le circuit et le recharger avec du R134a.
Le seul inconvénient de cette méthode est qu'on ne peut vérifier la pression

L'astuce pour vider et charger.JPG
L'astuce pour vider et charger.JPG [ 172.96 Kio | Vu 19333 fois ]

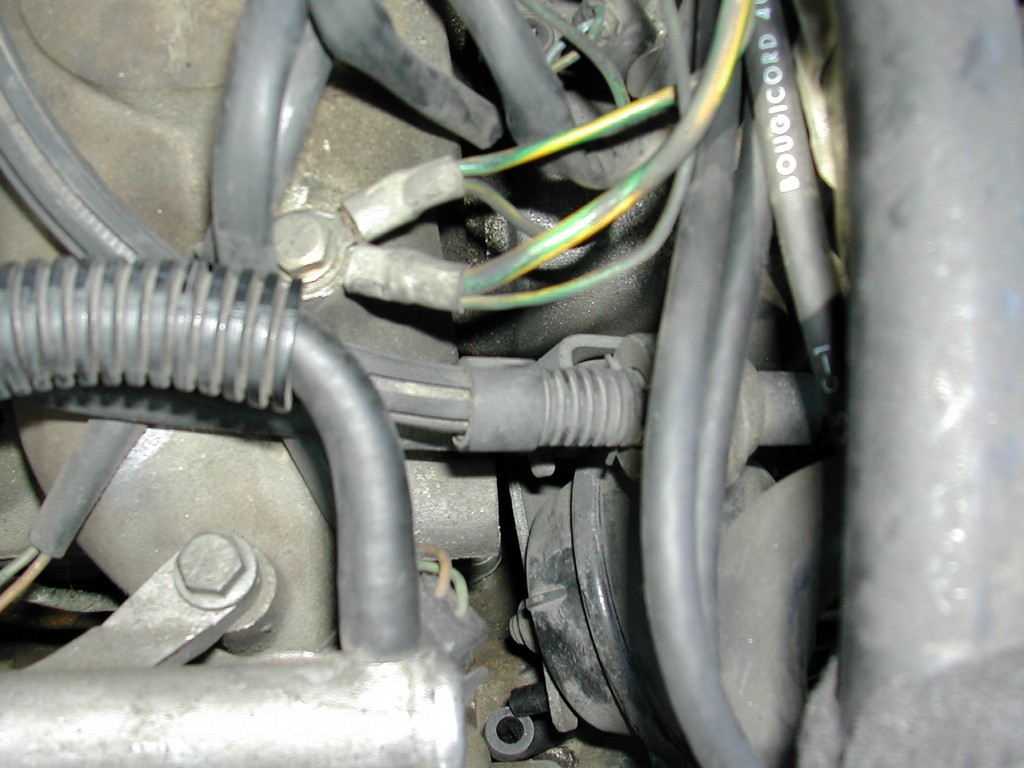

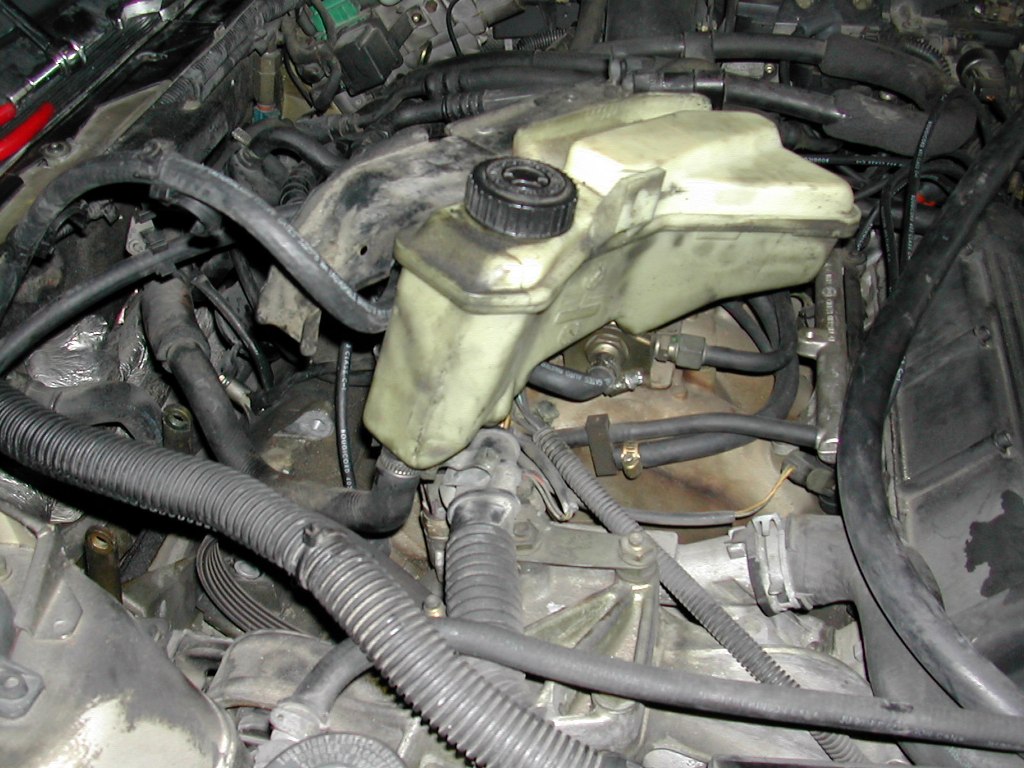

Commentaire: Une vue des masses en vert/jaunes du faisceau électrique, ce qui comme le disait si bien Alc m'ont permis de brancher mon compresseur en utilisant uniquement un fil.
Masses sur 605.JPG
Masses sur 605.JPG [ 155.57 Kio | Vu 19333 fois ]

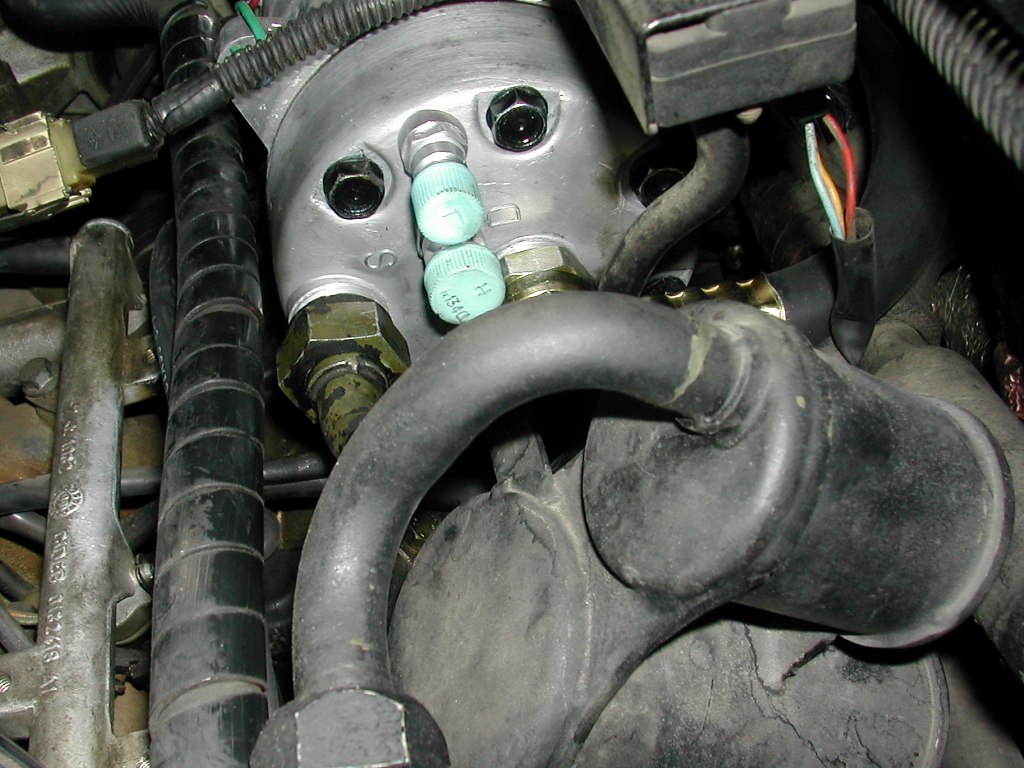

Commentaire: Une vue de l'emplacement après démontage histoire de voir les fixations arrières particulièrement inaccessibles, et on peut voir ce qu'il a fallu écarter pour pouvoir travailler (Durites essence, Vase DA, durite de clim(les vôtres sont différentes, il s'agit d'un montage maison par mon frigoriste auto))
L'emplacement vide et ce qu'il faut écarter.JPG
L'emplacement vide et ce qu'il faut écarter.JPG [ 176.11 Kio | Vu 19334 fois ]

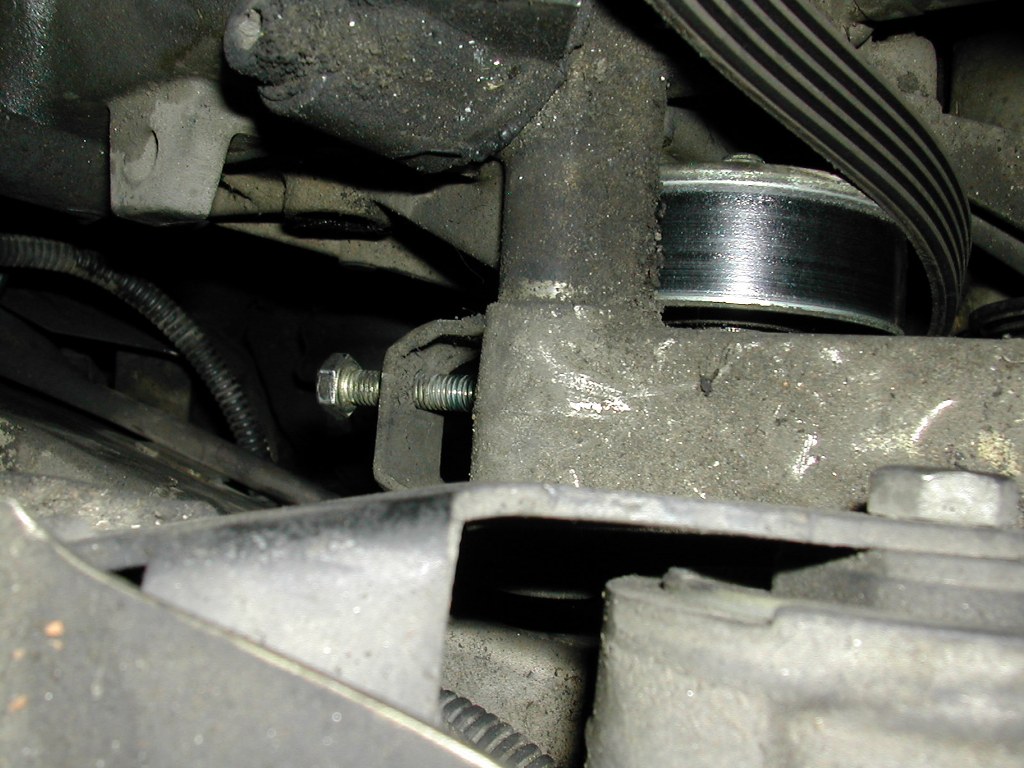

Commentaire: Vue par en dessous par le passage de roue, le galet tendeur de la courroie d'accessoire et sa vis de réglage
Tendeur et vis de réglage.JPG
Tendeur et vis de réglage.JPG [ 167.77 Kio | Vu 19334 fois ]

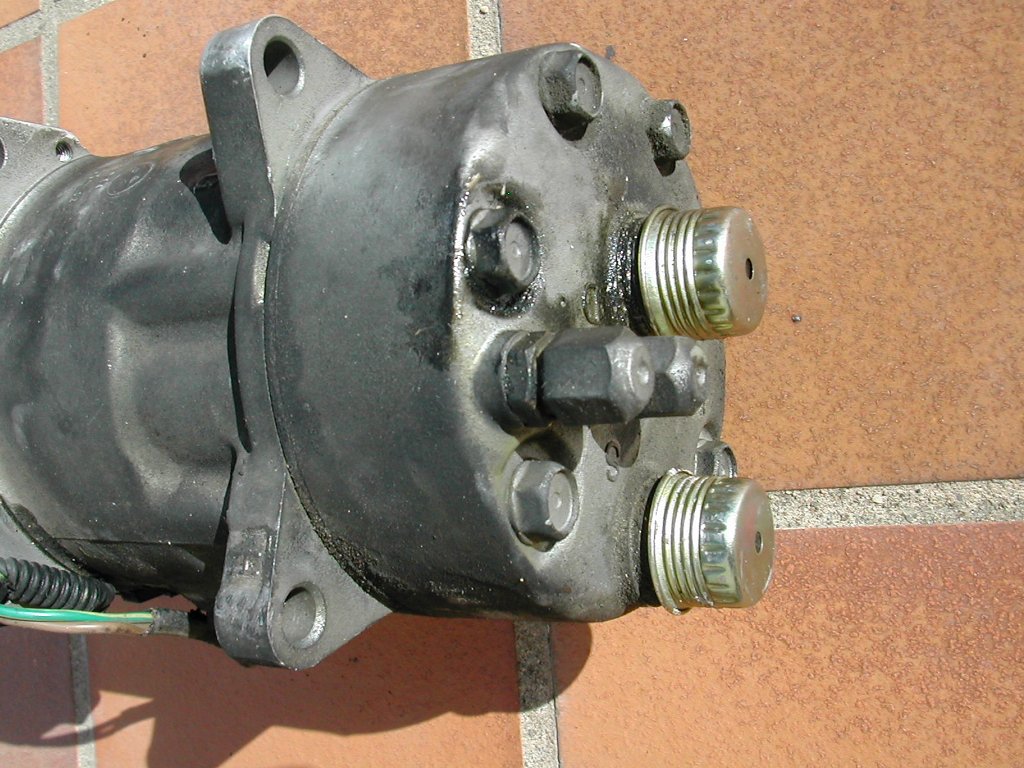

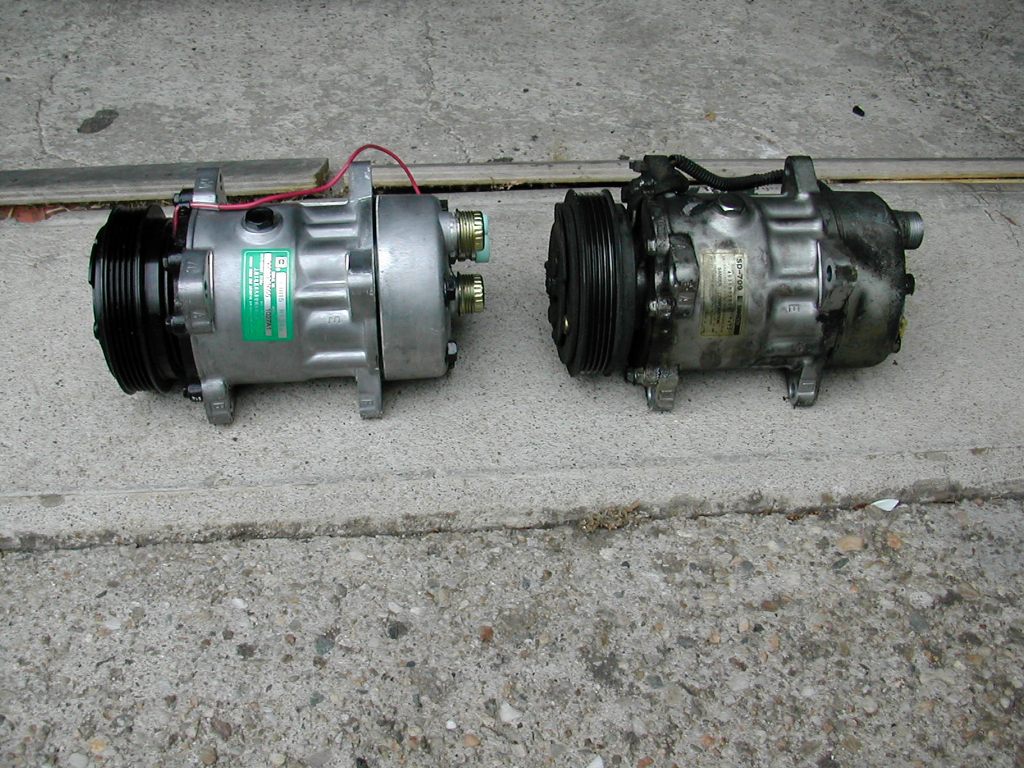

Commentaire: Une de vue de l'ancien compresseur et de son remplacant
L'ancien et le nouveau.JPG
L'ancien et le nouveau.JPG [ 184.5 Kio | Vu 19335 fois ]


_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.
Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Ven 04 Sep 2009, 15:41:02
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Bravo ! Un gros plan sur les 2 étiquettes aurait été le bienvenu...

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Ven 04 Sep 2009, 16:09:01
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Jeu 30 Avr 2009, 16:05:53
Messages: 675
Localisation: 37 Tours
Roule en: 605 PRV ph1
Pour la photo de l'ancien, c'est toujours possible, par contre pour une photo du nouveau compte pas sur moi, je ne suis pas prêt de le redémonter du moins je l'espère :ko:


Commentaire: Une vue des anciens raccord plus petits qu'il faut absolument garder pour remplacer ceux qui sont sur le nouveau modèle et qui ne permettent pas de brancher l'appareil pour faire la recharge
Les raccords que je dois récuperer.JPG
Les raccords que je dois récuperer.JPG [ 178.05 Kio | Vu 19334 fois ]

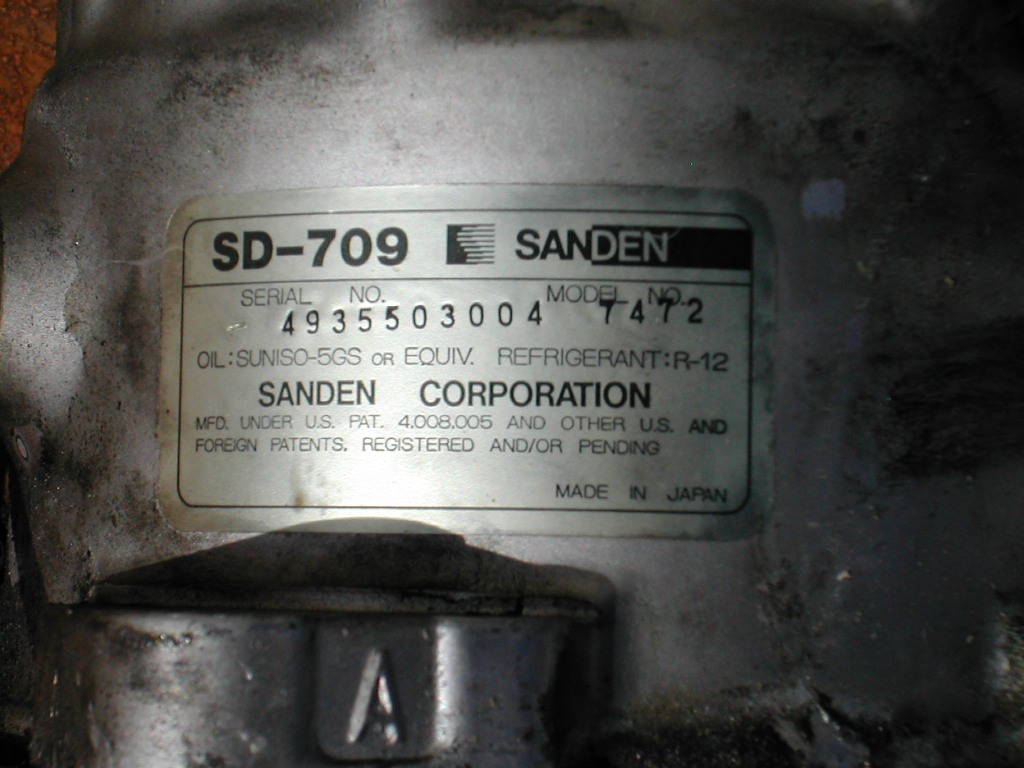

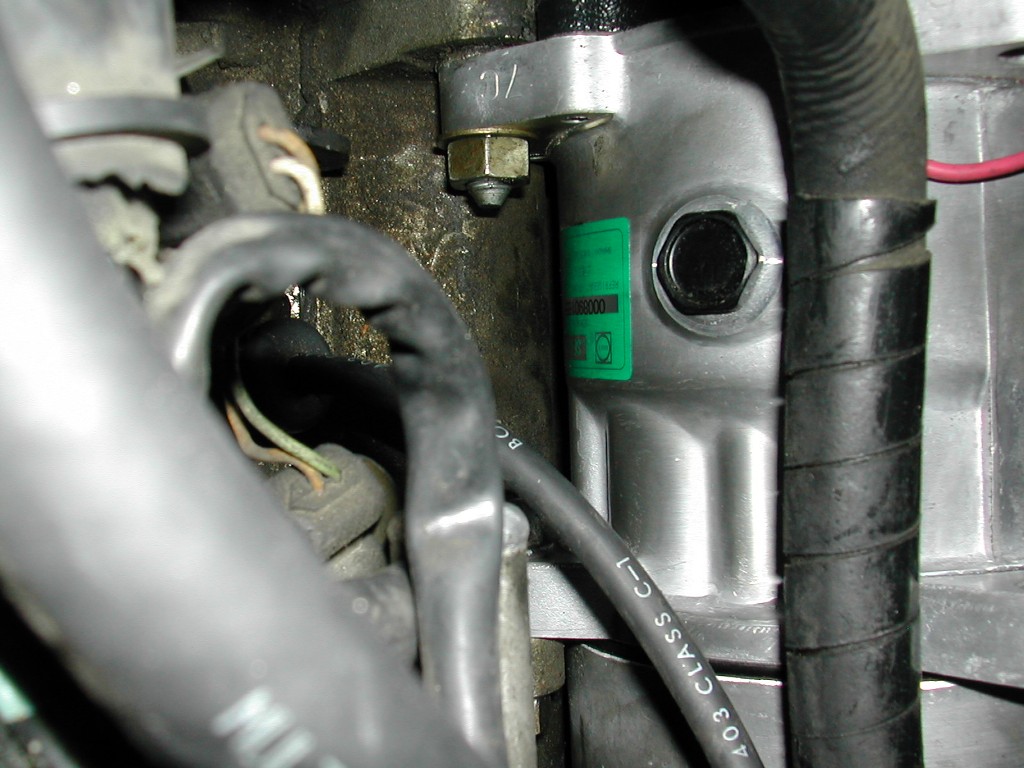

Commentaire: Étiquète de l'ancien modèle on peut voir la référence SD 709, le gaz utilisé R12 et l'huile également Suniso 5gs
Etiquette ancien.JPG
Etiquette ancien.JPG [ 151.84 Kio | Vu 19333 fois ]

Commentaire: Voilà pour l'étiquette du nouveau modèle le fabriquant a eu la riche idée de la mettre de telle sorte qu'une fois montée elle est illisible !!!
Etiquette nouveau.JPG
Etiquette nouveau.JPG [ 159.75 Kio | Vu 19333 fois ]


_________________
Paul

605 3.0 V6 ES9 Ph 2 (6BXFZP) - 194 CV (16 fisc.)-BVA 4HP20 -07/1997-175000km (Actuel 199000) Gris Aster (M0YJ)
605 S.V3.0 V6 PRV Ph 1 (6BSFZ4) - 170 CV (16 fisc.)-BVA 4HP18-09/1990-217000 km(Actuel 261000) Beige Mayfair (M1CN)

Ancienne 605 SRTI 2.0 Turbo Ph2 (6BRGXE) - 150 CV (9 fisc.)-BVM-01/1998-143500 km (Actuel 152000) Bleu de Rhodes (MOMP) Vendue.
Haut
 Profil

 Sujet du message: Re: Branchement électrique compresseur Clim
MessagePosté: Ven 04 Sep 2009, 17:21:19
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l

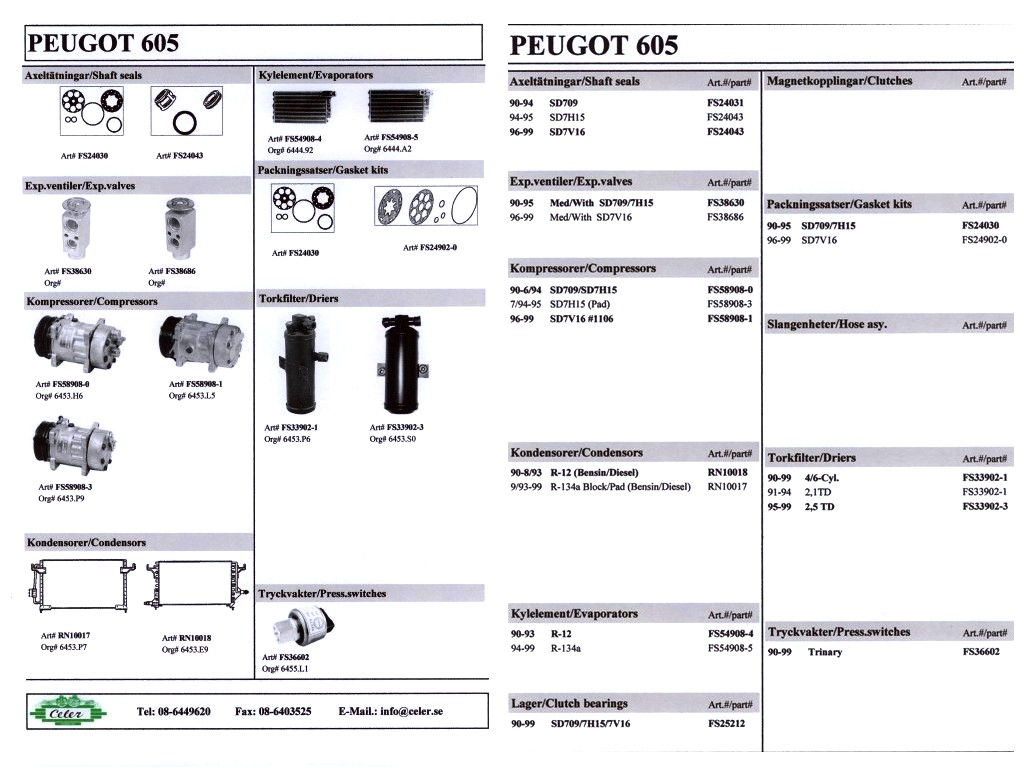

J'ai retrouvé cette fiche dans ma documentation :

Climatisation-10.jpg [ 148.5 Kio | Vu 19339 fois ]

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil
