 Sujet du message: Taraudage du support d'etrier arriere
MessagePostĂ©: Mer 02 Mar 2022, 18:10:57
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 08 Avr 2008, 23:00:00
Messages: 247
Localisation: Toulouse
Roule en: 605 TD 2.5l
Bonjour,

Encore une expérience qui me confirme que je ne dois plus confier ma 605, même pour un entretien.

La vis de support supérieure de l’étrier arrière gauche à été remontée en force, évidemment l’étrier ne coulisse plus.
La plaquette de frein coté piston doit faire son travail comme elle peut. Coté jante extérieure, la plaquette de frein se balade tout simplement à 4mm du disque sans jamais être en contact avec le disque.

Je dois trouver la vis supérieure de fixation de l’étrier et la remplacer car elle est très abîmée. Quelqu'un connaît ses dimensions ?
Tarauder le filetage du support de l’étrier.
Sans doute remplacer les colonnettes.


Merci pour votre aide et vos conseils.

_________________
2015 - Auj. => 605 2.5L Svdt AM 1998 395 000 Km
2008 - 2015 => 605 2.5L Executive AM 1995 340 000 Km
2002 - 2006 => 605 2.1L Srdt AM 1993 283 000 Km


Dernière édition par Nico28 le Lun 28 Mar 2022, 22:02:34, édité 1 fois.

Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Mer 02 Mar 2022, 18:40:55
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 24 Avr 2007, 23:00:00
Messages: 283
Une photo ca serait possible ?


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Jeu 03 Mar 2022, 18:10:30
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 08 Avr 2008, 23:00:00
Messages: 247
Localisation: Toulouse
Roule en: 605 TD 2.5l
J'ai récupéré le véhicule aujourd'hui et je n'ai pas eu le temps de démonter la roue pour me rendre compte du travail à faire.

Pour la vis de fixation de l'Ă©trier, elle semble ĂŞtre impossible Ă  trouver, en tous cas sur internet.
Je démonte la roue demain et je reviens avec quelques photos.

EDIT: Je viens d'avoir Peugeot pour les dimensions de la vis de fixation des étriers à l’arrière, ils ont 10-150-90.
J'imagine que c'est M10 filet de 150 et longueur de 90mm.

J'ai démonté les deux jantes arrières pour vérifier l’état des têtes de vis, pas de problème, elles sont en bon état. Par contre les colonnettes sont à l'air libre pour l’étrier de droite et sur l’étrier de gauche bloqué, les bagues des colonnettes sont complètement déformées.

Par chance j'ai trouvé hier deux étriers en occasion que j'ai commandé, reçu à midi et nettoyé tout à l'heure. Les colonnettes inférieures ne sont pas hyper fluides. Il faut forcer un peu pour qu'elles bougent. Est ce qu'il est conseillé de les nettoyer et de les regraisser dans ce cas ?

Il restera à remplacer les deux étriers à l’arrière. Refaire le filetage abîmé du support d’étrier et de la vis, puis vidanger tout ça. Le liquide de frein à 7 ans donc ça ne fera pas de mal.

_________________
2015 - Auj. => 605 2.5L Svdt AM 1998 395 000 Km
2008 - 2015 => 605 2.5L Executive AM 1995 340 000 Km
2002 - 2006 => 605 2.1L Srdt AM 1993 283 000 Km


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Ven 04 Mar 2022, 8:08:08
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 24 Avr 2007, 23:00:00
Messages: 283
oui important que ca coulisse bien au niveau des colonnettes :smile: bien faire gaffe aux soufflets caoutchouc car avec le temps le caoutchouc est fragile, moi perso je les avait changé le kit vaut dans les 10 euros par roue


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Ven 04 Mar 2022, 9:00:22
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Ven 30 Mar 2007, 23:00:00
Messages: 472
Localisation: 21
Nico28 a Ă©crit:
Est ce qu'il est conseillé de les nettoyer et de les regraisser dans ce cas ?


Hello,
oui j'ai déjà fait en prenant de la paille de fer triple zéro et/ou des papiers abrasifs avec un grain au moins de 1000 afin qu'il n'y ait aucune rayure. Pour le graissage, j'utilise une graisse au cuivre.

Bon remontage

_________________
Jeff
407 Exécutive 170cv 2006 180000 km
605 SRti 145CV avril 1993 2285000 km Vert sorento M4RM. A la casse...snif...
605 SRi 130CV nov.1989 287500 km Rouge alhambra (M4JF),A la casse...snif...moteur HS
505 GTI 130CV déc.1985 ph.II 299000 km ?


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Ven 04 Mar 2022, 12:51:30
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 08 Avr 2008, 23:00:00
Messages: 247
Localisation: Toulouse
Roule en: 605 TD 2.5l
Merci pour vos réponses, ça fait du bien de voir qu'il y a encore des personnes pour donner de l'aide :smile:

Dans ce cas je pense que je vais déjà tenté le remplacement des colonnettes sur les étriers en place. Ça m’évitera de réaliser la purge du liquide freins que je ferais un peu plus tard. En effet, en suivant la procédure de purge de la RTA, c'est le système de freins avec ABR, ce n'est pas simple. Si je vois que les cylindres ont été abîmés, je remplacerais les étriers par ceux que j'ai acheté d'occasion et je rénoverais les étriers d'origine selon ta méthode Jeff. Ils me serviront en secours.

J'ai trouvé un kit complet de colonnettes ici: https://www.ebay.fr/itm/313898022649?fi ... BM7qW2yepf

J'ai encore des questions:

Est ce que vous connaissez une meilleure adresse qui fournit ce kit ?
Est ce qu'il faut un outil particulier pour mettre en place les bagues sur les colonnettes supérieures ?

_________________
2015 - Auj. => 605 2.5L Svdt AM 1998 395 000 Km
2008 - 2015 => 605 2.5L Executive AM 1995 340 000 Km
2002 - 2006 => 605 2.1L Srdt AM 1993 283 000 Km


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Ven 04 Mar 2022, 17:32:54
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 24 Avr 2007, 23:00:00
Messages: 283
Non pas d'outil spécial :smile: sur Misterauto y'a ce qui faut à des prix corrects :slurp:


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Ven 04 Mar 2022, 23:53:13
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 08 Avr 2008, 23:00:00
Messages: 247
Localisation: Toulouse
Roule en: 605 TD 2.5l
Super :smile:

Il me semble que c'est chez eux que j'ai acheté le dernier démarreur. C’était un Valeo reconditionné et il tourne très bien.

J'attends maintenant de recevoir le matériel pour passer aux travaux pratiques. Je ferai quelques photos pour illustrer le topic, ça pourra peut être servir à d'autres.

_________________
2015 - Auj. => 605 2.5L Svdt AM 1998 395 000 Km
2008 - 2015 => 605 2.5L Executive AM 1995 340 000 Km
2002 - 2006 => 605 2.1L Srdt AM 1993 283 000 Km


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Sam 05 Mar 2022, 7:32:35
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 24 Avr 2007, 23:00:00
Messages: 283

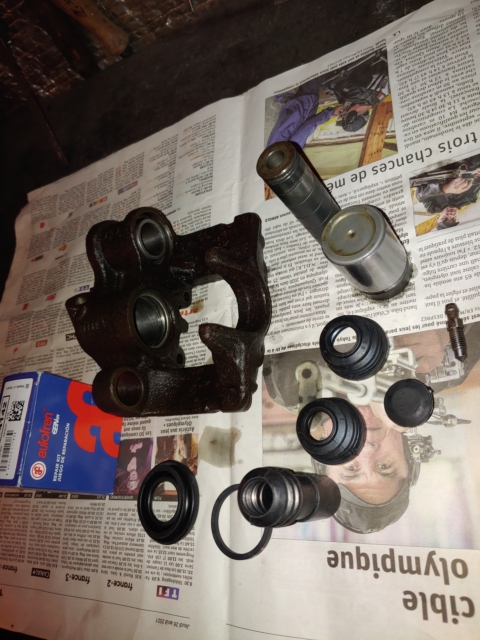

Restau de mon Ă©trier ar , plus qu'a remonter
20220304_180652.jpg [ 240.78 Kio | Vu 984 fois ]


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Sam 05 Mar 2022, 11:56:29
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 08 Avr 2008, 23:00:00
Messages: 247
Localisation: Toulouse
Roule en: 605 TD 2.5l
Magnifique photo :)

Rassure moi, pour la purge du liquide freins, j'ai vu une méthode avec une petite bouteille qui est très proche de la méthode décrite dans la RTA en X, mais pour le système sans ABR.
Je ne parle pas de la méthode avec air comprimé, mais plutôt celle du pompage avec la pédale de frein.

J'ai bien l'impression que pour vidanger le circuit de freins c'est cette méthode qui est la plus utilisée dans les garages malgré qu'elle ne correspond pas à ce que préconise le constructeur pour la 605 avec le système de freins ABR.

_________________
2015 - Auj. => 605 2.5L Svdt AM 1998 395 000 Km
2008 - 2015 => 605 2.5L Executive AM 1995 340 000 Km
2002 - 2006 => 605 2.1L Srdt AM 1993 283 000 Km


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Sam 05 Mar 2022, 16:09:43
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 24 Avr 2007, 23:00:00
Messages: 283
Oui abs ou pas la méthode de la purge "à la pédale de la frein" ca le fait :smile:


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Sam 05 Mar 2022, 17:33:11
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 08 Avr 2008, 23:00:00
Messages: 247
Localisation: Toulouse
Roule en: 605 TD 2.5l
Parfait, merci pour ta réponse :)

Je vais faire ça dans la foulé.
Ça sera plus clean de faire comme tu as fait, démonter les étriers pour bien les nettoyer et replacer les colonnettes et les joints tranquillement au chaud :bravo:

Juste pour rester précis et qu'il n'y ai pas de confusion, si j'ai bien compris, avec nos 605 équipées de l'ABR, la méthode de purge en X est partielle. Le système ABR n'est pas purgé puisqu'il faut que la pompe tourne pour faire circuler le liquide de freins dans le circuit ABR.

_________________
2015 - Auj. => 605 2.5L Svdt AM 1998 395 000 Km
2008 - 2015 => 605 2.5L Executive AM 1995 340 000 Km
2002 - 2006 => 605 2.1L Srdt AM 1993 283 000 Km


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Sam 05 Mar 2022, 18:45:04
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 24 Avr 2007, 23:00:00
Messages: 283
Le liquide circule de toute façon moteur a l'arret ou pas et quoiqu'il arrive en cas de panne du bloc abr ou abs par exemple :sos: ca circulera , purge en X


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Mer 09 Mar 2022, 12:42:05
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Ven 30 Mar 2007, 23:00:00
Messages: 472
Localisation: 21
Bonjour,
je ne saurai dire si c'est identique pour tous les modèles, mais :
sur ma STRI de 1993 équipée de l'ABS Bosch 2SE, je ne suis jamais arrivé à purger correctement le circuit sans mettre en marche le moteur (et donc la pompe ABS) car la pédale de frein devenait très dure et ne bougeait plus.

_________________
Jeff
407 Exécutive 170cv 2006 180000 km
605 SRti 145CV avril 1993 2285000 km Vert sorento M4RM. A la casse...snif...
605 SRi 130CV nov.1989 287500 km Rouge alhambra (M4JF),A la casse...snif...moteur HS
505 GTI 130CV déc.1985 ph.II 299000 km ?


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Mer 09 Mar 2022, 14:25:19
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Jeu 28 Jan 2010, 15:58:50
Messages: 2271
Localisation: Poitiers 86
Roule en: 605 TD 2.5l
et juste pour info la pompe ABS (sur des phase 2 de 99 en bosch), elle tourne beaucoup et consomme de la batterie ; Je l'ai vécu pour un remorquage de 30kM, à la fin plus de batterie même pour les feux de détresse

_________________
Mickaël roule en 605 depuis 1998
1-autrefois une 605 2.1 l td volée à 320000km
2 -une 605 2.5 EN pièces stockées
3-et une 605 SVDT 2.5l de 1998 - 295mkm pour ma femme, (achetée en 2011 à 188800km) CT OK!
4-et une SV 3.0 de 1989 (153Mkm ) ( collection )
5-Une 2.5 td exécutive de 03/1999 - 440mkm (attend un moteur)
6-une 2.5 td de 01/96 245mkm " qui dépanne"


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Lun 28 Mar 2022, 22:07:02
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mar 08 Avr 2008, 23:00:00
Messages: 247
Localisation: Toulouse
Roule en: 605 TD 2.5l
Jeff, ça rejoint ce que décrit la RTA. Si la pompe ne tourne pas, le liquide de frein dans le circuit ABR ne circule pas.

Avec l'ABS c'est peut être différent. En fouillant un peu dans le forum il semble qu'il faut faire une distinction entre le fonctionnement de l'ABS et celui de l'ABR.
J'ai eu l'occasion de tester sur la neige et le blocage des roues est bien empêché par le système. C'est un peu effrayant même, parce que ça claque. D'ailleurs quand j'ai entendu ça, je me souviens m’être amusé à ne plus ralentir qu'au frein moteur.

Merci pour l'info palmidulle, c'est toujours bon Ă  savoir.


EDIT 20.03.2022:
J'ai donc démonté l’étrier repositionné en force. Heureusement, la vis est bien sortie. La catastrophe, c’est que plus je démonte et plus je constate l’ampleur des dégâts.


5 heures hier pour refaire le filetage de la vis ainsi que le filetage du support de l’étrier:

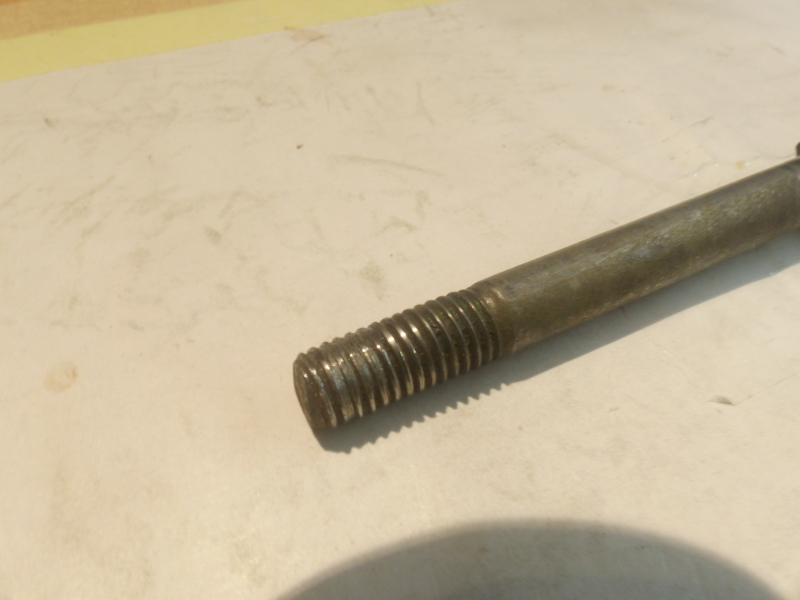

Voici l’état de la vis de l’étrier arrière remise en force.
Vis_etrier_Ar.jpg [ 326.97 Kio | Vu 870 fois ]

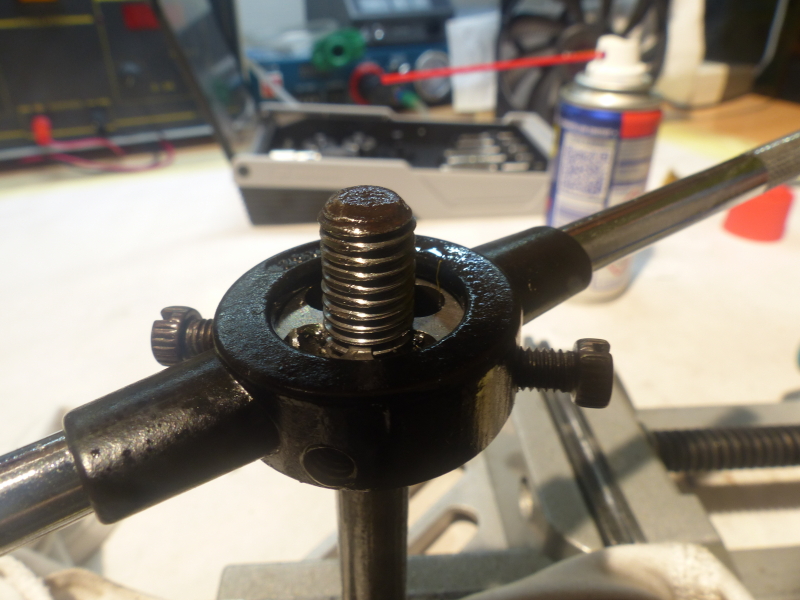

La restauration du filet de la vis en aspergeant au WD40.
Vis_etrier_Ar2.jpg [ 372.22 Kio | Vu 870 fois ]

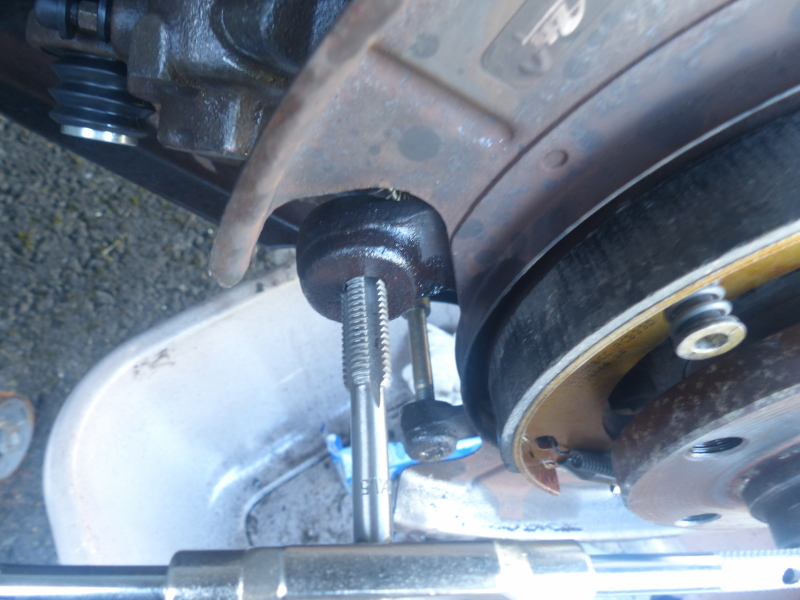

Pour le support d’étrier, tout doucement, parfois en tournant au 1/10eme de tour en aspergeant régulièrement au WD40 pour ne pas casser le taraud dans le support. Comme le trou est traversant, on entre face au support. Cela permet aussi de partir parfaitement perpendiculaire au support d’étrier, dans une partie ou le filetage est encore intacte.
Support_etrier_Ar.jpg [ 470.07 Kio | Vu 870 fois ]

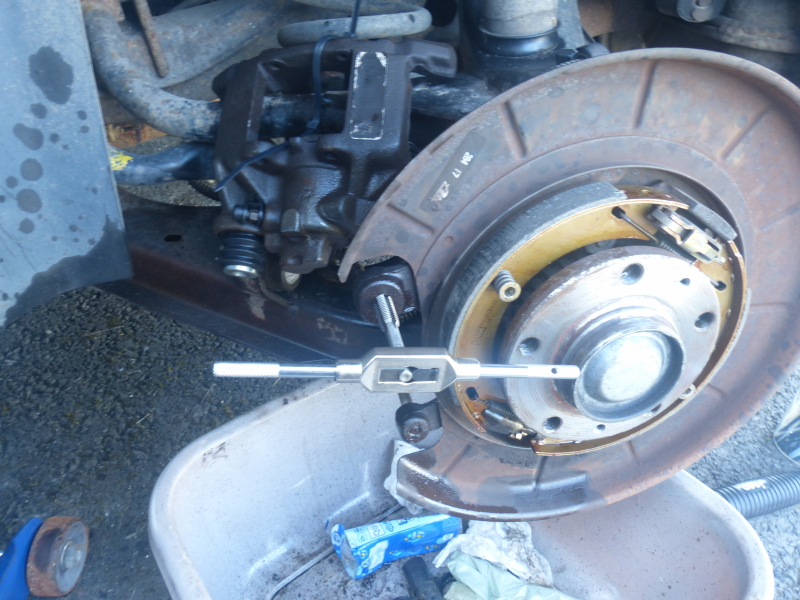

J'ai replacé la vis de la colonnette inférieure pour garder un repère visuel sur l'alignement pendant le taraudage.
Support_etrier_Ar2.jpg [ 399.16 Kio | Vu 870 fois ]

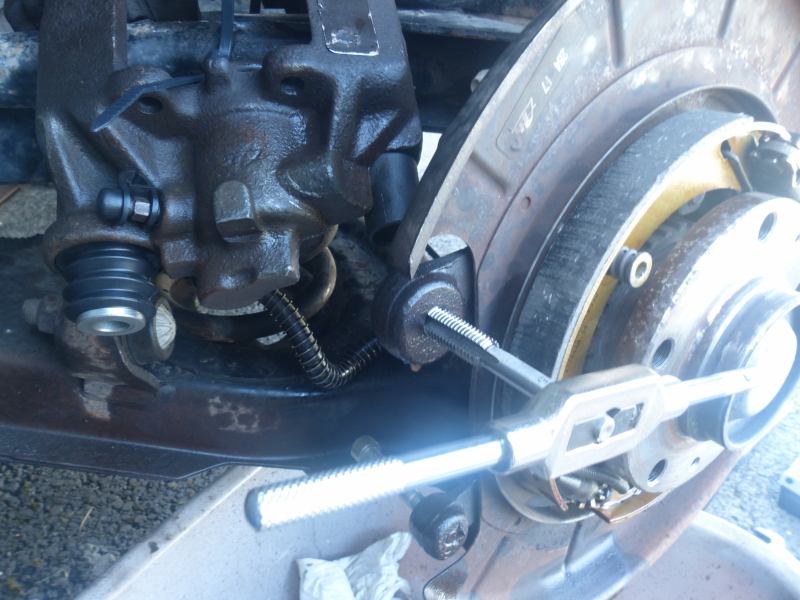

Mais on peut aussi s'aider du porte taraud qui doit rester bien parallèle au moyeu.
Support_etrier_Ar3.jpg [ 446.72 Kio | Vu 870 fois ]



5 heures aujourd'hui pour remplacer la colonnette inférieure et supérieure de l’étrier arrière gauche:
Vraiment, je n'ai aucune idée de comment cette colonnette supérieure a réussie à prendre cette forme, mais le gars qui a fait ça a du taper comme un dingue. J'ai pris une grosse lime pour éliminer l’excédant de matière du à la déformation de l’extrémité de la colonnette. Elle était aussi bien grippée. Pour la sortir j'ai utilisé pas mal de dégrippant en poussant lentement avec le repousse piston. J'ai ensuite utilisé des douilles pour pousser la colonnette lorsqu'elle s'est trouvée à l’intérieur de son logement.

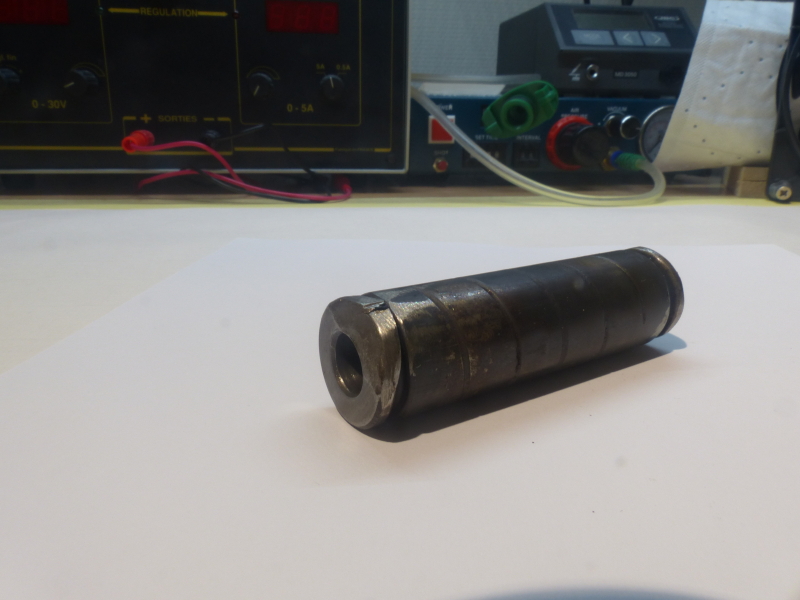

On voit la déformation à l’extrémité de la colonnette qui a même provoquée le cisaillement du métal.
Colonnette_1.jpg [ 304.23 Kio | Vu 847 fois ]

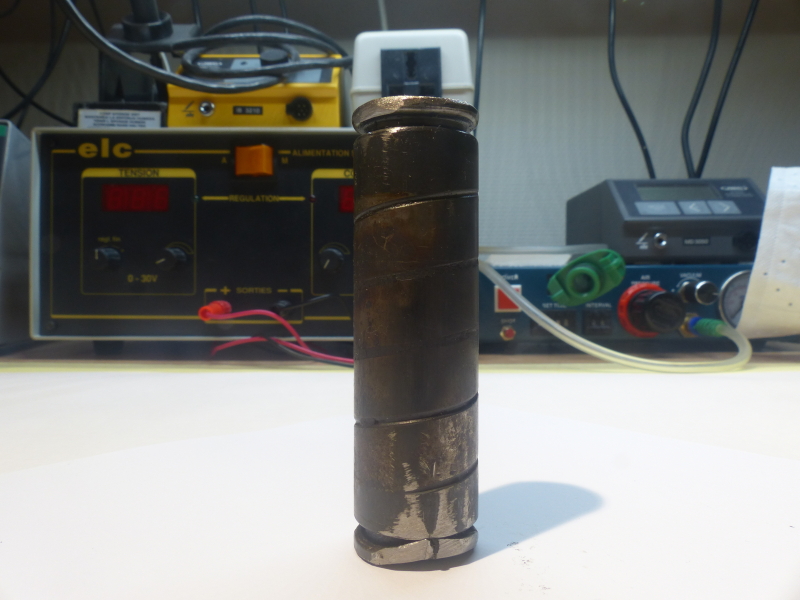

On peut aussi observer la présence de plastique fondu dans la saigné hélicoïdale de la colonnette.
Colonnette_2.jpg [ 329.27 Kio | Vu 847 fois ]


Comme conseillé par Jeff, j'ai bien nettoyé l’intérieur du logement de la colonnette, d'abord avec du papier de 800 puis de 1000. Remise en place d'une colonnette toute neuve après lubrification, puis des petits soufflets de protection. C'est ajusté très serré ces soufflets et la remise en place dans leur saigné n'est pas très évidente, mais calmement avec une petite pince, ça se fait.

Je m'occupe de l'étrier arrière droit demain, mais j'avoue espérer que ce soit moins la galère :beua: .


EDIT 21.03.2022:
6 heures de plus aujourd'hui car finalement même galère avec le filetage du support d’étrier arrière droit et la colonnette supérieure elle aussi déformée:
Le filetage paraissait bon, mais une fois l'étrier posé, plus rien ne coulissait. La encore, la vis de fixation mettait les colonnettes en porte à faux. L'outil support de taraud à succombé à mi-chemin et je ne lui en veux pas. Je ne pense pas qu'il soit prévu pour tenir très longtemps avec du M10 dans de la fonte. Par contre le taraud acier de chez Peugeot a très bien tenu. J'ai donc terminé le taraudage avec une douille sur le carré du taraud et une longue clé 6 pans en guise d'outil. Lubrification oblige mais cette fois au 3en1. Je n'avais plus de WD40 et le 3en1 semble bien moins efficace pour ce travail que le WD40. J'ai refait le filetage de la vis par précaution ce soir. Je ferai la remise en place de la vis demain avec une purge du liquide de freins. Enfin ce qui voudra bien être purgé avec la méthode en X.


EDIT 26.03.2022:
3 heures pour la purge du liquide de freins:
Bah oui, c'est un peu chaud quand c'est la première fois. Et c'est aussi du sport ... Il faut noter que la vis de purge doit être dévissée jusqu’à ce que le liquide commence a s’échapper. J'ai vu des vidéos qui disent de tourner la vis 1/4 de tour ou 1/2 tour. Mais ce n'est pas toujours suffisant pour que le liquide de frein circule.
3 heures pour la réfection du piston de l’étrier avant droit resté bloqué entre temps:
Remplacement du joint, du cache poussière et un gros nettoyage du piston.

Sur le piston avant droit j'ai constaté que le cache poussière avait fondu sur le piston. Je vais donc nettoyer le piston avant gauche par précaution car ils ont bien chauffé.

Quelques autres photos Ă  venir.

_________________
2015 - Auj. => 605 2.5L Svdt AM 1998 395 000 Km
2008 - 2015 => 605 2.5L Executive AM 1995 340 000 Km
2002 - 2006 => 605 2.1L Srdt AM 1993 283 000 Km


Haut
 Profil

 Sujet du message: Re: Taraudage du support d'etrier arriere
MessagePostĂ©: Mer 30 Mar 2022, 13:09:27
Hors ligne
Assidu
Assidu
Avatar de l’utilisateur

Inscription: Mer 09 Juil 2014, 14:53:35
Messages: 1022
Roule en: 605 TCT 2l
:-D :???:

_________________
Peugeot 605 SRTI de 1995 190000 Km
Peugeot 306 1,8 16s de 2001 et 150 000Km


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 17 messages ]

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 1 invité


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck - Copie même partielle interdite ©

Powered by phpBB © 2023
