La fonction de signal sonore "feux restés allumés" est commune à toutes le 605, de la plus rudimentaire à la plus luxueuse.

Il s'agit d'un bruiteur "2 tons" (comme les pompiers) qui s'active lorsque, contact coupé, les feux du véhicule sont allumés et une portière est ouverte, quel que soit l'évènement survenant en premier. La fonction est assurée par un petit boîtier blanc, repère 4720, dont les connexions rappellent celles d'un relais, situé à l'extrémité côté tablier de la platine des servitudes et fusibles PSF0.

Fonctionnement général sur le véhicule :
Les bornes 2B, 4B et 1, à droite de la PSF sur le schéma correspondent respectivement aux bornes 2, 5 et 1 du Boîtier, à savoir :
Fil 55B, PSF 2B, Boîtier 2 (C) = Alimentation en + 12 Volts des feux.
Fil 40T, PSF 4B, Boîtier 5 (R) = Masse (contacteurs des portières).
Fil 33, PSF 1, Boîtier 1, (+) = + Contact (12 V accessoires).

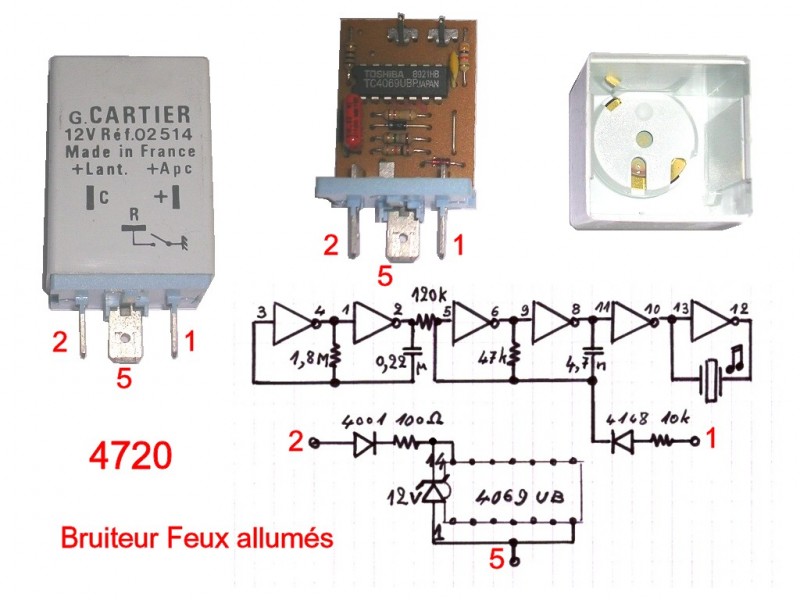

Bruiteur Feux allumés 01.jpg
Bruiteur Feux allumés 01.jpg [ 116.06 Kio | Vu 8889 fois ]


Fonctionnement électronique :
Le son est émis par un transducteur piezo-céramique excité par un oscillateur agencé autour d'un circuit C-MOS 4069UB qui comprend 6 inverseurs logiques. Le point de basculement de chaque inverseur se situe à mi-tension d'alimentation (6 Volts). Chaque sortie ne peut prendre que l'état 0 ou l'état 1 (12 Volts), capable d'absorber ou de fournir 6 milliampères. Le dispositif démarre dès qu'il est alimenté (bornes 7 (-) et 14 (+) du circuit intégré 4069UB.Le dispositif s'arrête dès qu'il n'est plus alimenté ou bien par la présence d'un + 12 Volts sur la borne 1 (Contact) qui force l'entrée de l'oscillateur au niveau haut et l'empêche d'osciller.
On remarque la présence de 2 oscillateurs, un rapide et un lent. La fréquence est donnée par laformule F = 1/2,2 R.C. Le fonctionnement d'un oscillateur est classique : Le condensateur se charge à travers la résistance, jusqu'à ce que leur potentiel commun atteigne la valeur de basculement. Les états des sorties s'inversent et le condensateur se décharge dans la résistance, jusqu'à ce que leur potentiel commun atteigne la valeur de basculement. Les états des sorties s'inversent et ainsi de suite. La fréquence de l'oscillateur rapide est modifiée selon l'état de la sortie de l'oscillateur lent, provoquant le "2 tons".

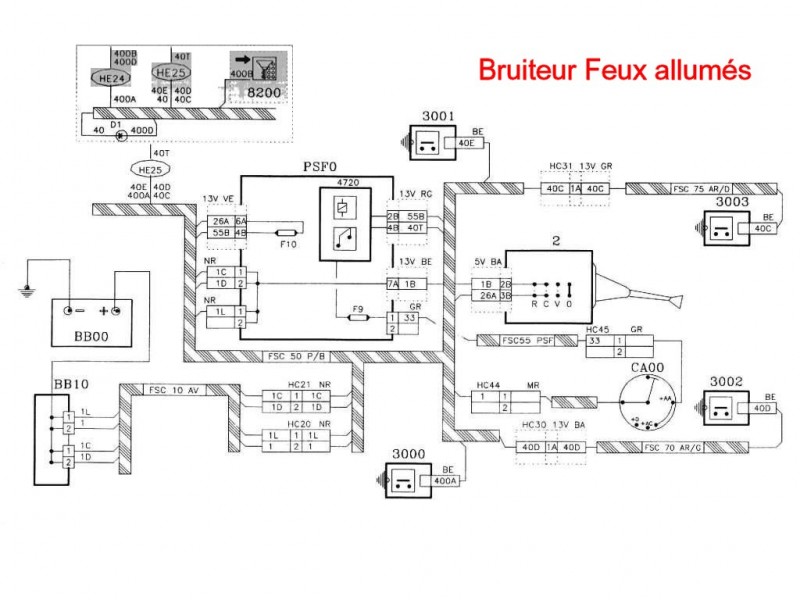

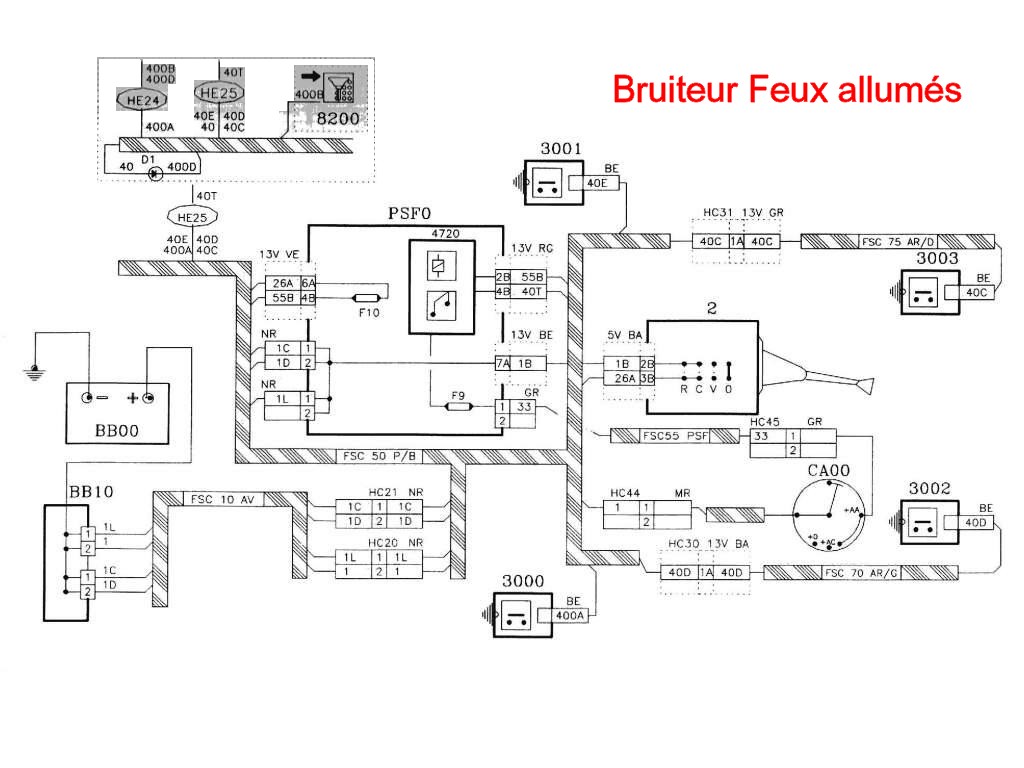

Bruiteur Feux allumés 02.jpg
Bruiteur Feux allumés 02.jpg [ 130.73 Kio | Vu 8889 fois ]

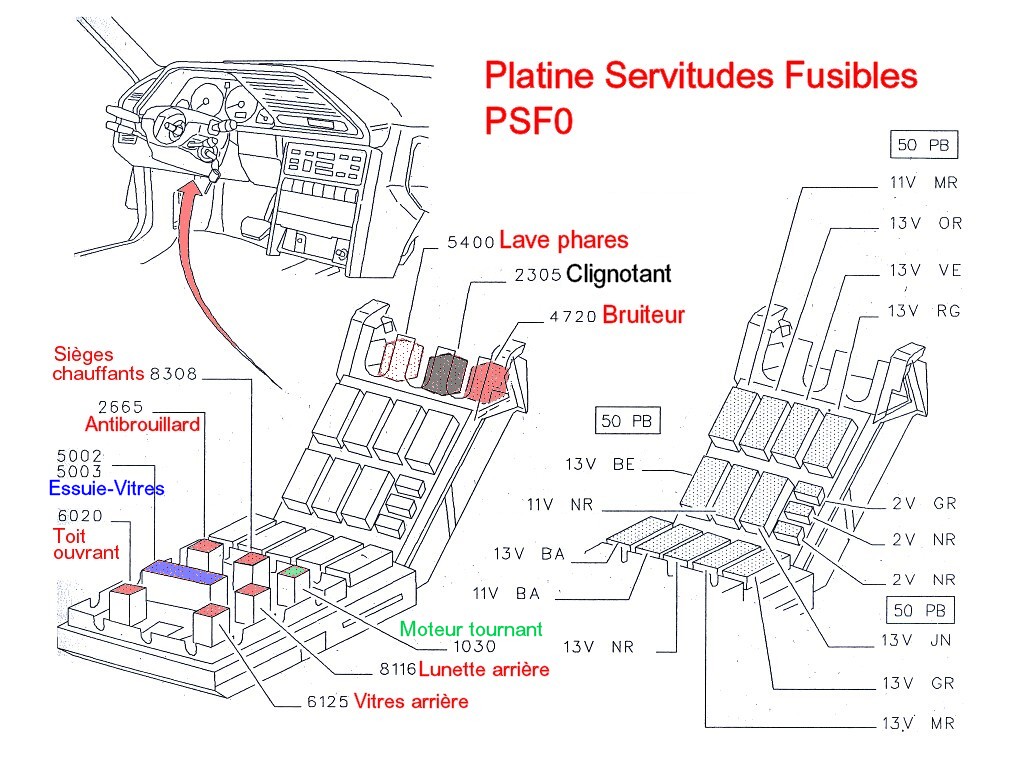

Localisation des organes sur la Platine Servitudes et Fusibles :

Platine PSF 00.jpg
Platine PSF 00.jpg [ 197.52 Kio | Vu 8891 fois ]
