routier33	Sujet du message: schema electrique ventilation chauffage Posté: Sam 04 Avr 2009, 13:27:01

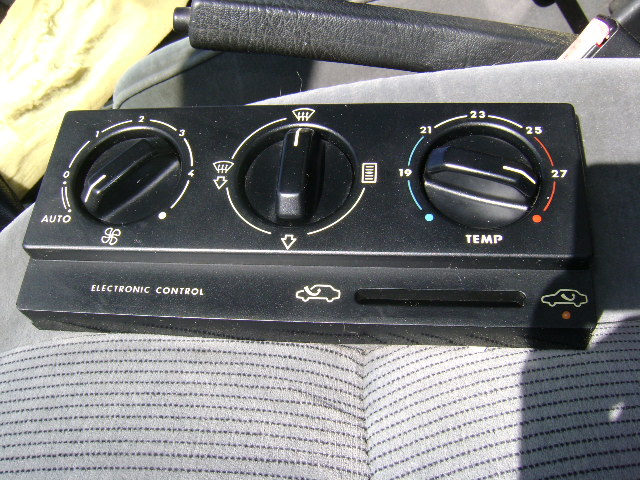

Nouveau Inscription: Sam 21 Fév 2009, 21:46:08 Messages: 8	bonjour je cherche schéma omplet de la ventilation chauffage gérée par ce module electronique. car mon probleme est que le ventilateur (pulseur) ne s'enclenche pas, en pontant les deux bleu le petit (+ permenant)avec le gros bleu (commande) ca fonction,donc j'en conclu qu'il y a un relais qui envoie ce +,mais ou se trouve t'il??? merci de votre aide c Commentaire: module regulation chauffage DSC00224.jpg [ 139.44 Kio | Vu 1946 fois ] _________________ 605 SVDT 1991
Haut

 Annonces du forum Peugeot 605

merco320cdi	Sujet du message: Re: schema electrique ventilation chauffage Posté: Sam 04 Avr 2009, 23:35:51
Régulier Inscription: Sam 20 Sep 2008, 23:00:00 Messages: 340	Salut Regarde ici, tu as tous les schémas (en allemand mais c'est déjà ça). http://peugeot605.forumeurs.fr/viewtopic.php?f=13&t=3596 Ta clim est donc une de phase 1, complètement régulée (3 motoréducs et aucun câble) ou manuelle, avec câble(s) et moins de motéoéducteurs ? Sur phase 2, il n'y a plus aucun câble mais sur phase 1, il y a eu plusieurs possibilités.
Haut

routier33	Sujet du message: Re: schema electrique ventilation chauffage Posté: Dim 05 Avr 2009, 10:49:05
Nouveau Inscription: Sam 21 Fév 2009, 21:46:08 Messages: 8	ce n'est pas une clim que j'ai,juste le chauffage régulé par ce module,il n'y a pas de motoréducteur,cela se fait par des cables. merci pour le lien des schémas.. je vais chercher. DSC00228.jpg [ 142.42 Kio | Vu 1904 fois ] DSC00227.jpg [ 138.11 Kio | Vu 1903 fois ] _________________ 605 SVDT 1991
Haut

alc	Sujet du message: Re: schema electrique ventilation chauffage Posté: Lun 27 Avr 2009, 19:45:45
Modérateur Inscription: Dim 15 Juil 2007, 23:00:00 Messages: 1255 Localisation: banlieue Paris Est Roule en: 605 TCT 2l	Voici le schéma. L'alimentation en + 12 V moteur tournant du circuit électronique se fait par l'intermédiaire du relais 1030 qui, s'il n'est pas sur la platine de servitude PSF0, se trouve à côté du relais jaune 8048. Ventilation Chauffage régulé 01.jpg [ 89.36 Kio | Vu 1833 fois ] _________________ 605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base. 605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 285 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)
Haut
