 Sujet du message: [Astuce] Montage d'un volant de 406 coupĂ© PH1
MessagePostĂ©: Sam 21 Mai 2011, 3:58:58
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Bonjour Ă  tous

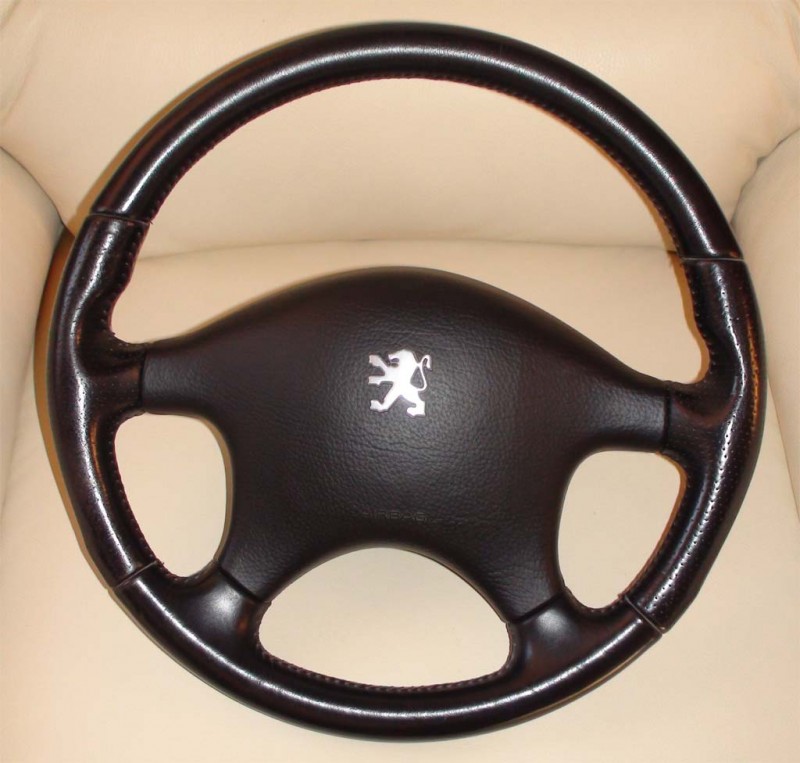

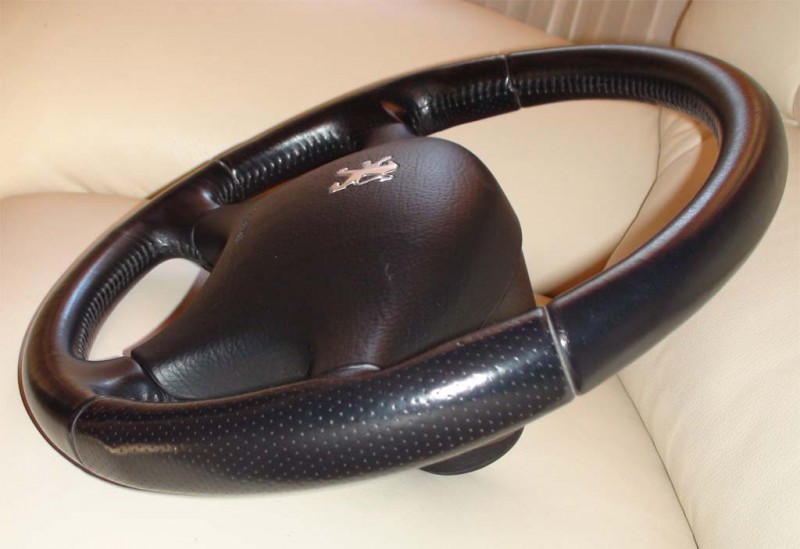

Suite à une annonce passée par Franck, nous avons été nombreux à remarquer le volant qui équipe la 406 coupé ph 1 (ph1, j'insiste à ce propos), voici ses photos :

Volant406c1.jpg [ 99.15 Kio | Vu 19453 fois ]


Volant406c2.jpg [ 68.98 Kio | Vu 19453 fois ]


On remarque qu'il est très beau et pourrait convenir avec le style intérieur de la 605 ph2 également.

Les photos qui suivent ne sont pas de moi. Je les ai récupérées du Net à chaque fois. Par contre, j'ai bel et bien fait le montage dans ma 605 ph2 :smile:

Ce descriptif a simplement pour but de vous assurer que le montage du volant de 406 coupé ph1 est bien réalisable sur 605 ph2 (fait sur la mienne).

Quelques remarques pour mieux comprendre :

* Les premières 605 ph2 avaient un volant avec témoin incorporé (comme les 405 ph2 avec airbag, comme ceux des 406 berlines ph1 avec témoin : tous à 100% pareils).

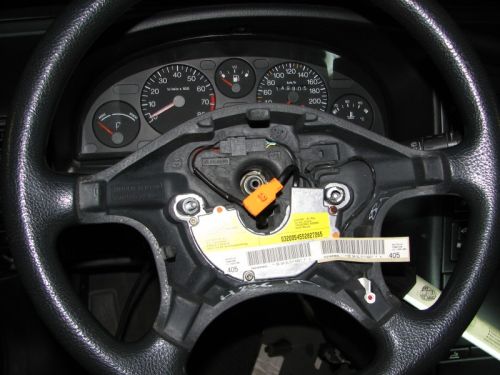

Une photo du volant avec témoin (vient d'une 405 ph2 avec airbag mais ceux des 605 ph2 avec témoin sont à 100% pareils).
Le tout est issu du reportage suivant dont je ne suis pas l'auteur, merci Ă  ce forum 405 :

temoin.jpg [ 43.34 Kio | Vu 19453 fois ]


Donc, si on monte le joli volant de 406 coupé ph1 en lieu et place d'un volant de 605 ph2 avec témoin, on élimine le calculo d'airbag et le voyant caractéristique du volant avec témoin (voir photo plus haut). La fonction de l'airbag disparaît, le "coussin" n'est plus qu'un seul cache qui ne se déclenchera jamais. On perd la fonction de l'air bag car le calculateur est intégré dans ce type de volant. Mais le contacteur tournant d'origine reste, le rappel du commodo des clignotants est donc garanti :razz:

* Les 605 ph2 moins anciennes ont reçu un volant sans témoin intégré (témoin rapporté dans le combiné). Pour ce volant sans témoin incorporé, le calculateur d'airbag est séparé du volant. Le volant de la 406 ph1 coupé se remonte sans problème en lieu et place de celui de ce genre de 605 ph2.

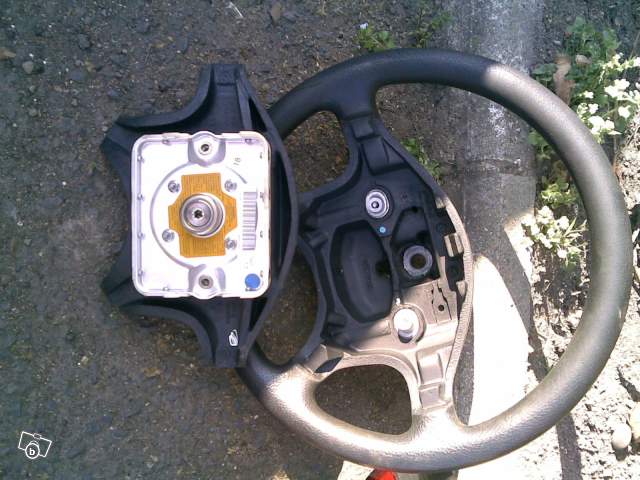

Ici le volant sans témoin (pour 406 ph1 ou pour 605 ph2, ils sont 100% pareils), "vide" en dedans comme l'est celui de ton coupé 406 (photo récupérée via "le bon coin". J'espère que le vendeur ne m'en tiendra pas rigueur).

Airbag.jpg [ 50.44 Kio | Vu 19453 fois ]


Donc, si on monte le joli volant de 406 coupé ph1 en lieu et place d'un volant de 605 sans témoin, on n'élimine donc rien, tout correspond. L'airbag est conservé.

Voilà pour le montage du volant de 406 ph1 ( :roll: on ne rentre pas ici dans un débat concernant la suppression de l'airbag, j'ai seulement décrit les correspondances techniques pures et dures :roll: ).

Des avis Ă  ce sujet ?

Ă +

PS : attention, il faut un volant de 406 ph1 comme celui de Franck, visible sur la photo, pour pouvoir le monter à coup sûr sur la 605 ph2. Les volants des dernières 406 coupé avec Com2000 (full mux) sont différents (airbag clipsé et non vissé avec 2 vis torx) et ne doivent probablement pas pouvoir se monter sur 605 ph2 (pas vérifié personnellement mais peu de compatibilités avec l'ancien montage apparemment).

Note de Franck : il faut impérativement débrancher la batterie et la fiche d'alimentation de l'airbag (située sous la console centrale entre les sièges concernant le coupé 406... je ne sais pas pour la 605)... je connais un bricoleur du dimanche qui a été blessé au visage par le déclenchement de son airbag en voulant bricoler de la sorte sans suivre cette préconisation élémentaire.


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: [Astuce] Montage d'un volant de 406 coupĂ© PH1
MessagePostĂ©: Sam 21 Mai 2011, 4:00:59
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mer 05 Jan 2011, 13:12:22
Messages: 184
Localisation: lyon 69
Roule en: 605 PRV ph1
Mais mine de rien dans un groupe.comme PSA on retrouve des tonnes de piece en comune a plein de models different le tou est de savoir les quel surtout si elle.on un aspect different

_________________
605 V6 24s preparer et alleger piston forger ba moteur allegez et equilibrez arbre a came type course double ligne inox diametre 63.5 (equivalant groupe A en rally) gros frein 6 piston willwood avec disque et plaquette de meme facture ,vitre en plexiglace etc.......


Haut
 Profil

 Sujet du message: Re: [Astuce] Montage d'un volant de 406 coupĂ© PH1
MessagePostĂ©: Dim 29 Mai 2011, 15:03:51
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Oui, j'aime rechercher les compatibilités au sein de ce groupe. J'ai parfois acheté des pièces (très bon marché), rien que pour vérifier ce que je supposais.

-- Edit du Dim 29 Mai, 2011 2:21 pm --

Salut Ă  tous

Voici quelques infos supplémentaires.

* Volant avec voyant et calculateur intégrés au volant

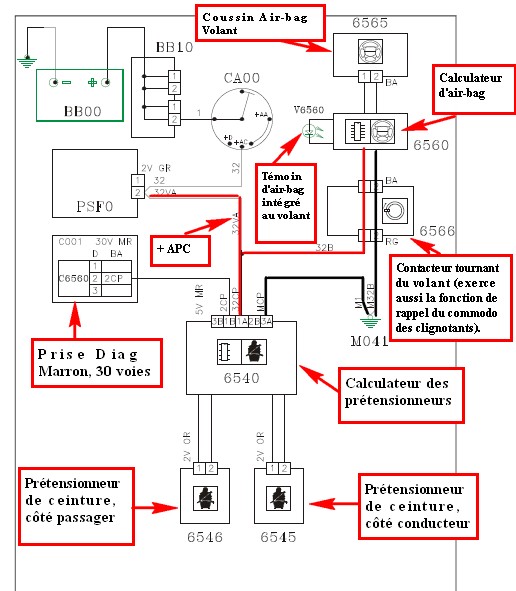

Ici, voici son schéma (source : doc du Peugeot Service Box) On remarque que le calculateur est dans le volant, alimenté par un + apc qui vient du contacteur tournant. Un autre calculateur séparé se charge des prétensionneurs de ceintures.
détail.jpg [ 82.76 Kio | Vu 19422 fois ]



:-D Ici, toute la doc en détail issue de la Xantia ph1, mais avec exactement le même système : calculo d'air-bag et diode intégrés au volant :-D :smile:

air bag xantia comme 605.pdf [926.82 Kio]
Téléchargé 158 fois


Dans l'absolu, je dirais qu'on peut démonter sans débrancher la batterie (pas de contact = pas d'alimentation du calculateur d'air-bag) mais mieux vaut débrancher et redoubler de prudence. C'est d'ailleurs ce que Peugeot préconise aussi mais cette doc est universelle, pour plusieurs de ses modèles.
Consignes de sécurité Coussin gonflable.pdf [38.59 Kio]
Téléchargé 156 fois

Coussin gonflable Ceintures pyrotechniques.pdf [145.9 Kio]
Téléchargé 173 fois

Consignes de sécurité Éléments pyrotechniques.pdf [81.6 Kio]
Téléchargé 162 fois



* Volant avec voyant dans le combiné et calculateur séparé du volant

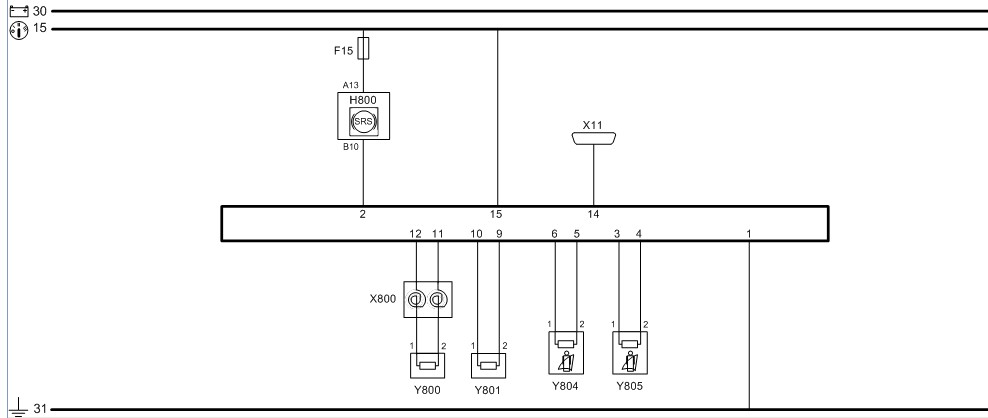

Et maintenant, le schéma du volant avec voyant et calculateur séparé (Source : logiciel tolerance data 2009).

Je vous propose le schéma pour 605 avec ou sans airbag latéraux (je ne sais pas où sont situés précisément les calculos d'airbag latéraux, si quelqu'un sait cela m'intéresse beaucoup)

airbag.jpg [ 35.78 Kio | Vu 19422 fois ]

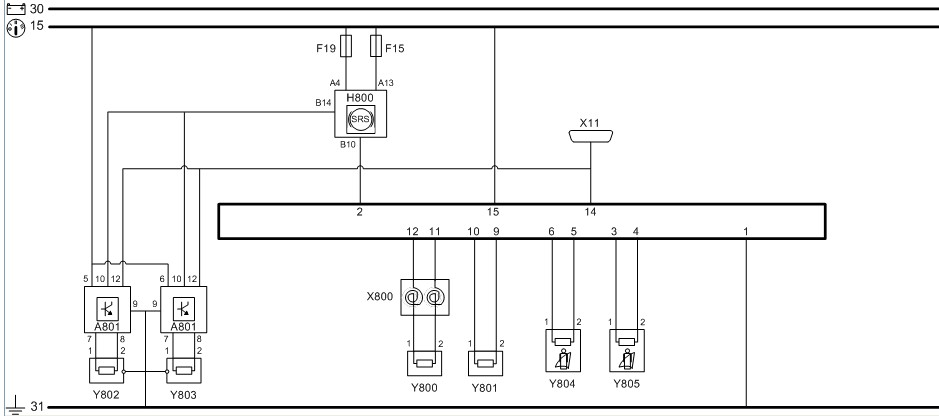

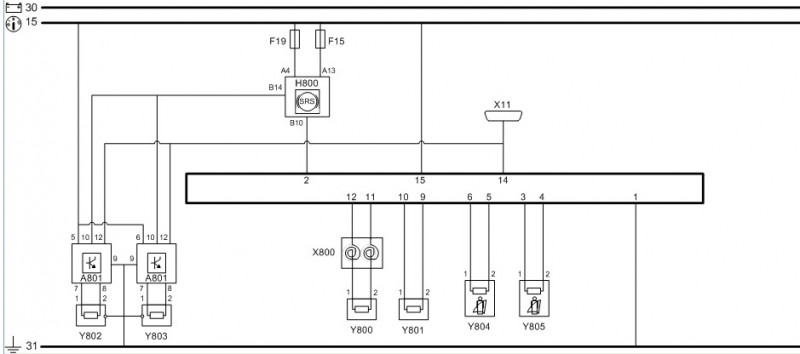

airbag latéral.jpg
airbag latéral.jpg [ 47.63 Kio | Vu 19422 fois ]


J'espère que ça vous convient, n'hésitez pas à compléter si vous avez des images, schémas ou photos du combinés de 605 avec air-bags latéraux :-D

Ă +


Haut
 Profil

 Sujet du message: Re: [Astuce] Montage d'un volant de 406 coupĂ© PH1
MessagePostĂ©: Sam 27 AoĂ» 2011, 11:53:11
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 05 DĂ©c 2010, 11:32:26
Messages: 18
Localisation: marck
Roule en: 605 TD 2.1l
salut
peut t'on adapter ce volant sur la 605 PH1 ?
j'ai pas d'airbag mais sa sera pour l'esthetique
merci d'avance

_________________
sebius 62
605 SVDT, 2.1 ,110 cv , 6 BP 8A2 , XUD 11ATE P8A , 7cv , 271722 km , couleur blanche
autre voitures
opel astra F 1.7D ; peugeot 106 1.5D ; fiat punto 60S ; peugeot 405 a carbu double corps ;


Haut
 Profil

 Sujet du message: Re: [Astuce] Montage d'un volant de 406 coupĂ© PH1
MessagePostĂ©: Sam 27 AoĂ» 2011, 11:56:03
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
Salut

Normalement oui mais je pense que tu devras récupérer ce qui fait office de rappel pour le commodo de clignotants (à l'extrêmité du volant, tenu par un circlip) et le remonter sur le volant de 406.

A moins de monter aussi le contacteur tournant de la 605 ph2, qui fait office de rappel pour ce commodo.

:ciao:


Haut
 Profil

 Sujet du message: Re: [Astuce] Montage d'un volant de 406 coupĂ© PH1
MessagePostĂ©: Sam 27 AoĂ» 2011, 13:39:32
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 05 DĂ©c 2010, 11:32:26
Messages: 18
Localisation: marck
Roule en: 605 TD 2.1l
:-D ok merçi pour ta reponse
des que j'ai réussi a recupérer un volant de 406 coupés PH2
je te tiendrais au jus si j'ai reussi a le mettre
:ciao: :ciao:

-- Edit du Sam 27 AoĂ» 2011, 13:39:32 --

:???: pardon 406 PH1

_________________
sebius 62
605 SVDT, 2.1 ,110 cv , 6 BP 8A2 , XUD 11ATE P8A , 7cv , 271722 km , couleur blanche
autre voitures
opel astra F 1.7D ; peugeot 106 1.5D ; fiat punto 60S ; peugeot 405 a carbu double corps ;


Haut
 Profil

 Sujet du message: Re: [Astuce] Montage d'un volant de 406 coupĂ© PH1
MessagePostĂ©: Sam 27 AoĂ» 2011, 14:07:11
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 20 Sep 2008, 23:00:00
Messages: 339
oui, il faut du ph1 ou celui des premières ph2.

Ceux de 406 Ă  commodos Ă©lectroniques (com2000) ne se montent pas.

Ce volant de 406 coupé ph1 est assez dur à trouver. Autrement, monte un de 605 ph2 ou de 406 berline.

Ă +
