 Sujet du message: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 19:12:54
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Jeu 13 Mar 2008, 0:00:00
Messages: 36
Localisation: Nanterre
Roule en: 605 TCT 2l
Sur la prise qui est branchée sur la bobine d'allumage (4 fils) j'ai remarqué que le fil noir(emplacement 4) est coupé et traine comme si de rien était.Il fait pas plus de 10 cm de long et impossible pour moi de savoir où il va.
Il y a une tension de 12V entre ce fil et une masse lorsque le moteur tourne(pas moteur à l'arrêt même contact mis).
Si un propriétaire de TCT à une idée.

_________________
605 2L Turbo (SVTI) phase 1(03/1994) 6BRGY2 243 000km Clim Auto échapement libre


Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 19:29:00
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
Tu aurais du faire une photo, ou bien regarde dans la rubrique des TUTOS, les topics "page605" si tu vois sur une des photos ton problème


Haut
 Profil

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 20:43:52
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
La réponse est ici :
http://peugeot605.forumeurs.fr/page-sur-turbo-srti-svti-1993-1999-t1654.html
Proverbe : Aide-toi, le forum t'aidera

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 20:58:45
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Jeu 13 Mar 2008, 0:00:00
Messages: 36
Localisation: Nanterre
Roule en: 605 TCT 2l
Vous êtes trop bon avec moi, mais cela soulève chez moi une nouvelle question : étant donné que j'ai une tension de 12-13V entre ce fil noir et la masse moteur tounant, n'y a t'il pas un risque de cour ju si je le relie à la masse ?

Débranché tout à l'air de bien fonctionner et c'est peut être ce qui fait que je ne m'en soit apperçu que par hasard.

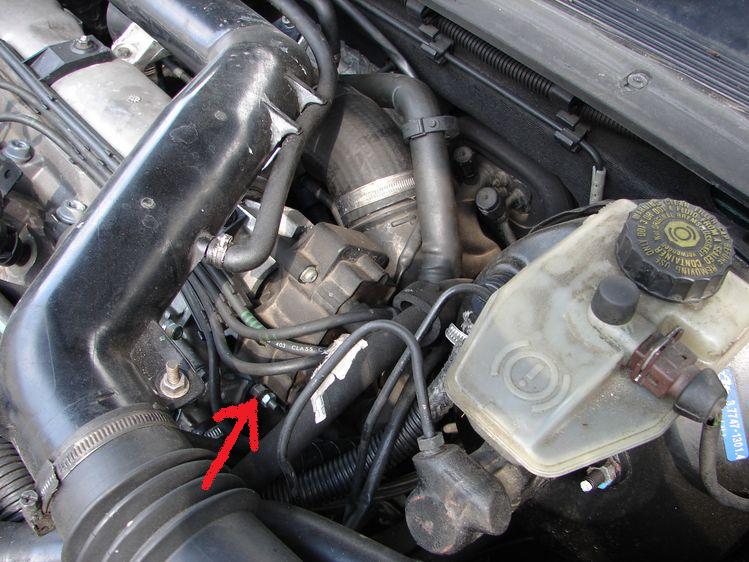

avecflèche.jpg [ 102.25 Kio | Vu 978 fois ]


_________________
605 2L Turbo (SVTI) phase 1(03/1994) 6BRGY2 243 000km Clim Auto échapement libre
Haut
 Profil

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 21:05:10
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
La DURIT qui court du boîtier d'eau à l'érotherme ne passe pas au bon endroit...
Exactement comme celle de marcaureleii... Comme c'est curieux !

Pour ta question, je t'ai indiqué le lien : tu n'as pas trouvé ?

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 21:22:24
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Jeu 13 Mar 2008, 0:00:00
Messages: 36
Localisation: Nanterre
Roule en: 605 TCT 2l
Pour la photo ........C'est surement la sienne car je l'ai trouvée sur le forum.

Voici le shema où je ne comprends pas comment un fil qui doit aller à la masse donne 12V entre lui même et une masse(moteur).
J'ai peur de griller (encore) quelque chose si je le met à la masse.


D'ailleurs c'est quoi les deux traits parallèles en travers du fil ?


calcrond.jpg [ 83.41 Kio | Vu 945 fois ]


_________________
605 2L Turbo (SVTI) phase 1(03/1994) 6BRGY2 243 000km Clim Auto échapement libre
Haut
 Profil

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 22:19:49
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Fred42 a écrit:
Pour la photo ........C'est surement la sienne car je l'ai trouvée sur le forum.
Fort bien. Dans ce cas, tu dois indiquer "photo empruntée à..." ou bien "photo prise dans tel article" afin de montrer en toute honnêteté que ce n'est pas ta photo.

Fred42 a écrit:
D'ailleurs c'est quoi les deux traits parallèles en travers du fil ?
Très bonne question : les deux traits parallèles symbolisent un condensateur.
En effet, la borne N° 4 de la bobine doit être reliée à un condensateur dont l'autre extrémité est reliée à la masse. Ce condensateur sert à limiter les pics de tension dûs à la commutation des circuits primaires et par conséquent d'antiparasite.
Le fil du condensateur est tout simplement cassé.
A la rentrée, le forum publiera un GUIDE d'initiation à l'électricité et à l'électroniqe automobile : j'espère que tu seras un lecteur attentif et assidu.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Sam 11 Juil 2009, 22:26:38
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
alc a écrit:
Fred42 a écrit:
Pour la photo ........C'est surement la sienne car je l'ai trouvée sur le forum.
Fort bien. Dans ce cas, tu dois indiquer "photo empruntée à..." ou bien "photo prise dans tel article" afin de montrer en toute honnêteté que ce n'est pas ta photo.


Alain, il m'épate de plus en plus :loll: et oui il a raison droit a l'image, combien d'annonces j'ai pu voir de 605 avec des photos volées de la mienne :???:

alc a écrit:
A la rentrée, le forum publiera un GUIDE d'initiation à l'électriité et à l'électroniqe automobile : j'espère que tu seras un lecteur attentif et assidu.


Précisément je dirais Alain, pas le forum, en plus je suis le premier concerné aussi dans ce domaine de nullité pour moi, et fortement intéressé et d'ici là acquérir un multimètre afin de pouvoir suivre les cours assidument :dents:


Haut
 Profil

 Sujet du message: Re: Fil noir sur bobine d'allumage
MessagePosté: Dim 12 Juil 2009, 0:12:29
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Jeu 13 Mar 2008, 0:00:00
Messages: 36
Localisation: Nanterre
Roule en: 605 TCT 2l
grignou a écrit:
Tu aurais du faire une photo, ou bien regarde dans la rubrique des TUTOS, les topics "page605" si tu vois sur une des photos ton problème


Merci cela devient beaucoup plus clair reste plus qu'à trouver ce condensateur.
Pour le guide sur l'électricité vous pouvez compter sur mon assiduité !!!!
Cela me permetra peut être de dormir sans me demmander quelle cou...e va encore arriver.
La 605 : voiture pour bouddhiste(seul moyen pour rester zen !)
