 Sujet du message: Div petits prblms elect (montre, radio, lecteur de cartes)
MessagePosté: Sam 27 Fév 2010, 20:51:18
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 18 Oct 2008, 23:00:00
Messages: 452
Localisation: Puy de Dome 63
Roule en: 605 TD 2.5l
Bonjour à tous,

Apres avoir parcouru le forum, je viens poser quelques questions.
Peut etre les reponses ont été donner mais malgré mes recherches, je n'ai pas trouvé.

Premier probleme :

J'ai les lecteurs de cartes qui ne fonctionnent pas, les ampoules sont bonnes et meme que j'ai remplacé par d'autres.
La lumiere du plafonnier fonctionne.

Deuxieme probleme :

La montre ne s'affiche pas ou plus. Souvent apres un redemarrage de la voiture, elle revient à 0. puis l'affichage disparait. Le fond lumineux ambre reste, quand a lui, souvent operationel mais sans chiffres. Si on appuie sur les boutons, cela peut revenir mais disparait aussi tot le plus souvent...

Montre defectueuse ?

Troisieme probleme :

je compte changer d'autoradio pour le remplacer par un Clarion 6055.
celui que j'ai est un Clarion 6030.
Il fonctionne quand il veut, voir meme pas du tout. Il s'allume. Affiche la station. Aucun son ne sort si ce n'est qu'un gros "boum" sonore de temps en temps. ( voir plus rien )

defecteux? probleme electrique ?

Je précise qu'apres le changement du poste, je le donne a qui le veut, si il y a des connaisseurs pour le reparer...

Malgré ces trois soucis, peuvent ils etre relier en un seul ?

_________________
Peugeot 605 - Bleu de Rhodes - 2.5L TD - 04/1997 - phase 2 - 239000 km


Dernière édition par Ryback le Mar 02 Mar 2010, 13:51:54, édité 1 fois.

Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:08:05
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Ryback a écrit:
J'ai les lecteurs de cartes qui ne fonctionnent pas, les ampoules sont bonnes et meme que j'ai remplacé par d'autres. La lumiere du plafonnier fonctionne.
Les lecteurs de carte ne fonctionnent que contact mis (1er cran, + accessoires). Ils dépendent en principe du fusible F5.
Ryback a écrit:
La montre ne s'affiche pas ou plus. Souvent apres un redemarrage de la voiture, elle revient à 0. puis l'affichage disparait. Le fond lumineux ambre reste, quand a lui, souvent operationel mais sans chiffres. Si on appuie sur les boutons, cela peut revenir mais disparait aussi tot le plus souvent... .
Il y a de mauvais contacts à l'intérieur du boîtier de l'horloge numérique, notamment entre les bandes conductrices ZEBRA et le verre métallisé de l'afficheur LCD.
Ryback a écrit:
je compte changer d'autoradio pour le remplacer par un Clarion 6055.
celui que j'ai est un Clarion 6030. Il fonctionne quand il veut, voir meme pas du tout. Il s'allume. Affiche la station. Aucun son ne sort si ce n'est qu'un gros "boum" sonore de temps en temps. ( voir plus rien ).
Il y a un sujet récent sur la question. Si tu possèdes le 6055, tu peux tenter la transplantation. Il semble que le succès ne soit pas garanti.

Je connais un peu le 6030. Je peux essayer de diagnostiquer la panne, peut-être même de le réparer.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:17:09
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 18 Oct 2008, 23:00:00
Messages: 452
Localisation: Puy de Dome 63
Roule en: 605 TD 2.5l
Bonjour Alc,

Merci de ta reponse sur ces points.

Déjà, pour le lecteur de carte, ils ne s'allument pas meme moteur tournant et meme apres avoir changer des ampoules.
Je n'ai pas vérifié les fusibles en effet, mais je pense que le F5 doit etre jumelé avec d'autres accessoires ?

Pour l'horloge, je pense la changer. a priori, c'est des faux contacts, mais dedans. Quand je démonterai, je vais prévoir d'avoir une horloge de remplacement pour tests.

Pour l'autoradio, le 6055 est tres bon poste mais obsolete malheureusement. N'etant pas tres bricoleur, je prefere remettre un poste d'origine et surtout pour le peu de trajets que je fais, il ne servira pas tres souvent. Cependant, j'ai lu un topic interressant sur la facon d'avoir pu mettre une sortie pour Ipod ou baladeur Mp3 via la source audio K7. je tenterai bien le coup si cela fonctionne bien.

Pour le 6030 que je possede, si tu veux, je te l'enverai. je remarque que la facade ( partie des noms des radios) a souffert. Ce n'est pas un luxe de le changer finalement.

Amicalement.

_________________
Peugeot 605 - Bleu de Rhodes - 2.5L TD - 04/1997 - phase 2 - 239000 km


Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:28:33
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Dim 05 Avr 2009, 21:43:53
Messages: 925
Localisation: Alpes Maritimes
Roule en: 605 TCT 2l
Ryback a écrit:
je compte changer d'autoradio pour le remplacer par un Clarion 6055.
celui que j'ai est un Clarion 6030.
Il fonctionne quand il veut, voir meme pas du tout. Il s'allume. Affiche la station. Aucun son ne sort si ce n'est qu'un gros "boum" sonore de temps en temps. ( voir plus rien )

J'ai eu des problèmes avec le 6055. Il y a, derrière la façade, un connecteur qui la relie à la carte. Ce connecteur s'est déssoudé de la carte et restait sur la façade. pour réparer, il a suffit de la ressouder sur la carte.
Symptomes:
- mise en marche aléatoire et intempestive ( par ex.:le poste se mettait en marche, sans son, pendant la nuit)

_________________
Joël
Actuelles :407 Phase II-2,2 - 09/2008 37 000 kms --- 106 Color Line 11/2002 49 000kms
Avant => 605 Executive 2L.Turbo Essence 150CV-6BRGXE-BVM -Gris Chateau- 09/ 1999- 83 500 kms
605 SLI - Phase 1 / 505 GTI / 504 TI / 304 S Berline / 304 S Coupé / 204 Coupé / Renault 8


Dernière édition par Jodine06 le Mar 02 Mar 2010, 13:32:32, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:30:59
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 18 Oct 2008, 23:00:00
Messages: 452
Localisation: Puy de Dome 63
Roule en: 605 TD 2.5l
C'est ce qu'il s'est passé pour moi avec le 6030 !

Hier matin, en voulant partir au travail, le poste s'était allumé seul dans la nuit... j'ai quand meme pu démarrer mais la batterie en avait pris un coup ! :cry:




Jodine06 a écrit:
Citation:
je compte changer d'autoradio pour le remplacer par un Clarion 6055.
celui que j'ai est un Clarion 6030.
Il fonctionne quand il veut, voir meme pas du tout. Il s'allume. Affiche la station. Aucun son ne sort si ce n'est qu'un gros "boum" sonore de temps en temps. ( voir plus rien )

J'ai eu des problèmes avec le 6055. Il y a, derrière la façade, un connecteur qui la relie à la carte. Ce connecteur s'est déssoudé de la carte et restait sur la façade. pour réparer, il a suffit de la ressouder sur la carte.
Symptomes:
- mise en marche aléatoire et intempestive ( par ex.:le poste se mettait en marche, sans son, pendant la nuit)

_________________
Peugeot 605 - Bleu de Rhodes - 2.5L TD - 04/1997 - phase 2 - 239000 km


Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:31:54
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Ryback a écrit:
... la facade ( partie des noms des radios) a souffert. ...
Je ne vois pas ce que signifie "partie des noms des radios". Une photo serait la bienvenue.
Dans ta signature, il manque notamment la date de mise en circulation, ce qui nous aiderait pour trouver les schémas pouvant s'appliquer au modèle.
Hors sujet, pour la petite histoire : ma SLI, dont se sert habituellement ma fille, est actuellement immobilisée à Besse (63610) pour un problème de pompe à eau.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:35:19
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 18 Oct 2008, 23:00:00
Messages: 452
Localisation: Puy de Dome 63
Roule en: 605 TD 2.5l
En effet, je vais changer ma signature qui est trop complete et surtout pas assez pour la 605.

Je voulais dire "l'ecran d'affichage" à "jauni" et rend des indications legerement invisibles... je ferai une petite photo.

[mode HS]Je suis a 25km de Besse ! ;)

_________________
Peugeot 605 - Bleu de Rhodes - 2.5L TD - 04/1997 - phase 2 - 239000 km


Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:39:32
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Ryback a écrit:
"l'ecran d'affichage" à "jauni" et rend des indications legerement invisibles... je ferai une petite photo.
OK.
Ryback a écrit:
[mode HS]Je suis a 25km de Besse ! ;)
Donc à priori sur Issoire...

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 13:57:44
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 18 Oct 2008, 23:00:00
Messages: 452
Localisation: Puy de Dome 63
Roule en: 605 TD 2.5l
J'ai voulu faire une photo maintenant, mais mieux ce soir car on ne voit rien avec le soleil ! :ko:

Et oui, vers Issoire ! :razz:

:arrow: Signature à jour !

_________________
Peugeot 605 - Bleu de Rhodes - 2.5L TD - 04/1997 - phase 2 - 239000 km


Haut
 Profil

 Sujet du message: Re: Divers petits problemes electriques.
MessagePosté: Mar 02 Mar 2010, 14:08:19
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Ryback a écrit:
:arrow: Signature à jour !
Il n'est pas obligatoire d'occulter les autres voitures ; comme il n'est pas obligatoire de les mentionner. Je ne fais pas moi-même état de la 106 Equinoxe ni de la 104 Style Z.
M.E.S. en 04/97 : le lion du volant est-il couleur plastique airbag ou bien argenté ?

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Div petits prblms elect (montre, radio, lecteur de cartes)
MessagePosté: Mar 02 Mar 2010, 14:08:44
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 18 Oct 2008, 23:00:00
Messages: 452
Localisation: Puy de Dome 63
Roule en: 605 TD 2.5l
il est plastique.

_________________
Peugeot 605 - Bleu de Rhodes - 2.5L TD - 04/1997 - phase 2 - 239000 km


Haut
 Profil

 Sujet du message: Re: Div petits prblms elect (montre, radio, lecteur de cartes)
MessagePosté: Mar 02 Mar 2010, 14:17:13
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Ryback a écrit:
il est plastique.
Donc schémas 1997, ceux que je ne possède pas. Je vais chercher dans la schématique 1998, le circuit des spots AV/AR n'a peut-être pas été modifié.

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

 Sujet du message: Re: Div petits prblms elect (montre, radio, lecteur de cartes)
MessagePosté: Mar 02 Mar 2010, 14:27:29
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Sam 18 Oct 2008, 23:00:00
Messages: 452
Localisation: Puy de Dome 63
Roule en: 605 TD 2.5l

_________________
Peugeot 605 - Bleu de Rhodes - 2.5L TD - 04/1997 - phase 2 - 239000 km


Haut
 Profil

 Sujet du message: Re: Div petits prblms elect (montre, radio, lecteur de cartes)
MessagePosté: Mar 02 Mar 2010, 14:31:41
Hors ligne
Passionné
Passionné
Avatar de l’utilisateur

Inscription: Sam 03 Mar 2007, 0:00:00
Messages: 14946
C'est un peu le cirque dans ce topic d'avoir 3 soucis de mélangés ensemble, il aurait mieux valu pour l'autoradio utiliser un de ceux existants à ce sujet, et pour l'horloge et le lecteur de cartes idem ou bien créer les sujets.

Pour ton lecteur de carte, c'est peut-être le bloc complet qui est défectueux, il me semble que c'est un système de lamelles, si toutefois c'est ça j'en ai un à vendre dans mon topic de pièces à vendre.


Haut
 Profil

 Sujet du message: Re: Div petits prblms elect (montre, radio, lecteur de cartes)
MessagePosté: Mar 02 Mar 2010, 16:05:48
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Dim 05 Avr 2009, 21:43:53
Messages: 925
Localisation: Alpes Maritimes
Roule en: 605 TCT 2l
J'ai quelques schémas correspondant à des N° de série ( de 90 879 239 à 90 885 086 et à partir de 90 885 087) pour l'éclairage intérieur et d'autres pour l'horloge avec ou sans température extérieure.
Si cela peut aider.

_________________
Joël
Actuelles :407 Phase II-2,2 - 09/2008 37 000 kms --- 106 Color Line 11/2002 49 000kms
Avant => 605 Executive 2L.Turbo Essence 150CV-6BRGXE-BVM -Gris Chateau- 09/ 1999- 83 500 kms
605 SLI - Phase 1 / 505 GTI / 504 TI / 304 S Berline / 304 S Coupé / 204 Coupé / Renault 8


Haut
 Profil

 Sujet du message: Re: Div petits prblms elect (montre, radio, lecteur de cartes)
MessagePosté: Mer 10 Mar 2010, 22:58:00
Hors ligne
Modérateur
Modérateur
Avatar de l’utilisateur

Inscription: Dim 15 Juil 2007, 23:00:00
Messages: 1256
Localisation: banlieue Paris Est
Roule en: 605 TCT 2l
Bonsoir. En activant la fonction RECHERCHE "Eclairage Intérieur", je suis arrivé sur les schémas du plafonnier :
http://peugeot605.forumeurs.fr/post71287.html?hilit=Eclairage%20Int%E9rieur#p71287

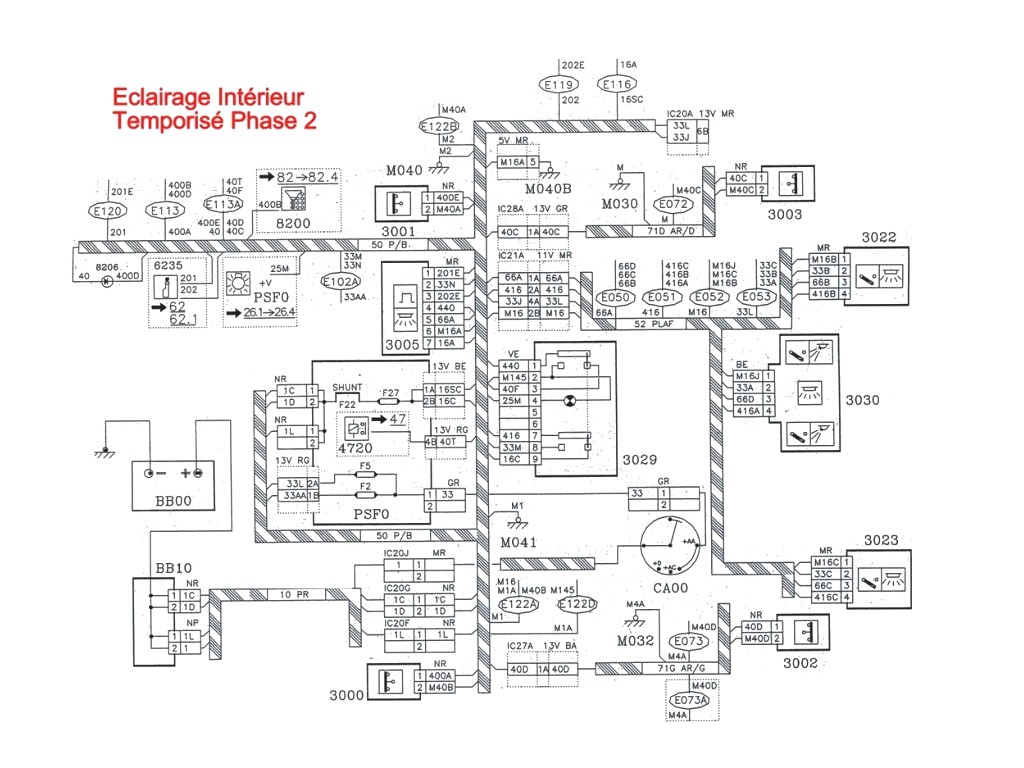

Les lecteurs de cartes fonctionnent avec le contact et sont alimentés sur le plafonnier 3030 par le fil 33 A. Ce fil fournit un + Contact si le fusible F5 est bon et si le contact est mis (+ Accessoires).

Eclairage Interieur Temporisé 03.jpg
Eclairage Interieur Temporisé 03.jpg [ 163.31 Kio | Vu 1560 fois ]

_________________
605 SLI - 2L 8 soupapes - Phase 1 (6BRFZ8) 18.06.1993 215 000 km rouge alhambra modèle de base.
605 SRTI - 2L Turbo - Phase 2 (6BRGX2) 26.09.1996 301 000 km vert sherwood clim semi-auto cuir ADC radio 6030. Mod exp Italie base Suisse (Equivalent EXECUTIVE)


Haut
 Profil

Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  [ 16 messages ]

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 2 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas éditer vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller à:


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
