 Sujet du message: DĂ©montage Bloc Clignotant 605 phase 1 + rajout clignotant !
MessagePostĂ©: Jeu 19 Mar 2009, 18:11:34
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Ven 27 FĂ©v 2009, 12:59:13
Messages: 10
Salut Ă  tous.....

J'ai décidé de faire un TUTO (mon 1er), pour expliquer le démontage du clignotant av sur une 605 phase 1
petit plus : rajout d'un clignotant supplémentaire


    Étape 1 : Dépose du bloc clignotant:

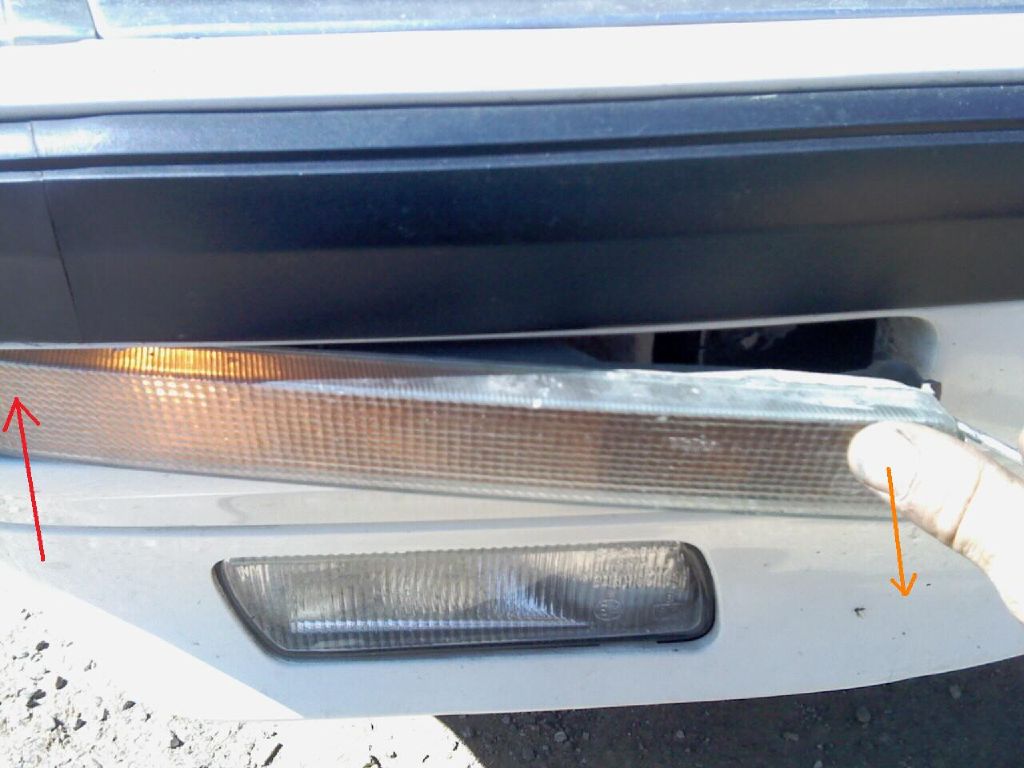

    Faire levier avec un tournevis plat(pas trop large) ( flèche orange) tout en appuyant sur l'autre extrémité du clignotant (flèche
    rouge)_______
    démontage cligno2l.jpg
    démontage cligno2l.jpg [ 87.78 Kio | Vu 6946 fois ]
    _____________Tirer un peu et déconnecter la prise du cligno :Image



    Étape 2 : Démontage du cabochon blanc et suppression du cache orange :

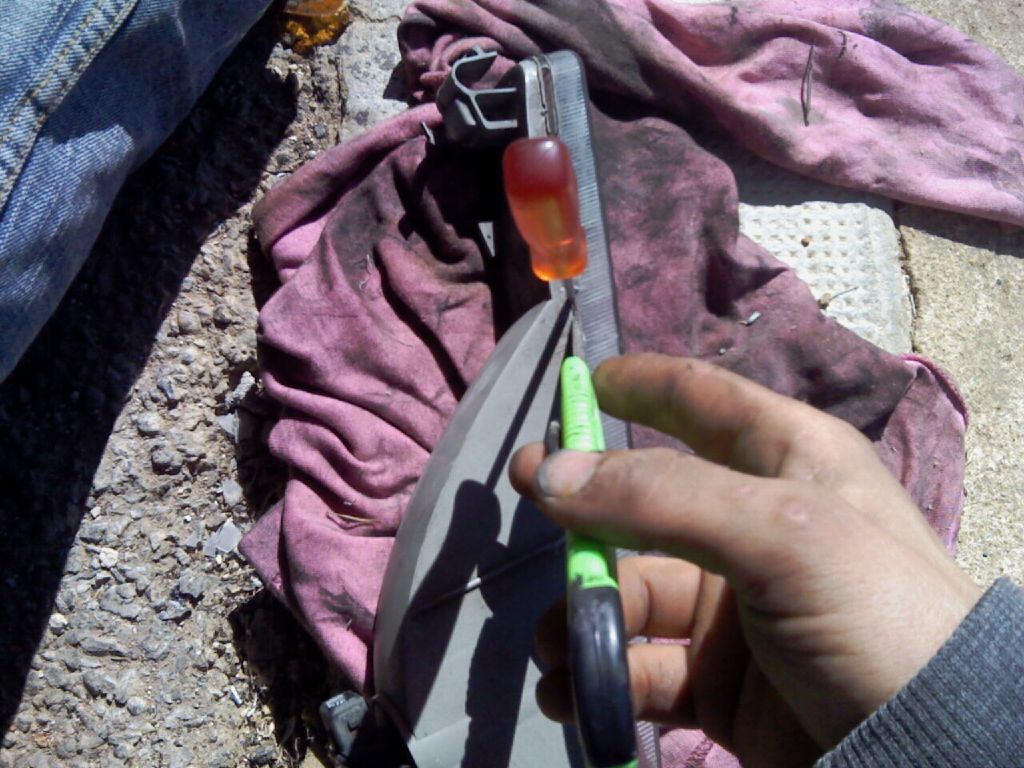

    Faire levier avec un tournevis plat ,
    puis passer une lame de cutter entre la cabochon et faire tout le tour comme çà , avec précaution !!!
    démontage cligno6.jpg
    démontage cligno6.jpg [ 138.76 Kio | Vu 6945 fois ]

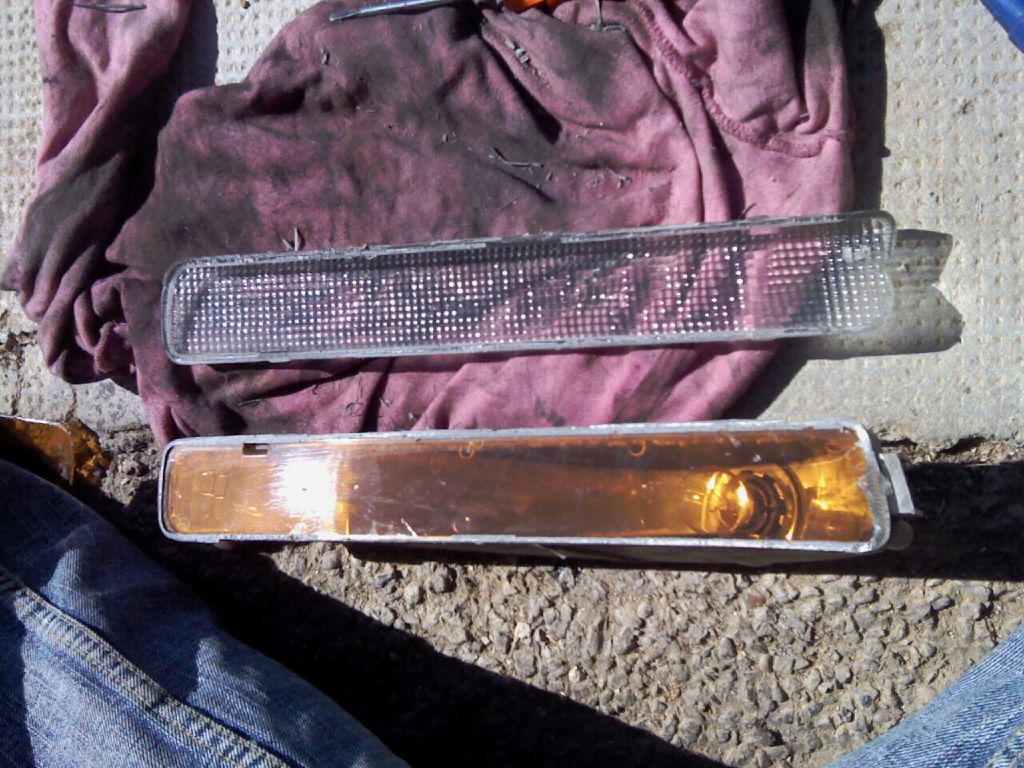

    Une fois le cabochon blanc décollé , enlever la cache ORANGE (meilleur effet avec une ampoule orange qu'une ampoule blanche derrière un cache orange) :
    démontage cligno7.jpg
    démontage cligno7.jpg [ 159.2 Kio | Vu 6946 fois ]

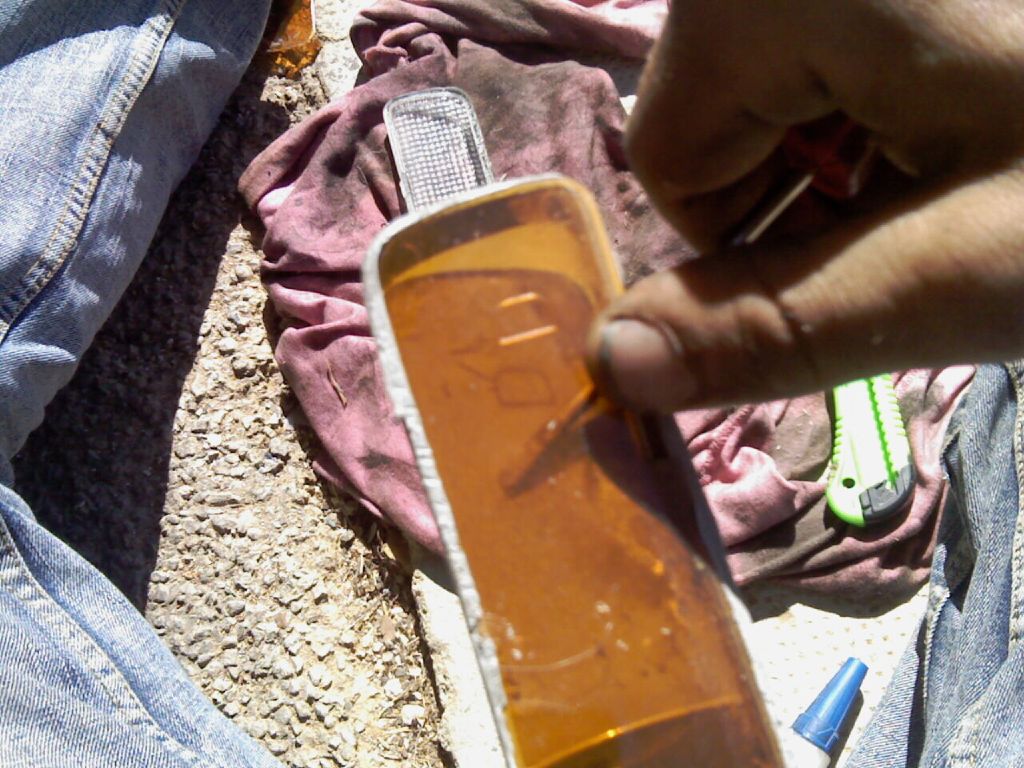

    Faite levier avec un tournevis plat pour enlever le cache ORANGE , ce dernier s'enlève sans peine :
    démontage cligno8.jpg
    démontage cligno8.jpg [ 149.71 Kio | Vu 6947 fois ]




    Étape 3 : petit plus : rajout d'un clignotant supplémentaire

    Pour ceci il vous faut :
      Une perceuse avec une foret de la taille de l'ampoule a rajoutée (pour moi j'ai pris diam:9)
      -Fer a souder
      -De l'Ă©tain
      -Pistolet a colle chaude (idéale pour recoller et l'étanchéité de l'ensemble)
      -Du fils
      ->Porte ampoule + ampoule de clignotant (Moi j'ai pris le porte ampoule et la petite ampoule orange (5w)d'un répétiteur d'aile)

    Percé un trou a l'emplacement souhaité, centré pour moi

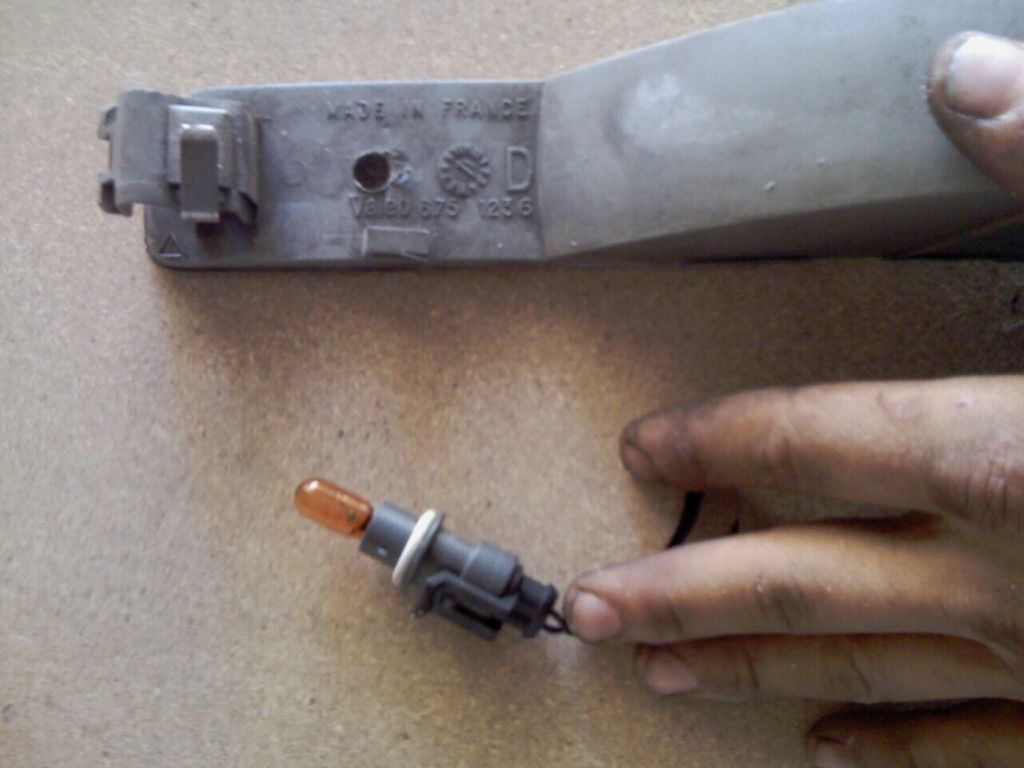

    démontage cligno11.jpg
    démontage cligno11.jpg [ 73.91 Kio | Vu 6945 fois ]

    (Attention a ne pas trop déporté le trou vers la droite ou la gauche car il y aura problème pour faire passer l'ensemble lors du remontage.)

    Mise en place du clignotant supplémentaire :

    Moi j'ai préféré collé a chaud l'ensemble de chaques cotés : (La colle s'enlève facilement pour le replacement de l'ampoule)

    Étape 4 :Branchement :

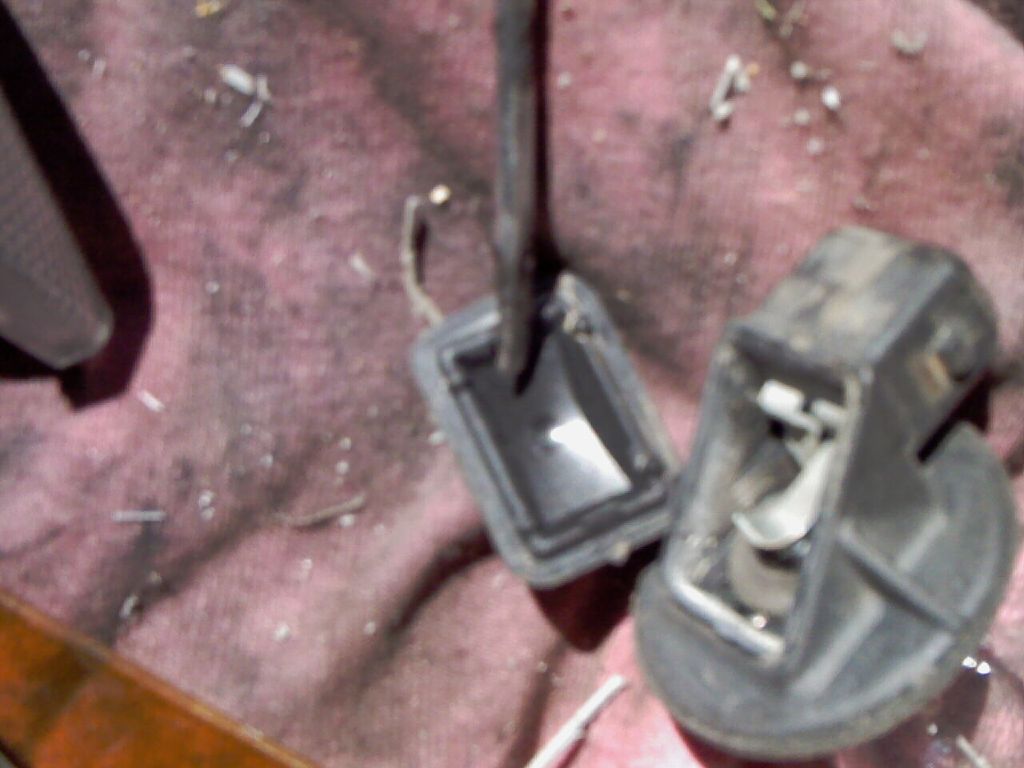

    Faite levier avec un tournevis et Enlever le petit cache au dos du porte ampoule d'origine :

    Une fois enlever :
    démontage cligno15.jpg
    démontage cligno15.jpg [ 78.58 Kio | Vu 6945 fois ]

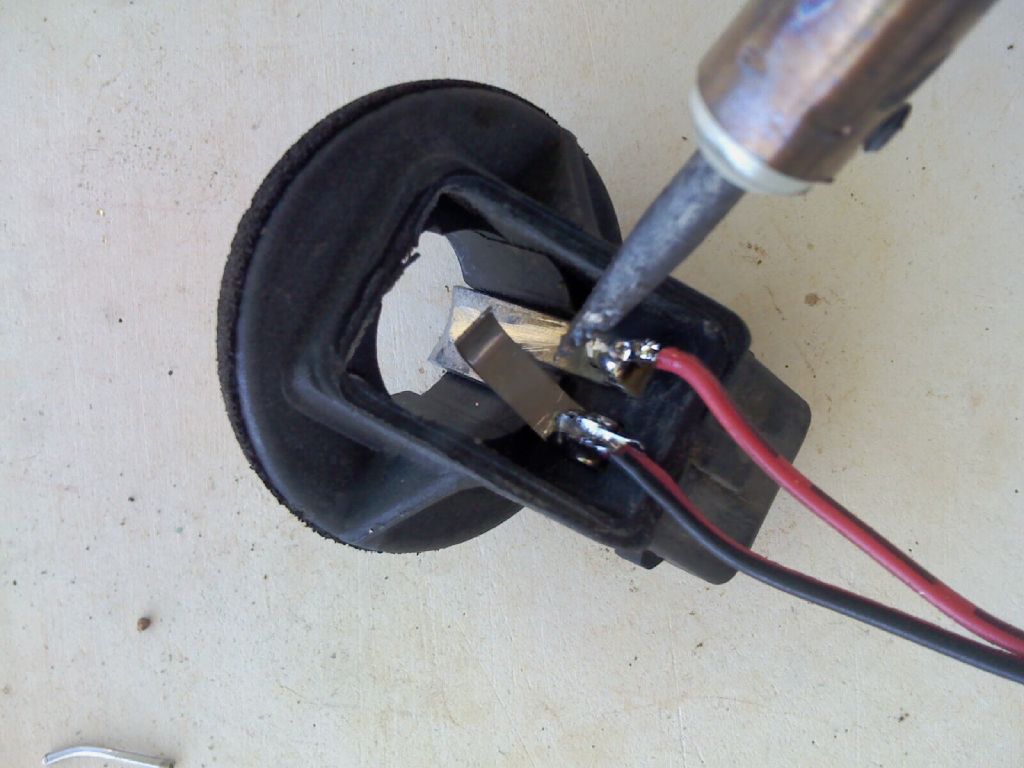

    Prenez deux fils et soudés les dessus (au préalable gratté un peu les linguette pour que l'étain adhère mieux):
    démontage cligno19.jpg
    démontage cligno19.jpg [ 89.79 Kio | Vu 6945 fois ]


    Faite deux petit encoches sur le cache pour laisser passer les fils :Image
    Puis recoller le cache avec de la SUPER-Glue :ImageImage

    et relié l'autre extrémité des fils au connecteur du Clignotant supplémentaire et bien isolé les fils soit avec du chatterton soit avec des gaines thermo (sur la photo il ne sont pas encore isolés ):Image



    Étape 5 :Remise en place du cabochon blanc :

    Prenez le pistolet a colle chaude et faite tout le tour du cabochon sans trop faire de PATER , puis ASSEMBLER les deux parties,____________________________ maintenez-les entre elles quelques secondes .
    Image__________________________________________________________________________________________________________Image

    N'oubliez pas de mettre une ampoule ORANGE, puisqu'auparavant nous avons supprimer le cache ORANGE (cela fait plus jolie un bloc cligno tout BLANC qu'un bloc cligno avec une plaque orange)


    Étape 6 :Remise en place du bloc clignotant :

    Emboité d'abord l'extrémité (voir photo) __________________________________ puis pousser (sans trop forcé) sur l'autre extrémité :
    Image _______________________________________ Image

    Voila une fois tout remis en place :



    Voici un GIF animé du clignotant CLIQUEZ SUR L'IMAGE POUR VOIR L'ANIMATION :Image

Voici une vidéo :
La 605 a droite a les clignos d'origine !!!!
C'est vrai que c'est pas une grosse modif , elle est pas très voyante ! !! ! enfin ......çà clignote pluuuss !!

Cliquez sur le lien====>http://www.youtube.com/watch?v=_2pI-npUVls

Cordialement SnOoPS46

_________________
-Peugeot 605 SRDT 2.1 TD12 du 10/1991 230 000km-
-Peugeot 605 SRI 2.0 du 04/1993 228 000KM-


Dernière édition par SnOoPS46 le Sam 21 Mar 2009, 12:56:18, édité 9 fois.

Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: DĂ©montage Bloc Clignotant 605 phase 1 + rajout clignotant !
MessagePostĂ©: Jeu 19 Mar 2009, 18:24:20
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Sam 10 Jan 2009, 21:13:06
Messages: 493
Roule en: 605 PRV ph2
Je trouve que le rendu n'est pas terrible, ca fait "bizard" C'est un avis personnel.
Sinon, c'est du travail a 1er vu pour si peux de rendu.

:smile:
