 Sujet du message: Branchement autoradios PU-1587 A et PU-9879 A
MessagePosté: Mer 27 Aoû 2014, 14:00:08
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 24 Aoû 2014, 8:31:49
Messages: 22
Roule en: 605 TD 2.1l
Bonjour,

J'ai sur la 605 le modèle PU-1587 A qui ne s'allume pas alors que qu'il y a du 12V qui arrive derrière, donc je me suis dit que c'est le poste qui est cramé (je l'ai acheté comme ça). J'ai branché à la place le modèle PU-9879 A , qui a les mêmes bornes derrière.

Mais il ne s'allume pas non plus !

Ma question est la suivante: à moins que les deux postes soient cramés ce qui m'étonnerait, beaucoup car le dernier fonctionnait très bien sur une autre 605, est ce que les deux modèles ont le même brochage (affectation des broches derrière) ou pas , c'est à dire est ce que le 12v de l'un est le même que celui de l'autre...etc..

Ou si quelqu'un possède le schéma des broches des 2 postes, ça serait cool...
Merci infiniment,

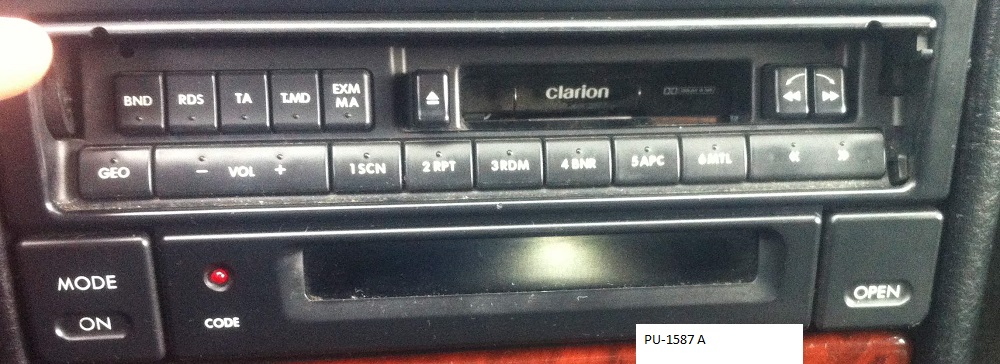

IMG_1065.JPG [ 164.07 Kio | Vu 12868 fois ]

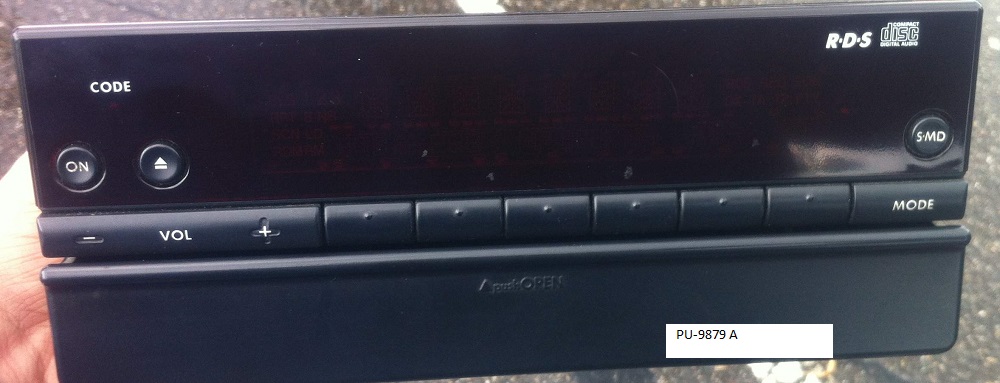

IMG_1066.JPG [ 106.04 Kio | Vu 12868 fois ]


_________________
Peugeot 605 2.1L 1999
Excutive
Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: Branchement autoradios PU-1587 A et PU-9879 A
MessagePosté: Mer 27 Aoû 2014, 19:06:27
Hors ligne
Spécialiste
Spécialiste
Avatar de l’utilisateur

Inscription: Jeu 28 Jan 2010, 15:58:50
Messages: 2271
Localisation: Poitiers 86
Roule en: 605 TD 2.5l
a priori, les deux poste ont des branchement identiques (norme iso) SAUF que la prise d'antenne du deuxième poste alias clarion 6055 est diférente, une prise "male avec deux connecteurs, si on ne branche pas l'antenne correctement on CRAME le 6055 (la partie son en fait)
les prise ISO sont standard, il faut trouver le + et le - sur la prise noire si pas de courant chercher en amont, il y a un fusible avec 2 position à droite (il y a 3 trou soit haut et milieu soit bas et milieu) du tableau des fusibles (pour alim permanent ou alimentation après contact) il est peut être grillé

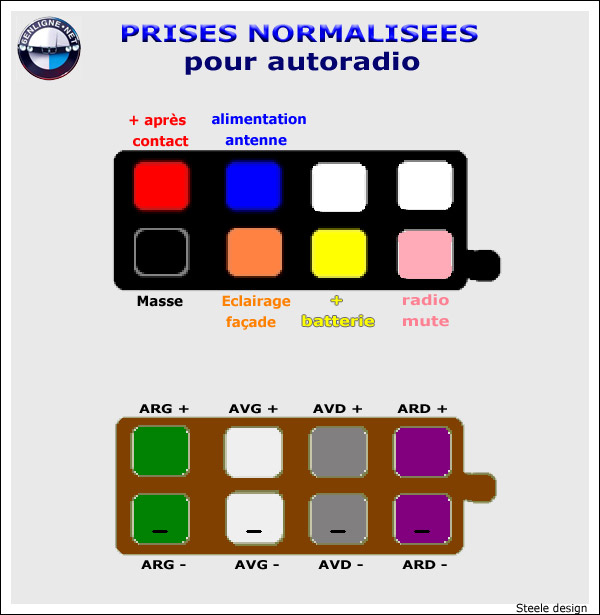

Connecteur_autoradio_ISO.jpg [ 61.72 Kio | Vu 12860 fois ]


_________________
Mickaël roule en 605 depuis 1998
1-autrefois une 605 2.1 l td volée à 320000km
2 -une 605 2.5 EN pièces stockées
3-et une 605 SVDT 2.5l de 1998 - 295mkm pour ma femme, (achetée en 2011 à 188800km) CT OK!
4-et une SV 3.0 de 1989 (153Mkm ) ( collection )
5-Une 2.5 td exécutive de 03/1999 - 440mkm (attend un moteur)
6-une 2.5 td de 01/96 245mkm " qui dépanne"
Haut
 Profil

 Sujet du message: Re: Branchement autoradios PU-1587 A et PU-9879 A
MessagePosté: Mer 27 Aoû 2014, 19:55:30
Hors ligne
Régulier
Régulier
Avatar de l’utilisateur

Inscription: Ven 30 Mar 2007, 23:00:00
Messages: 472
Localisation: 21
Bonsoir,
ci joint les branchements des différents auto radio de 605.
si ça peut aider...

Il y a sur le forum ce lien : http://605.peugeotserie6.com/Articles/Notice6055.pdf
mais je n'arrive pas à l'ouvrir.
lien dispo depuis http://peugeot605.forumeurs.fr/clarion-9357-t2546.html
Si Franck a le temps de jeter un oeil ? (merci !)


605-Identification _Branchement autoradio(Tous types ).pdf [497.75 Kio]
Téléchargé 335 fois


_________________
Jeff
407 Exécutive 170cv 2006 180000 km
605 SRti 145CV avril 1993 2285000 km Vert sorento M4RM. A la casse...snif...
605 SRi 130CV nov.1989 287500 km Rouge alhambra (M4JF),A la casse...snif...moteur HS
505 GTI 130CV déc.1985 ph.II 299000 km ?
Haut
 Profil

 Sujet du message: Re: Branchement autoradios PU-1587 A et PU-9879 A
MessagePosté: Ven 29 Aoû 2014, 16:41:39
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Dim 24 Aoû 2014, 8:31:49
Messages: 22
Roule en: 605 TD 2.1l
Bonjour,

Oui, effectivement , les liens sont morts depuis longtemps, ils envoient sur des pages génériques d'achat de notice...etc.. les fameux copyright sont passés par là je présume mais dans ce cas précis, ils ne s'appliquent pas trop car nous sommes tous possesseurs de 605 et on a le droit d'avoir et d'utiliser une notice d'autoradio ou revue technique automobile à condition bien sur de ne pas en faire une activité lucrative...surtout si les échanges se font par MP d'ailleurs...

Merci pour vos réponses en tout cas.

Bonne journée.

-- Edit du Jeu 28 Aoû 2014, 11:20:16 --

palmidulle a écrit:
a priori, les deux poste ont des branchement identiques (norme iso) SAUF que la prise d'antenne du deuxième poste alias clarion 6055 est diférente, une prise "male avec deux connecteurs, si on ne branche pas l'antenne correctement on CRAME le 6055 (la partie son en fait)
les prise ISO sont standard, il faut trouver le + et le - sur la prise noire si pas de courant chercher en amont, il y a un fusible avec 2 position à droite (il y a 3 trou soit haut et milieu soit bas et milieu) du tableau des fusibles (pour alim permanent ou alimentation après contact) il est peut être grillé



Merci pour ta réponse, ce poste a l'ai d'une machine à gaz...déjà le fait qu'il ait un rapport entre le fait de mal brancher l'antenne et cramer le son...je crois que je vais brancher un poste mp3 quelconque, le seul hic c'est la hauteur du poste qui risque de ne pas être la même...il y a des trucs pour combler l'espace restant?

-- Edit du Ven 29 Aoû 2014, 17:41:39 --

Bonjour,

Plus la peine de chercher...j'ai zappé les 2 postes made in Peugeot à la déchèterie et j'ai super poste AEG acheté chez Amazon qui lit tout...et tout ça pour 36 Euros... :smile:
