 Sujet du message: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Dim 11 Jan 2015, 16:43:38
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 15 Oct 2014, 15:27:32
Messages: 82
Roule en: 605 PRV ph1
bonjour,
sur la console centrale il y a 3 bouton et celui du centre dirige la soufflerie vers le centre ou sur les pied etc.
actuellement il est bloqué sur la position centrale c'est à dire le symbole de la grille.
ce n'est pas le bouton lui même qui est bloqué car il est mobile lorsque je le déboite.

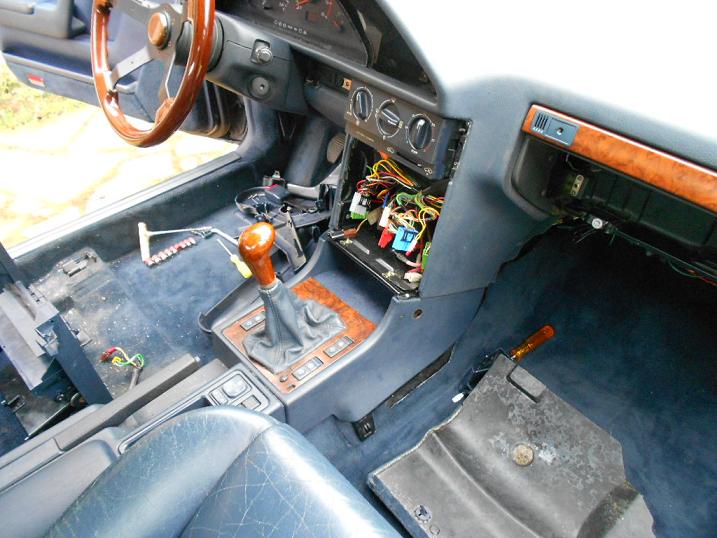

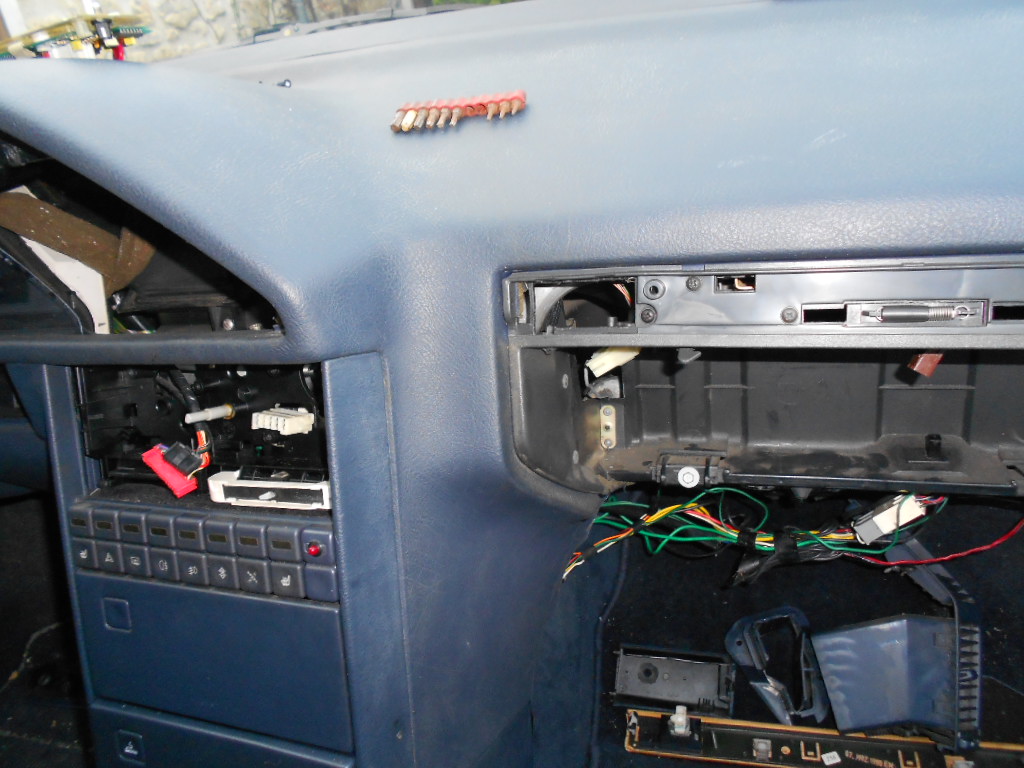

j'ai démonté plein de truc sans pour autant accéder à quoique ce soit de ce secteur.
notamment la partie noire autour des compteur, les deux platines centrales oĂą se trouve ces 3 boutons,
la boite Ă  gants etc

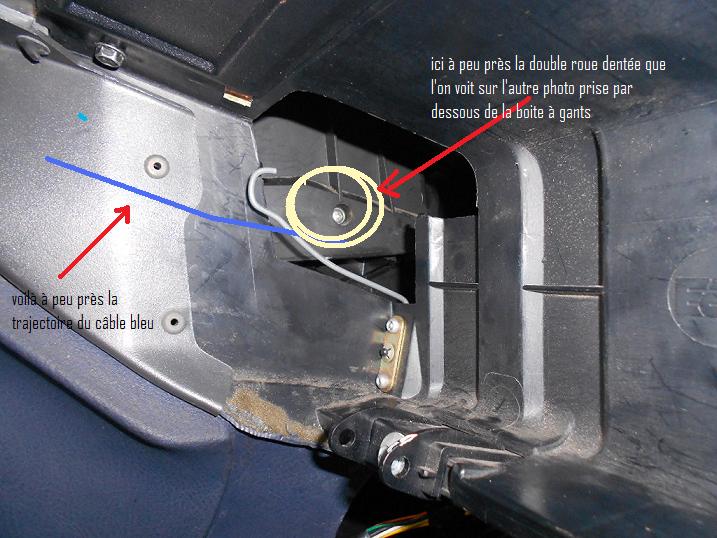

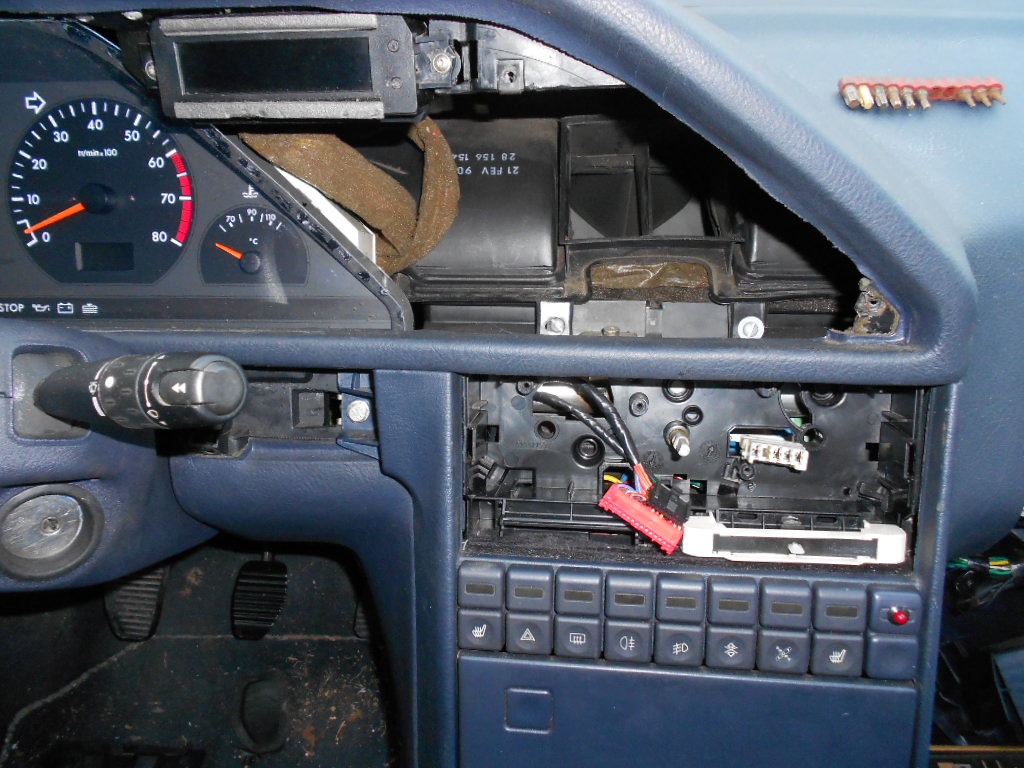

je vois bien ce boitier gris clair pour le quel j'ai fait une photo au pif mais comme c'est du plastique ce n'est surement pas une bonne idée de forcer dessus.
il doit y avoir un volet collé je suppose...merci pour votre aide. A+


DSCN2507.JPG [ 225.87 Kio | Vu 13080 fois ]

DSCN2501.JPG [ 222.97 Kio | Vu 13080 fois ]

DSCN2500.JPG [ 225.76 Kio | Vu 13080 fois ]


_________________
605 sv24 phase 1 ann??e 1990 120000km moteur neuf
Haut
 Profil


 Annonces du forum Peugeot 605

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Lun 12 Jan 2015, 9:13:30
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mer 21 AoĂ» 2013, 10:34:27
Messages: 334
Roule en: 605 TD 2.1l
salut tu as trois micro moteur pour les volets.
Le 1er est celui qui fait le mix (froid chaud), il se trouve côté conducteur, à peu près à la hauteur des boutons de dégivrage. vers les pédales.
Le second fait l'orientation (vers pare-brise, pieds etc...), il se trouve de l'autre côté, sur ta seconde photo , il est à peu près vers la où sont tes fils verts (un peu plus profond je crois) (sous ta boite à gants) sur le console centrale.

Par contre ça ne semble pas comme sur la mienne, peut être existe-il un système mécanique ?
Si c'est mécanique, il est possible que ce soit effectivement le truc gris de ta première photo. (c'est une partie d'un boitier noir non ?)
Visiblement il y a un engrenage, donc tu dois pouvoir faire tourner ta partie grise et faire avancer l'engrenage dans le guide de l'engrenage, et ça doit ouvrir le volet.
Tu remets ton boitier de chauffage et tu dois sortir que l'air ne sort plus du même endroit (si tu le mets en butée de l'autre côté).

Essai de voir si ce truc semble Ă©lectrique ou non ?

_________________
605 2.1 Td 12V -- phase2
http://www.emsc-csem.org/


Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Lun 12 Jan 2015, 12:28:26
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 15 Oct 2014, 15:27:32
Messages: 82
Roule en: 605 PRV ph1
bonjour DERF,

oui j'ai vu ton tuto sur les 3 micro moteurs. mais je ne dois pas avoir la mĂŞme configuration que toi.
je n'ai pas de clim sur cette 605, il s'agit d'une ventilation automatique, je te mets une photo qui
malheureusement n'est pas nette pour ce qui nous intéresse.

le bouton de gauche donne les position auto et 1,2,3,4,5. pour la vitesse de ventilation.
celui de droite donne les températures souhaitées.
quant à celui du milieu qui est donc bloqué c'est celui pour diriger l'air vers le pare brise ou les pieds etc.
pour moi le problème est purement mécanique et je ne pense pas avoir les 3 micro moteurs.

si tu regardes la 1ere photo ou se trouve le boitier gris tu aperçois un gros fil bleu qui est en fait un câble
car on distingue difficilement son attache en bas du boitier gris.
le boitier gris ne veut pas bouger et j'ai du mal à suivre le câble bleu.
en fait il faudrait pouvoir voir un écorché du système de changement de direction, de l'endroit ou il se trouve
et comment y accéder.
s'il s'agit d'un volet, à priori je pense qu'il doit être bordé de cette espèce de mousse que je vois un peu partout
pour une étanchéité. elle a due dégénérer et devenir collante.peut être suffit il d'introduire un câble dans les gaines
de ventilation pour la décoller! mais en passant soit par la gaine du bas ou celle du centre ou?

peut être est il possible de retirer la console centrale sans trop de démontage, mais je n'ai pas vu l'astuce, j'ai juste
une vis en haut à gauche et 2 derrière le cendrier et 2 latérales à l'intérieur de cache autoradio. mais rien ne bouge
en les desserrant.
A+

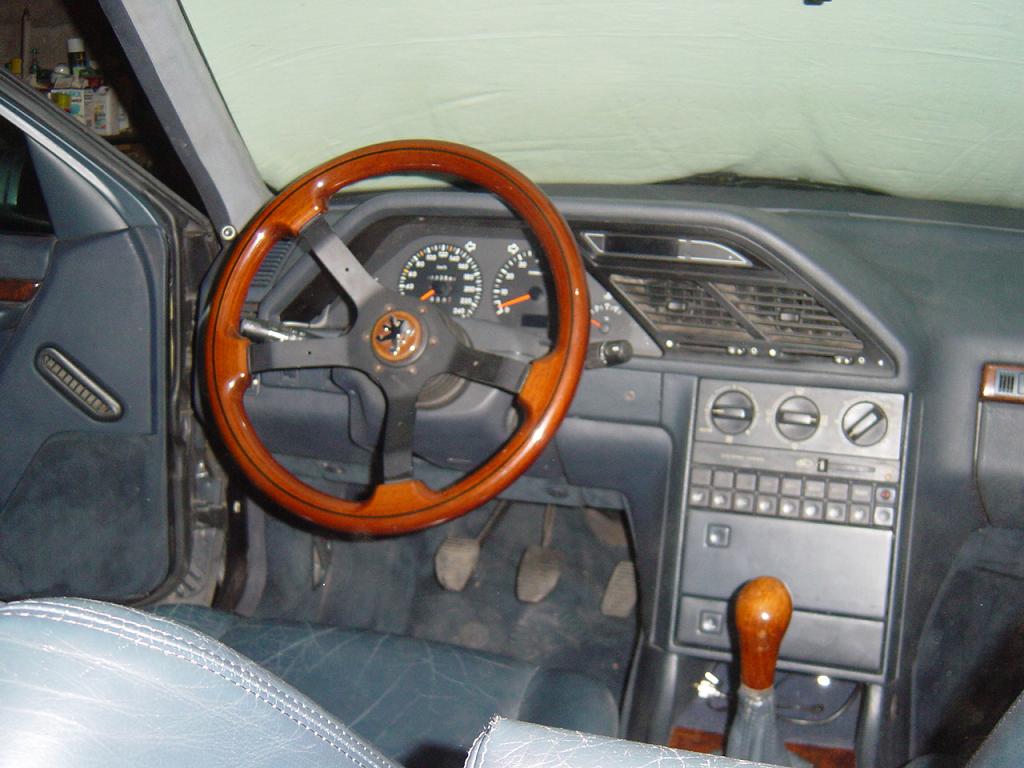

605 int av2.JPG
605 int av2.JPG [ 97.85 Kio | Vu 13062 fois ]


_________________
605 sv24 phase 1 ann??e 1990 120000km moteur neuf
Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Lun 12 Jan 2015, 15:05:53
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mer 21 AoĂ» 2013, 10:34:27
Messages: 334
Roule en: 605 TD 2.1l
pour la console y a que 4 écrous de 10 de mémoire. celui à droite du volant que l'on voit sur ta photo 3, plus 2 derrière le cendrier et un derrière l'autoradio.
après il faut tirer doucement le bas de la console vers toi.

Pour le mixage mécanique je ne connais pas.

_________________
605 2.1 Td 12V -- phase2
http://www.emsc-csem.org/


Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Lun 12 Jan 2015, 15:31:41
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 15 Oct 2014, 15:27:32
Messages: 82
Roule en: 605 PRV ph1
derrière l'autoradio? je n'ai pas vu...
et les 2 latérales dans le compartiment autoradio ? je les laisse? ou dirait qu'ils retiennent
l'avant de la console et donc que les compartiments. enfin, comme rien ne bouge ...
je vais voir. merci en tout cas . tu n'as pas une doc la dessus. merci

_________________
605 sv24 phase 1 ann??e 1990 120000km moteur neuf


Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Lun 12 Jan 2015, 16:16:49
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mer 21 AoĂ» 2013, 10:34:27
Messages: 334
Roule en: 605 TD 2.1l
photo 6 pour la vis de l'autoradio (la moins parlante)

changement-des-ampoules-platine-clim-horloge-ph2-t3450.html

c'est tout ça qui s'enleve: Image

_________________
605 2.1 Td 12V -- phase2
http://www.emsc-csem.org/


Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Mar 13 Jan 2015, 12:48:54
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 15 Oct 2014, 15:27:32
Messages: 82
Roule en: 605 PRV ph1
oui j'ai fini par voir la vis dans le compartiment radio Ă  droite.
pour l'instant ça bouge mais c'est encore bloqué en bas à gauche...
j'ai retiré sous le compartiment radio cet espèce de vide poche
il y a 2 vis en dessous vers le hut mais cela ne donne rien.... A+

-- Edit du Lun 12 Jan 2015, 17:45:17 --

pendant que j'y suis j'ai vu sur ce site en autre tuto avec des images IMAGESCHACK ! mais
impossible d'ouvrir ces photos? y a t-il une astuce?

-- Edit du Lun 12 Jan 2015, 18:41:33 --

bon c'est venu. en fait il y a une sorte de téton en bas à gauche et il faut forcer en levant l'ensemble.
je vais en profiter pour tenter une réparation du cendrier qui est en miettes...il y a un tuto là dessus
mais je crois Ă©galement avec ces fichiers que je ne peux ouvrir...

par contre pour le boitier au dessus j'ai défait les 4 vis qui le maintienne mais cela fait ressort...
de sorte que je ne peux le déplacer. il y a également deux petit guides en plastiques mais après?
c'est justement derrière cela que je voudrais pouvoir accéder au câble dans la gaine bleue. il y a également
un autre câble dans une gaine noire qui commande le volet air int/ext qui est assez dure, mais qui fonctionne.
je pense que ce sont ces 2 câbles qui doivent faire ressort. si tu as une idée, je reste preneur avant de faire des
âneries...
pour l'autre tuto dont je ne peux ouvrir les photos il s'agit de: Ventilation - RĂ©paration du pulseur
peux tu ouvrir ces photos?

-- Edit du Mar 13 Jan 2015, 13:48:54 --

bonjour,
à part d'avoir réparé le cendrier (logement ressort cassé et clip cassé)qui fonctionne maintenant
sauf qu'il coulisse assez mal, je ne suis pas plus avancé pour ce compartiment juste au dessus.
en effet cette console n'est pas tout à fait comme la tienne. la console en haut n'est pas fermée,
il n'y a que les deux parties latérales, et ce compartiment au dessus doit être retiré en le poussant
vers l'arrière et le compartiment bute contre le tube et les deux câble font ressort de sortes que
les guides latéraux ne peuvent être dégagés des logements, m’empêchant de le faire pivoter.

peut être faudrait il que je retire ce qui est derrière la boite à gants!
je ne vois pas comment faire. faut il retirer les 4 rivets pop qui sont de chaque coté?
y a t-il une astuce que je n'aurais pas vu?
A+

_________________
605 sv24 phase 1 ann??e 1990 120000km moteur neuf


Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Mar 13 Jan 2015, 20:56:51
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Mer 21 AoĂ» 2013, 10:34:27
Messages: 334
Roule en: 605 TD 2.1l
désolé là je peux plus t'aider. j'ai jamais vu ce système mécanique

_________________
605 2.1 Td 12V -- phase2
http://www.emsc-csem.org/


Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Jeu 29 Jan 2015, 13:46:44
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 15 Oct 2014, 15:27:32
Messages: 82
Roule en: 605 PRV ph1
merci quand mĂŞme

-- Edit du Jeu 29 Jan 2015, 14:46:44 --

DSCN2518.JPG [ 130.27 Kio | Vu 12884 fois ]
DSCN2524.JPG [ 227.37 Kio | Vu 12884 fois ]

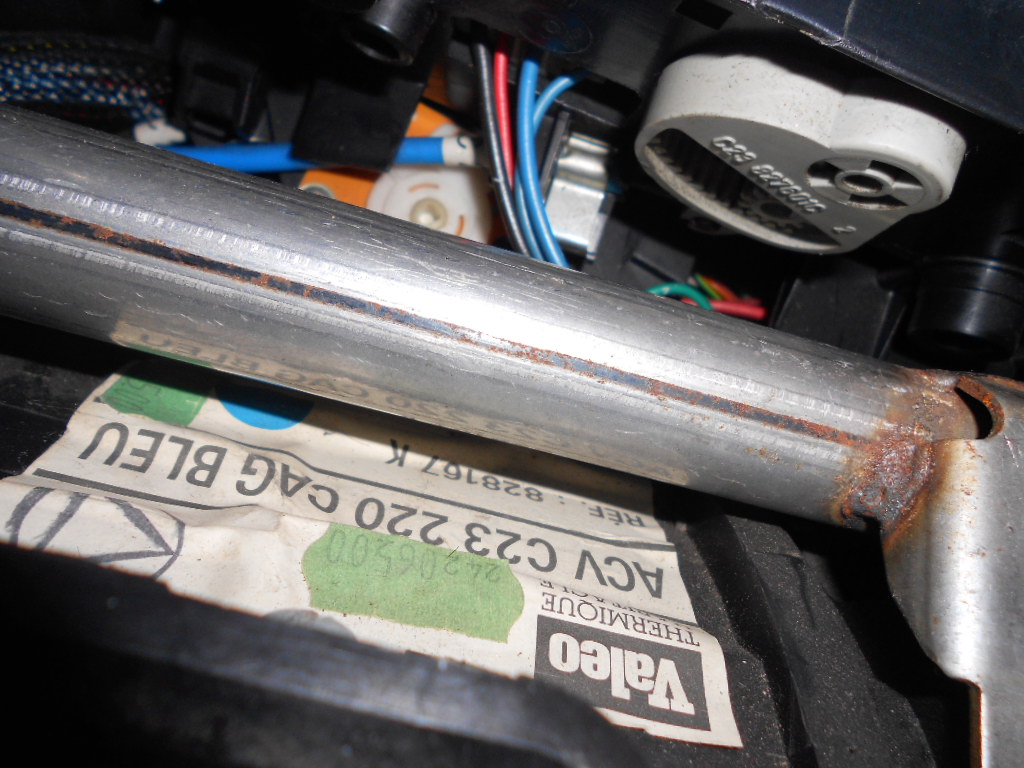

je mets quelques photos.

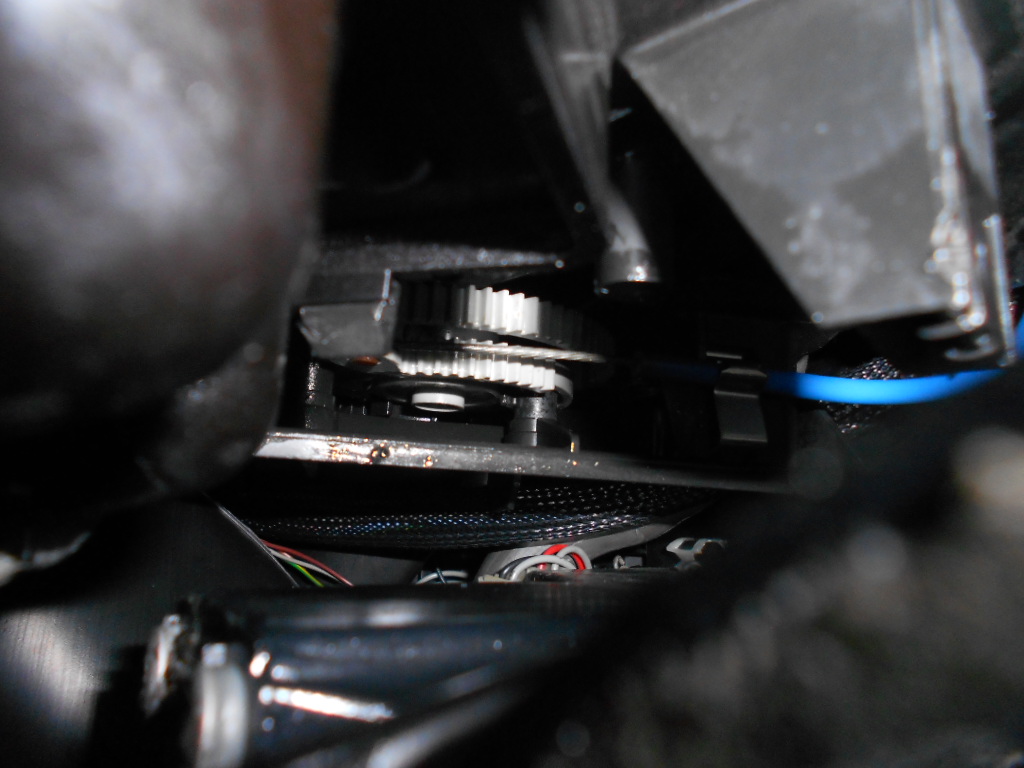

en agissant sur la commande et directement sur les roues dentées avec un long tournevis
j'arrive avec difficultés à faire fonctionner l'ensemble dans chaque sens et quasiment dans les deux
positions maximales. dans cette manœuvre une pièce en plastique a été projetée à l'intérieur des conduits
sans savoir ce que cela peut ĂŞtre.
peut être y a t'il un moyen d'accéder dans le compartiment dans lequel se trouve ce volet?
A+


DSCN2517.JPG [ 125.61 Kio | Vu 12884 fois ]


_________________
605 sv24 phase 1 ann??e 1990 120000km moteur neuf
Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Ven 27 FĂ©v 2015, 7:53:21
Hors ligne
RĂ©gulier
RĂ©gulier
Avatar de l’utilisateur

Inscription: Ven 30 Mar 2007, 23:00:00
Messages: 411
Localisation: 21
J'ai lu attentivement le post et n'ai pas de solution miracle sous la main.
Cependant, je démonterai le tunnel de la console centrale : il faut commencer par les vis dans le cendrier arrière, le frein à main, puis déclipser tous les élements. C'est assez pénible à faire... Mais cela permettrait peut-être d'accèder aux mécanismes par le dessous de la platine de clim. Je peux mettre la doc de démontage mais pas avant la semaine prochaine. Dis moi si besoin.

Sinon, c'est bien ça comme équipement ? :
http://www.leboncoin.fr/equipement_auto/762035674.htm?ca=5_s
Ă +

_________________
Jeff
605 SRti 145CV avril 1993 2275000 km Vert sorento M4RM
605 SRi 130CV nov.1989 287500 km Rouge alhambra (M4JF),A la casse...snif...moteur HS
505 GTI 130CV déc.1985 ph.II 299000 km ?


Haut
 Profil

 Sujet du message: Re: bouton orientation soufflerie bloquĂ©
MessagePostĂ©: Mer 16 Sep 2015, 14:50:13
Hors ligne
Nouveau
Nouveau
Avatar de l’utilisateur

Inscription: Mer 15 Oct 2014, 15:27:32
Messages: 82
Roule en: 605 PRV ph1
bonjour JEFF oui c'est bien cet Ă©quipement.
à priori à partir de la console centrale je n'aurais accès à rien.
en effet il restera toujours les joues qui masqueront l'accès à la
commande. je peux atteindre difficilement cette commande avec
un tournevis et faire bouger l'ensemble complètement dans les 2 sens.
la commande sur le tableau de bord n'est pas bloquée. c'est le volet qui
pose problème. je crains que la seule solution si je veux voir ce volet
est de retirer complètement la console. en effet derrière les grilles centrales
ont peut voir 2 ou 3 vis maintenant fermé un premier compartiment qui s'ouvre
par le dessus et donc bloqué par la console. en dessous de ce compartiment
je ne peux rien voir actuellement mais peut ĂŞtre que cela sera suffisant.
en tout cas je n'envisage pas de faire ce démontage dans l'immédiat.
j'en suis au déshabillage du cuir du fauteuil conducteur qui pose pas mal
de problème si je veux faire cela proprement et surtout en prévoyant le remontage.
j'avais envoyé des MP aux 4 intervenants qui ont fait ce déshabillage en leur temps
malheureusement ils ne doivent plus lire leur message je suppose.

-- Edit du Mer 16 Sep 2015, 15:50:13 --

bonne nouvelle cela s'est débloqué tout seul!!! peut être que les litres d'huile ont fini par arriver à destination!!!

_________________
605 sv24 phase 1 ann??e 1990 120000km moteur neuf


Haut
 Profil

Afficher les messages postĂ©s depuis:  Trier par
Poster un nouveau sujet RĂ©pondre au sujet  [ 11 messages ]

Heures au format UTC + 1 heure


Qui est en ligne

Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 0 invités


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas Ă©diter vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller Ă :


Tous les messages postés sur ce forum sont sous la responsabilité des inscrits qui les ont écrits,
non du webmaster-administrateur ou des modérateurs-organisateurs, à l'exception de leurs propres messages.

Réalisé par : Franck M. - Copie même partielle interdite © 2008-2015

Powered by phpBB © 2008 Frost & Ika
